Завантаження останньої версії DVBLink TVSource
Останню версію DVBLink TVSource можна завантажити з DVBLogic сайту [1].
Для початку установки необхідно розпакувати dvblink_tvsource.zip в будь-яку директорію на локальному диску.
передумова
Перед початком установки і настройки необхідно перевірити наступне:
- Правильність установки і настройки тюнера
- Тюнер повинен бути встановлений і підключений до джерела сигналу (кабельна, супутникова, цифрова антенна)
- Для тюнера повинен бути встановлений драйвер
- Тюнер не повинен використовуватися іншими DVB програмами, включаючи Windows MediaCenter. DVBLink TVSource вимагає повного захоплення управління тюнером
- Рекомендується (але не обов'язково) перевірити роботу тюнера з програмним забезпеченням, що йде з ним
- Якщо встановлена DVBLink TVSource v1.x, v2.x or v3.x версія, то необхідно видалити її перед установкою нової версії. При використанні версії v3.1 або вище можна зробити збереження і потім відновлення налаштувань. Також необхідно зберегти вміст Plugins директорії.
Версії ОС Windows
запуск установки
Необхідно запустити dvblink_setup.exe і слідувати інструкції майстра установки.
За замовчуванням всі пакети DVBLink TVSource Connected Edition будуть встановлені - DVBLink TVSource і DVBLink Connect! Server. На головному вікні майстра установки можна вибрати встановлювати DVBLink Connect! Server чи ні.
DVBLink конфигуратор
Активація пробної версії продукту
Додавання TVSource
Необхідно перейти на вкладку Sources DVBLink конфігуратора.
DVBLink конфигуратор показує всі встановлені DVBLink джерела, включаючи DVBLink TVSource, в групі "Source templates". Щоб використовувати DVBLink TVSource необхідно додати його екземпляр.
Для додавання примірника TVSource необхідно натиснути на кнопку шаблону TVSource:
Далі необхідно ввести ім'я для нового примірника TVSource і натиснути кнопку Ok. Новостворений джерело з'явиться в групі "Sources".
При використанні декількох тюнерів необхідно додати екземпляр TVSource для кожного з них.
Налаштування TVSource
Для запуску діалогу налаштування TVSource необхідно натиснути на кнопку "Settings" в таблиці справа. TVSource конфигуратор реалізований у вигляді декількох вкладок:
- Налаштування пристрою
- Налаштування передавачів
- Перевірка сигналу
- сканування каналів
- (Додатково) Сканування мереж
- (Додатково) Сканування EPG
- редагування каналів
Налаштування пристрою
Вкладка "Device" показує всі встановлені тюнери і дозволяє вибрати один з них:
Подвійне натискання миші на рядку в таблиці дозволяє редагувати налаштування пристрою. Для вибору пристрою необхідно встановити прапор Active і перевірити чи правильно розпізнано пристрій. Якщо пристрій має неправильний тип, то його необхідно змінити за допомогою списку (Satellite, Cable, Terrestrial або ATSC).
Імпорт налаштувань тюнера
Функція імпорту копіює настройки і відскановані канали від вже існуючого примірника TVSource. Для використання цієї функції необхідно натиснути кнопку "Import settings.", Вибрати екземпляр TVSource для копіювання його налаштувань і натиснути кнопку "Import".
налаштування тюнера
Для конфігурації настройок тюнера необхідно натиснути кнопку Configure для активного пристрою. З'явиться діалог з настройками тюнера:
Наступні настройки можуть бути встановлені:
- Зовнішні CI модулі. Ця опція дозволяє вказати CI модулі, які пов'язані на пряму з тюнером. Наприклад, Hauppauge WinTv CI і DigitalDevices CI4All модулі.
- Повтор настройки якщо немає сигналу. Ця опція дозволяє повторити найстройку сигналу, коли при першому налаштуванні сигнал не була отримана.
- Зупинити потік в бездіяльності. Ця опція дозволяє зупиняти і звільняти тюнер, якщо він не активний протягом однієї хвилини (не отримує потік).
- Повтор diseqc команди. Ця опція дозволяє двічі відсилати diseqc команду.
- Очікування потоку під час налаштування. Ця опція дозволяє дочекатися потоку після настройки тюнера.
Налаштування передавачів
Вкладка "TV Providers" дозволяє вибрати і налаштувати передавачі, для яких можна буде зробити сканування каналів:
Настоянки передавача залежать від типу тюнера:
- Для супутника кожен передавач описує одну головку (LNB). Для такого передавача можна встановити тип diseqc, тип LNB і значення LOF. За замовчуванням значення LOF встановлюються в залежності від обраного типу LNB. Значення можуть бути змінені, якщо Ви впевнені, що це необхідно. Для кожного LNB необхідно вибрати провайдера (супутник) зі списку.
- Для кабельного або наземного тюнера передавач асоціюється з ТВ провайдером. Необхідно вибрати ТВ провайдера зі списку для завершення налаштування передавача.
Подвійне натискання миші на рядку в таблиці дозволяє редагувати налаштування передавача.
Якщо потрібний супутник / провайдер не знайдений в випадаючому списку, то можна створити новий файл з транспондерами. Інструкцію по створенню такого файлу можна знайти тут: Як створити файл з транспондерами.
Підтримка Diseqc 1.2
(Використовується тільки для супутникових тюнерів)
Для редагування diseqc 1.2 команд необхідно натиснути кнопку Diseqc commands. З'явиться діалог Diseqc команд:
Цей діалог дозволяє додавати, видаляти і змінювати diseqc команди.
Кожна команда складається з імені і шістнадцятковій команди з додатковим полем часу очікування в мілісекундах (W<4 цифры>).
Додана команда буде доступна в списку diseqc передавача.
підтримка unicable
(Використовується тільки для супутникових тюнерів)
Для редагування слотів Unicable необхідно натиснути кнопку Unicable configuration. З'явиться діалогове вікно Конфігурація Unicable:
Цей діалог дозволяє додавати, видаляти і змінювати слоти Unicable.
Кожен слот складається з номера, позиції (A / B) і частоти в мегагерцах. Всі ці параметри можуть бути знайдені в документації на Unicable LNB і перемикачі.
Доданий слот Unicable буде доступний в списку diseqc передавача.
Перевірка сигналу
Вкладка Signal призначена для визначення наявності та якості сигналу. Також можливо використання інформації на цю вкладку для настройки супутникової антени.
Для запуску налаштування сигналу необхідно вибрати передавач зі списку і натиснути кнопку Tune. TVSource зробить налаштування сигналу з обраного транспондера і буде оновлювати кожну секунду потужність і якість сигналу:
сканування каналів

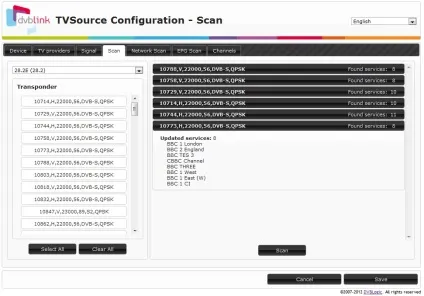

Вкладка "Scan" дозволяє провести сканування каналів:
Необхідно вибрати транспондери, які потрібно відсканувати в панелі зліва і натиснути кнопку "Scan. Знайдені канали будуть відображені в панелі праворуч. Необхідно просканувати всі передавачі, які можна вибрати по одному в випадаючому списку зліва зверху.
сканування мереж
Якщо провайдер розсилає інформацію про транспондерах, на яких розташовані його канали, то можна скористатися функцією сканування мереж для пошуку транспондерів, а потім каналів на них:
Для отримання списку всіх транспондерів для провайдера необхідно вибрати один транспондер і натиснути кнопку "Search". По завершенню пошуку буде виведений список мереж і їх транспондерів. Для сканування каналів необхідно вибрати мережу і транспондери, предажлежащіе їй, і натиснути кнопку "Scan".
Сканіровніе EPG
DVBLink TVSource може обробляти дані про розклад програм, які посилають деякі провайдери в ТВ потоці і робити їх доступними в програмі передач Windows MediaCenter. Ця EPG інформація можеть бути корисною для каналів, у яких немає програми передач, отриманої засобами Windows MediaCenter або є, але в дуже урізаному вигляді.
Вкладка "EPG Scan" дозволяє налаштувати і зібрати EPG дані:
EPG дані можуть прийматися і оброблятися, використовуючи кілька стандартів, наприклад у вигляді EIT пакетів, описаних в DVB стандарті або в вигляді інших форматів, таких як OpenTV, MediaHighway і т.д. Таблиця у верхній частині сторінки відображає всі доступні види парсеров EPG даних. Ці парсери можуть бути активні чи ні. Також EPG дані можуть передаватися на різних мовах, вибір якого можна зробити в випадаючому списку.
- None. Цей режим не встановлює транспондери. Необхідно вручну додати потрібні транспондери в таблиці "Additional transponders".
- Transponders with mapped channels. Цей режим встановлює транспондери, які містять канали, відображені в програмі передач MediaCenter.
- Transponders with scanned channels. Цей режим встановлює транспондери, які містять канали, знайдені під час сканування каналів.
- All transponders. Цей режим встановлює всі доступні транспондери від всіх передавачів.
Також для кожного режиму можна додатково додати потрібні транспондери з таблиці "Additional transponders".
Результати сканування EPG будуть відображені на панелі праворуч після завершення сканування. Також можна отримати більш детальний опис результатів в окремому вікні. Для цього необхідно натиснути кнопку "EPG stats". Сканування може тривати від 1 до 15 хвилин, в залежності від кількості транспондерів і швидкості передачі EPG даних.
Важливо! Сканування EPG необхідно виконати як мінімум один раз (вручну або автоматично) для отримання EPG каналів, які стануть доступні для завдання соответсвия на вкладці "EPG Sources" DVBLink конфігуратора.
редагування каналів
Для отримання інформації про потік необхідно натиснути кнопку Play. відображену на рядку дерева. З'явиться діалогове вікно із статистикою потоку:
