Установка гвинтових сходів своїми руками покрокові інструкції з фото і відео
Покроковий майстер-клас
Що вам знадобиться:
- Сталева опора 3,5 дюйма типорозміру Schedule 40
- деревина 1x8
- деревина 1x12
- сполучні стійки
- стійки перил
- Перила заданої форми
- Металеві основи ступенів
- зварювальний пальник
Крок 1: розрахунки в проекті
Припустимо в даній статті, що відстань від підлоги до підлоги 3 м. У такому випадку, щоб визначити кількість необхідних ступенів, ми ділимо на 7, так як підйом на сходинку рівний 18 см є ідеальним. 300 см ÷ 18 см = 16.6 ступенів. Округлимо це значення до 17. Верхній рівень буде 17 щаблем, тому вам потрібно буде сконструювати 16 ступенів. Потім розраховуємо: 300 см ÷ 17 сходинок = 17.64 см. Використовуючи цей розрахунок, ми знайшли, що висота підйому на один щабель (вертикальне відстань від однієї сходинки до іншої) дорівнює 18 см. Ширина кожного ступеня по внутрішньому краю буде дорівнювати 10 см, щоб забезпечити узгодження з 10-сантиметровою центральною опорою з простором для зварного шва зверху і на бічних сторонах. Для визначення розмірів сходинок з зовнішнього краю розглянемо зовнішній діаметр сходів без поручнів і стійок перил. Центральна опора і два ступені складають загальний діаметр 172 см. Ви можете визначити довжину окружності, взявши діаметр сходів і помноживши на 3,1416. Таким чином, 172 см x 3,1416 = 540 см (округлено до найближчого цілого). Так як ми будемо робити 17 сходинок, 210 ÷ 17 = 32 см. Щоб створити перекриття в 2.5 см, ми зробимо ширину ступенів на зовнішньому краю 35 см (горизонтальний розмір, від передньої частини до задньої).
Крок 2: центральна опора
Зараз у вас є всі необхідні розміри, тому прийшов час почати збірку сходи. Для забезпечення надійності це буде дерев'яні гвинтові сходи з металевою центральною опорою і металевими підставами ступенів. Пізніше, якщо захочете, ви можете покрити металевий стовп дерев'яним шпоном. При використанні сталевої труби 9 см типорозміру Schedule 40 в якості центральної опори із зовнішнім радіусом 10 см відріжте 400 см цього матеріалу. З цих 400 см 300 призначені для 17 ступенів, 90 см для верхньої захисної огорожі і 10 см додатково в якості невеликого запасу. Якщо ви не хочете, щоб центральна опора була частиною верхнього огородження, просто приберіть додаткові 90 см.
До установки центральної опори необхідно зробити розмітку стовпа в тих місцях, де ви збираєтеся встановлювати ступені, тобто кожні 17.64 см, як ми визначили в Кроці 1. Потім, ви можете увінчати верхній кінець за допомогою товстої круглої пластини і акуратно приварити. На нижньому кінці повинна бути квадратна площадка висотою 1 см і розмірами 30 на 30 см, заварена з усіх боків. Потім виконайте отвори в кожному куті майданчика для використання анкерних болтів для бетону для приєднання до фундаменту.
Крок 3: спорудження ступенів
Розібратися з підставами ступенів можна двома способами: ви можете або придбати готовий комплект, або зробити їх самостійно, використовуючи сталеві настильні листи безпеки (також звані рифленими пластинами).
Прикріпіть ступені на центральну опору в зазначених місцях, переконайтеся, що приєднуєте їх строго перпендикулярно до опори в обох напрямках. Встановлюйте їх відповідно до обраного напрямку повороту ваших сходів. Кожна наступна сходинка повинна перекривати попередню на 2.5 см таким чином, щоб ви могли прикріпити з'єднують стійки.
З'єднують стійками називаються такі стійки, які приєднують одну сходинку до іншої. Для ваших сходів ви можете вибрати будь-який матеріал стійок перил і з'єднують стійок від металу до дерева. Однак, незалежно від того, який матеріал ви будете використовувати, постійно перевіряйте себе, що ви не забуваєте прикріплювати кожну сполучає стійку. Коли всі ваші підстави ступенів і з'єднують стійки будуть встановлені, поверніться назад і приварити всі підстави ступенів до центральної опори. Після чого використовуйте дерев'яні східці, які накладаються на металеві підстави. Подібно нашим обчисленнями в Кроці 1, ступені повинні бути розмірами 10 см по внутрішній ширині, 35 см по зовнішній ширині і 80 см в довжину. Потім ви можете просто виконати отвори, в тих місцях, де встановлюються з'єднують стійки.
Крок 4: завершення роботи
Тепер сходинки і сполучні стійки встановлені, залишилося лише приєднати стійки перил і перила. Також як і для сполучних стійок, ви можете вибрати будь-який тип конструкції для стійок перил, однак найкраще вибрати щось підходяще під уже вибрані з'єднують стійки. Далі вкрутити по 3 стійки перил на сходинку таким чином, щоб між ними, згідно з будівельними нормами, зазор був не більший, ніж 10 см. Після того, як стійки перил будуть встановлені, ви можете приєднати до них перила. Їх найкраще придбати заздалегідь заданої форми, щоб вони могли згинатися у напрямку сходів. Після того, як перила будуть встановлені, ви можете насолоджуватися вашої нової гвинтовими сходами.

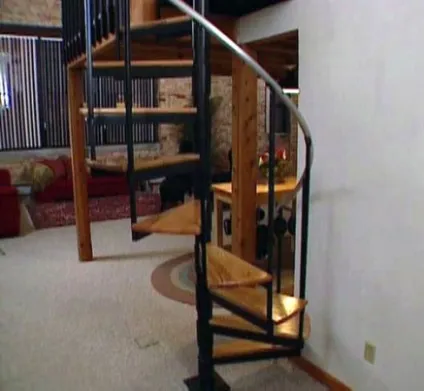

Установка готового набору гвинтових сходів
Якщо у вас недостатньо досвіду для конструювання з нуля, то розберемо установку сходів з використанням вже готового набору.
- шпаклівка
- фарба
- Набір для гвинтових сходів
- валик
- Шпатель для гіпсокартону
- шпатель
- Пензлик
- Наждачний папір
- Набір ключів
- щітки
- абразивна губка
- електроножівка
- дриль
- свердла
- Шестигранний гайковий ключ
- лом
- тимчасова опора
Крок 1: покупка гвинтових сходів
До початку робіт упевніться, звірившись з будівельними нормами і правилами вашого регіону, що такий тип сходів дозволений для установки. Замовте стандартний набір або вже зібрану драбину і готову до установки. Пам'ятайте, що для попередньо зібраних сходів знадобиться великий дверний проріз. Вони бувають з самих різних матеріалів і зазвичай до 3 м у висоту.
Замовляючи стандартний набір для гвинтових сходів, виміряйте відстань від підлоги до підлоги і визначитеся з відповідним діаметром. Перевірте наявність всіх деталей і інструкцій по збірці. Ознайомтеся з інструкціями по збірці.
Крок 2: видалення старої сходи
Поступово розберіть існуючу стару драбину, починаючи зі стійок перил. При виникненні труднощів з видаленням будь-яких елементів використовуйте Електроножівка для розрізання. Будьте обережні при видаленні опорних балок, вони найбільші і найбільш важкі елементи конструкції.
Крок 3: ремонт стіни
Практично неможливо прибрати сходи, не пошкодивши стіну в якійсь мірі. Відремонтуйте її, використовуючи гіпсокартон (в допомогу матеріал стіни з гіпсокартону своїми руками), армуючої сітки і цементний шов для серйозних пошкоджень або шпаклівку для менш виражених пошкоджень.
Крок 4: фарбування стіни
Тепер, поки нова сходи не була встановлена, а стіна не захаращена, прийшов час пофарбувати стіну рівним кольором.
Крок 5: переміщення несучих опор
Ви можете пересунути несучі опори, якщо дизайн вашої гвинтових сходів вимагає цього. Використовуйте тимчасові опори для підтримки платформи (зображення 1), поки ви видаляєте балку з кута верхнього приміщення. Використовуйте елекроножовку, щоб відрізати вбиті під кутом цвяхи несучої опори (зображення 2), а потім підніміть горішні кімнати. Тепер ви можете перемістити несучу опору, куди вам захочеться. Закрийте отвір від балки в підлозі, якщо необхідно. Приберіть тимчасову опору.
Крок 6: збірка сходи
Дотримуйтесь інструкцій виробника для збірки сходів. Більшість виробників пропонують прикріплювати верхню сходовий майданчик і ступені на центральну опору, а потім підняти опори і встановити в потрібну позицію. Приєднайте верхній майданчик, а потім закріпіть нижню частину несучої опори. Сходинки встановлюється один за одним зверху вниз. Дуже важливо переконатися, що всі щаблі рівні, а несуча опора і стійки перил вертикальні.
Крок 7: приєднання перил
Попередньо просвердлите отвори (якщо перила алюмінієві) і приєднайте їх за допомогою шурупів з плоскими конічними головками (зображення 1). Встановіть верхні перила (зображення 2). Відріжте надлишки вигнутих поручнів, відшліфуйте місце обрізки за допомогою абразивної губки і надіньте кришку.

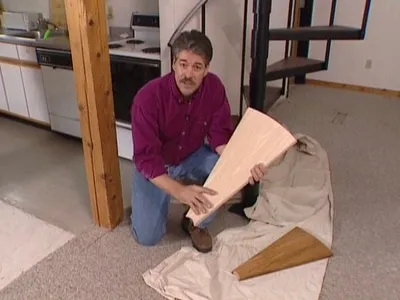

Крок 8: установка ступенів
Сходинки зазвичай поставляються незавершеними. Пофарбуйте і остаточно обробіть їх, щоб вони підходили під декор приміщення. Кожному шару поліуретану потрібно, приблизно, 8 годин, щоб висохнути, тому варто зробити це заздалегідь. Дотримуйтесь інструкцій виробника для їх установки.
