Установка газового котла в приватному будинку, схема підключення

Ви придбали для приватного будинку новий газовий котел і прийшов час зайняти йому своє місце в топкової. Для цього можна найняти зі спеціалізованим підприємством або звернутися у відповідну службу. Але вартість установки в цьому випадку відчутно вдарить по гаманцю, в той час як є можливість здешевити процес. Так, деякі операції мають право виконувати тільки ліцензовані організації, але це - лише половина роботи, з рештою можна впоратися самостійно. Тут ми і розповімо про те, як проводиться установка газового котла в приватному будинку від початку до кінця.

З чого почати?

Оскільки для монтажу нового обладнання, що використовує потрібне дотримання певних правил, то варто замовити всі роботи, що вимагають наявності ліцензії, газовій службі:

Видача технічних умов.
Розробка проектної документації.
Виробництво робіт з приєднання до магістралі природного газу.

Решта дії ви зможете зробити самостійно. Спочатку треба отримати в службі газу технічні умови для установки газового обладнання. Ознайомтеся з ними або зніміть копію і тут же замовляйте у них проектну документацію. Коли вона буде готова, її потрібно буде узгодити в газовій службі. Як неважко здогадатися, ця процедура - чиста формальність, після її завершення до вас додому приїде бригада і зробить монтаж газового котла в частині його підключення до паливної магістралі, про що буде складено відповідний акт.

Все що залишиться зробити вам - це виконати обв'язку і підключення до системи опалення, прокладку електромереж. Тут і з'явиться можливість економити кошти, то чи роблячи все своїми руками, або за допомогою знайомих сантехніків. Останній етап - остаточне оформлення документів.

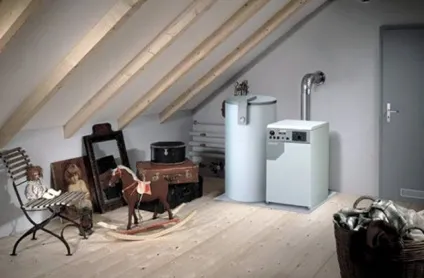

Установка газового котла в приватному будинку, схема підключення

Це лише короткий опис одного з можливих алгоритмів розв'язання задачі, але насправді не все так просто, адже газові котли повинні встановлюватися з дотриманням нормативних вимог, з ними не завадить ознайомитися ще на етапі вибору теплогенератора.

Вимоги для установки котла

В першу чергу треба врахувати всі вимоги до приміщення, куди передбачається помістити джерело тепла. Варіанти такі:

кухня;
кімната всередині будинку, що примикає до однієї з зовнішніх стін і має вікна;
приміщення в цокольному або підвальному поверсі;
в зовнішньої прибудові.

У кухні нормативи на установку дозволяють розмістити підлоговий або настінний агрегат теплопродуктивністю до 60 кВт. Устаткування з показниками від 60 до 150 кВт можна ставити в окремій кімнаті на будь-якому поверсі, а від 150 до 350 кВт - тільки на першому або цокольному поверсі, в підвалі або прибудові. При цьому важливо дотримання розмірів окремої кімнати або прилаштовують частини, вони не можуть бути меншими, ніж прописано в нормативах. Мінімальна нормативна висота такої кімнати - 2.5 м для будь-якої потужності в зазначених межах.

Примітка. Величини теплової потужності, прописані в нормативах і впливають на умови установки котла, - це сумарна потужність всіх агрегатів в котельні, в тому числі і працюючих на потреби ГВП.

Для теплогенераторів продуктивністю до 150 кВт відповідно до норм найменший обсяг приміщення для установки газового котла становить 15 м3, крім цього, на кожен кВт водогрійного обладнання до даного обсягу додається 0.2 м3. Якщо ж сумарний показник усіх агрегатів перевищує 150 кВт, то розміри приміщення не нормуються. Зате діють правила установки і безпечної експлуатації котлів, згідно з якими треба витримати технологічні отвори між агрегатами і стінами кімнати, вони приймаються з міркувань зручності обслуговування і доступу до всіх систем в котельні. Розміри проходів відповідно до правил дотримуються такі:

Від виступаючої частини газовими пальниками до стіни з лицьового боку теплогенератора - не менше 1 м.
Якщо в інструкції по експлуатації агрегату написано, що потрібно обслуговувати його збоку або ззаду, то доведеться витримати ширину проходу 1.5 м, коли ж такого запису немає, а потрібно забезпечити доступ до іншого обладнання або арматурі, то досить зробити просвіт 700 мм. В інших випадках вимоги по монтажу висуваються в документах на виріб від заводу - виробника.
Якщо в котельній планується поставити 2 джерела тепла, то не варто їх розміщувати один навпроти одного, оскільки доведеться забезпечити просвіт між виступаючими частинами пальників не менше 2 м.
Не можна нічого прокладати через проходи на висоті нижче, ніж 2 м.

Для кухні, де допускається розміщувати не надто потужне опалювальне обладнання (до 60 кВт), пред'являються не найжорсткіші вимоги до установки газових котлів. Потрібно лише дотримати норматив за обсягом, наведений вище, а ще забезпечити повітрообмін в кількості 3 рази за 1 годину. Додатково потрібно подавати припливне повітря для горіння палива, його витрата для кожного агрегату вказано в технічних характеристиках. Даний норматив діє для всіх видів котелень.

Примітка. Для теплогенераторів з закритою камерою норми установки газових котлів не змушують забезпечувати подачу повітряної суміші на горіння, так як вони забирають повітря безпосередньо з вулиці за допомогою коаксіального димоходу, про що буде сказано нижче.

У нормативних документах пропонується організувати вентиляцію для котла на кухні за допомогою витяжної шахти і припливної решітки, вбудованої у вхідні двері. Прохідний перетин цієї решітки також нормується, його площа не може бути менше 0.025 м2. Таким же способом можна влаштувати повітрообмін і в окремих топкових. Труднощі з подачею свіжого повітря можуть виникнути в підвальних або цокольних поверхах, не виключено, що для відповідності технічним умовам знадобиться поставити спеціальний припливний вентилятор.

У котельнях, які перебувають на першому, цокольному поверсі або в прибудові, потрібні віконні прорізи з площею скління не менше 0.03 м2 на кожен кубометр об'єму кімнати. До прибудованому приміщенню також висуваються вимоги по вогнестійкості стін, окремим фундаменту і вхідних дверей. Крім того, прибудову не можна споруджувати на особовому фасаді будівлі, а при зведенні потрібно відступити від найближчого вікна або двері 1 м по горизонталі.

Слід зазначити, що вимоги для газового котла, розташованого в дерев'яному будинку, ідентичні нормативам для будівель з інших матеріалів, тобто, правила пристрою котелень єдині для всіх будівель.

Монтажні роботи по установці котла

Коли відповідне приміщення вибрано і під нього виконана проектна документація, можна приступити до власноручного встановлення теплогенератора на місце. Для цього знадобиться схема підключення газового котла в приватному будинку, яка обов'язково має бути присутня в проекті. На ній показано місце установки, відстань до всіх огороджувальних конструкцій і технічні вимоги до виробництва робіт.

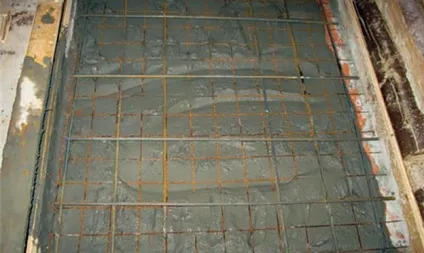

Найчастіше установка підлогових газових котлів вимагає пристрою фундаменту. У багатьох випадках він і не потрібен, наприклад, коли в будинку влаштували якісна стяжка, а вага агрегату не перевищує 50 кг. Якщо ж маса обладнання більше цього значення, то доведеться підготувати підставу. Для цього треба зруйнувати існуючу стяжку, насипати подушку з щебеню і ретельно її утрамбувати. Потім зв'язати сітку з арматури періодичного профілю діаметром від 8 до 12 мм, укласти її на готове підставу і залити бетоном.

Щоб витримати технологію установки газових котлів, розміри фундаменту в плані повинні на 50 мм перевищувати габарити обладнання, а по висоті його роблять виступаючим на 50-100 мм над рівнем стяжки. Повне застигання бетонної плити відніме у вас мінімум 2 тижні, це треба врахувати при плануванні робіт.

Далі, зверху на фундамент кладуть неспалену прокладку з азбесту або металу і ставлять на неї теплогенератор, відрегулювати ніжки агрегату таким чином, щоб витримати чітку горизонталь. Після цього, користуючись схемою монтажу газового котла, проводиться його приєднання до всіх інженерних мереж, крім паливної магістралі. Це підключення, як уже говорилося вище, здійснює ліцензована організація.

Вимоги до димоходів

По суті, вимоги до димоходів підлогових і настінних газових котлів ідентичні, різниця може бути в самій конструкції газоходу. Це залежить від пристрою джерела тепла:

Теплогенератори з відкритою камерою згоряння беруть повітря з приміщення і викидають продукти спалювання через традиційний димохід з природною тягою.
Агрегати, обладнані закритою камерою, затягують повітря з вулиці примусово, за допомогою вентилятора через двостінні трубу, одночасно служить газоходів (коаксіальний димохід).

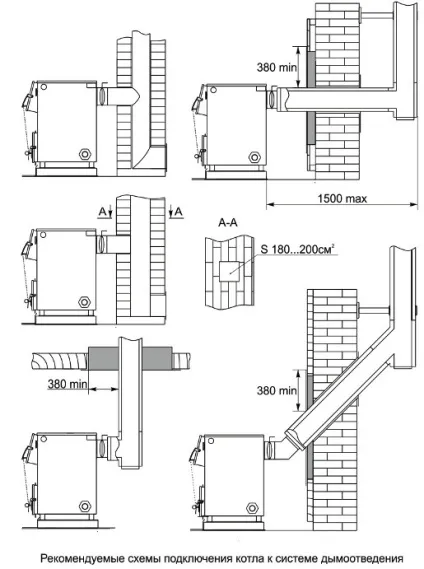

Традиційний димар для газового котла влаштовується в товщі стіни або підвішується зовні будівлі. Перетин вихідного патрубка з агрегату визначає діаметр всього димоходу, він повинен бути такого ж розміру, а краще - на 20-50 мм більше. Горизонтальний ділянку, що з'єднує котел з димарем, в ідеалі виконується довжиною 1 м, максимально допустима довжина - 2 м.

Нижче місця врізки обов'язково потрібна дверцята для прочистки та внутрішнього огляду, а глухий торець вертикальної труби забезпечується системою зливу конденсату. Здійснюючи монтаж димоходу газового котла, треба пам'ятати, що не допускається вихід труби накривати парасолями, дефлекторами, флюгерами і так далі. Відповідно до нормативів можна поставити тільки звужує сопло.

На відміну від традиційних витяжних каналів для продуктів спалювання встановити двостінний димар для теплогенераторів з закритою камерою набагато легше. Проробивши в зовнішній стіні отвір необхідного діаметра і вмонтувавши в нього металеву гільзу, проводиться монтаж коаксіального димоходу, що представляє собою горизонтальну двостінні трубу певної довжини. Єдина умова, обов'язкове до дотримання, - це невеликий ухил у бік виходу диму. Він робиться для того, щоб утворюється в повітряному тракті конденсат не затікала в котел.
