Установка газгольдера на дачі своїми руками фото, своїми руками - як зробити самому
Які є варіанти автономного газопостачання дачі?
Система теплопостачання на дизпаливі складається з наступного обладнання:
- ємності для зберігання дизпалива (від 1000 л), яку можна встановлювати в приміщенні відокремленої котельні або закопувати в грунт;
- паливопроводу:
- водогрійного опалювального котла з пальником для дизпалива;
- безпосередньо системи опалення (труб, радіаторів, розподільних і запобіжних пристроїв).
У систему теплопостачання на зрідженому газі входить обладнання:
- ємність для зберігання зрідженого газу - газгольдер з комплектом устаткування для заправки і елементами системи безпеки, регулятором тиску і бетонною основою для кріплення ємності в котловані;
- газопровід: підземна частина, наземна, цокольний ввід;
- водогрійний опалювальний котел з газовим пальником;
- система опалення (труби, радіатори, розподільні і запобіжні пристрої).
Для обох систем є і вітчизняне, і імпортне сертифіковане обладнання, монтажні та обслуговуючі організації. Вибір обладнання різноманітний і по комплектації, і за ціною.
Плюси і мінуси альтернативних систем теплопостачання та газопостачання
В системі теплопостачання на дизпаливі значно нижче вартість ємності для дизпалива; є можливість установки її в окремому приміщенні котельні. До мінусів можна віднести те, що опалювальні котли на дизпаливі значно дорожче; для установки котла потрібно окреме приміщення котельні; дизпаливо в ціні на літр і в перерахунку на калорії в 1,5 рази дорожче скрапленого газу; відсутня можливість підключення кухонної плити. Плюси системи теплопостачання на зрідженому газі. опалювальні котли значно дешевше; є можливість установки настінних газових котлів з коаксіальними димоходами в приміщенні кухні або санвузла; можна підключити газову кухонну плиту; простота, надійність і економічність експлуатації; менше питома вартість теплової енергії; апріорна престижність системи. Мінуси системи теплопостачання на зрідженому газі: значно дорожче ємність для зберігання зрідженого газу; вище вимоги до дотримання правил безпеки при експлуатації. Розглянувши плюси і мінуси двох систем, ми з друзями вирішили монтувати автономну систему газифікації будинку. Нехай установка буде дорожче, але зате можна заощадити на експлуатації і збільшити капіталізацію, а також підвищити престиж будинку за рахунок його газифікації. Вивчивши пропозиції компаній по установці газгольдерів, визначилися з необхідним набором опцій і робіт по монтажу. Оскільки будинок періодично буде залишатися без господарів, вирішили додатково встановити датчик-сигналізатор загазованості і електромагнітний запірний клапан. Така система безпеки захистить будинок в разі аварійного вимкнення котла. Газгольдери виготовляють в основному із сталі з антикорозійними (епоксидними) покриттями. Для заміських будинків випускають газгольдери об'ємом 2700, 4850, 6400 і 9150 л. Для самостійного розрахунку необхідного обсягу газгольдера зазвичай виходять з середньої витрати - 25-35 л на рік зрідженого пропан-бутану на 1 м 2 опалювальної площі будинку. Але такий розрахунок враховує тільки опалення. При додатковому використанні газу для приготування гарячої води обсяг споживання збільшується. Багато власників будинків, намагаючись заощадити, вибирають газгольдер поменше (2700 літрів), справедливо вважаючи, що зможуть заправлятися частіше. Але слід враховувати, що вибір резервуара безпосередньо впливає на потужність котельного обладнання, яке буде використовувати пропан-бутан з обраного резервуара. Не вдаючись в фізику фазових переходів, вкажемо, що від обсягу резервуара залежить інтенсивність випаровування і кількість газу, що надходить в котельню установку. Існує пряма залежність між геометричними розмірами газгольдера, рівнем його наповнення, температурою грунту навколо ємності і максимальною потужністю котла. Для потужного котла потрібен великий газгольдер. Так, для котла потужністю до 15 кВт досить газгольдера об'ємом 2700 л, для котла потужністю 15-40 кВт необхідна ємність 4850 л, для котла потужністю 40-60 кВт - 6400 л.
Глибина промерзання грунту для монтажу газгольдера
Газгольдер повинен бути встановлений на певну глибину. Бутан (важка фракція газової суміші) розташований в нижній частині резервуара, і при t = О ° С припиняється його випаровування. У Московській області і прилеглих регіонах глибина промерзання грунту становить 1,5 м. Щоб забезпечити стабільне випаровування бутану взимку, резервуар повинен бути встановлений так, щоб його нижня частина була нижче глибини промерзання.
Які бувають газгольдери
Газгольдери виробляють декількох типів по заглиблення. Стандартні пристрої призначені для сухих піщаних і супіщаних грунтів з низьким рівнем грунтових вод. Вони мають так звану низьку горловину. Випускають газгольдери з середньою і високою горловиною. Запірну арматуру встановлюють у верхній частині газгольдера, і вона не повинна підтоплюватися грунтовими водами або заливатися водою під час дощу. Ділянка наших друзів має сухі піщано-глинисті грунти і перепад рельєфу 0,5 м на передбачуваному місці монтажу газгольдера. Для таких грунтів підходить стандартний агрегат.
Простий розрахунок витрат
Площа будинку складає 140 м 2. При споживанні 25-35 л / м 2 рік отримуємо необхідний обсяг газгольдера: 3500-4900 л. Тобто нам потрібно пристрій ємністю 4850 л. Вивчивши пропозиції декількох монтажних компаній за вартістю обладнання та робіт, вибрали ту, у якій ціни були не найнижчі. На попередньому виїзді інженер даної фірми нам здався самим грамотним і досвідченим. Все обладнання та роботи обходяться в досить велику суму - майже в 300 000 руб. без вартості заправки. Заправка газом обраного газгольдера взимку варто 18,5 руб. / Л (до 4150 л), газ - «зимовий»; оплата - за кількістю злитого газу. Заправка «під горловину» обходиться в 76 775 рублів. При економному витрачанні такої кількості газу повинно вистачити на півтора року. Якщо спробувати порівняти ці витрати з витратами на підключення магістрального газу, то отримання газової потужності, оформлення дозвільної документації та підключення будинку до газової магістралі обійдеться не дешевше. До того ж підключення до газової магістралі здійснюється тільки до будинку, який введений в експлуатацію, а опалюватися газгольдером можна і в будинку, що будується. За часом монтаж і оформлення автономної газифікації займає максимум тиждень, а оформлення централізованого газопостачання може затягнутися на цілий рік.

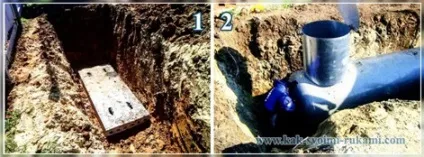

Установка газгольдера на дачі своїми руками: фото
Договір укладений, аванс внесений. Ми виїжджаємо на ділянку в узгоджений день для установки газгольдера. Фахівці обіцяли зробити всі роботи за один день - навіть взимку! Подивимося!
