Установка фурнітури на пластикові вікна-зроби сам
Пропоную оснастити нашу стулку фурнітурою Roto NT. Перевага цієї фурнітури ще і в тому, що вона дозволяє обходитися без преса для пробивання отворів.

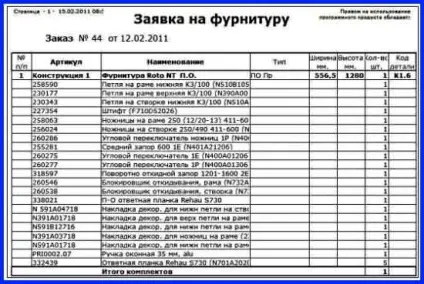

За умовами замовлення наше вікно повинно мати поворотно-відкидну стулку. Перелік потрібних деталей є в «кошторисі матеріалів» і в «заявці на фурнітуру» в нашій програмі.
Хочу нагадати, що постачальник фурнітури ЗОБОВ'ЯЗАНИЙ забезпечити вас техдокументації, в тому числі докладною інструкцією по збірці всіх видів запірних механізмів.
Також вас повинні забезпечити шаблонами для сверловки отворів під петлі, замки і натискні гарнітури (ручки).
Приступимо. Для зручності розкладемо на столі всі деталі механізму так, як вони будуть встановлюватися на стулку.

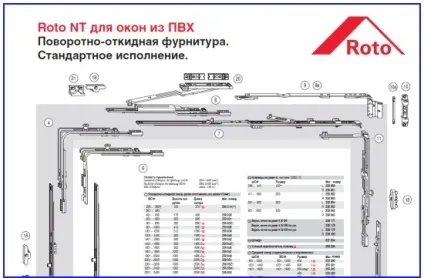

Вставляємо в паз фурнітури лівий нижній кутовий перемикач, як показано на схемі.
Встановлюємо горизонтальний середній замок на низ стулки.
Тепер лівий верхній кутовий перемикач.
Вставляємо головний запор.
Відзначаємо на ньому відстань від верхнього кутового перемикача
Віднімаємо ще шматочок для заглушки-притиску в місці стику запорів з кутовими перемикачами.
Ці заглушки замінюють прес для пробивання отворів.
Відрізаємо по розмітці.
Закривае6м стик заглушкою.
Вставляємо правий верхній кутовий перемикач.
Докладаємо за місцем нерухому частину ножиць на стулці.
Відзначаємо довжину до місця з'єднання з перемикачем.
Не забуваємо про заглушку.
Встановлюємо укорочену деталь на місце. Ставимо заглушку.
Вставляємо вертикальний середній запор.
