Установка автомагнітоли своїми руками

У цій статті ми розповімо про те, як підключити магнітолу в ваш автомобіль без будь-чиєї допомоги, а також дамо кілька корисних порад і рекомендацій.

Підключення магнітоли: які види цього пристрою існують?

Для того щоб самостійно провести установку автомобільної магнітоли потрібно знати значення всіх проводів і штекерів на її виходах. Також варто відзначити, що існує два основних типів, які різняться між собою своїм форматом, а саме:

• Одноблокової магнітола. Вона є більш поширеною в країнах Європейського Союзу і у нас;

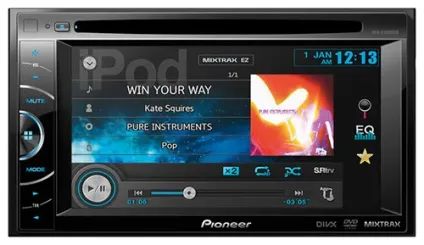

• Двохблокові. Такий тип автомагнітоли можна набагато частіше зустріти в Сполучених Штатах Америки, Японії або Кореї. Вона має більш істотні розміри, завдяки чому може мати більшу кількість різних мультимедійних функцій.

Перед тим як здійснити підключення автомагнітоли необхідно спочатку вибрати модель цього пристрою, яка буде підходити для марки вашого авто.

Підключення магнітоли: як правильно розрізняти штекери?

Кожен штекер має маркування, яке відповідає визначеним міжнародним стандартам. Маркування ISO встановлюють при виготовленні автомобільних магнітол і спеціально призначеної для неї проводки. В цей же час кожна компанія-виробник ауді обладнання для автомобілів випускає свої власні перехідники під стандарт ISO. Саме з цієї причини сьогодні можна зустріти безліч різних видів штекерів переходу.

Терморегулятори роз'ємів автомагнітоли Тойота

Якщо вас цікавить, як підключити автомагнітолу, то слід зазначити, що необхідно використовувати власні штекери моделі вашого транспортного засобу. Справа в тому, що у кожної марки авто представлені свої особливі види штекерів і перехідників, за допомогою яких можна здійснити перехід на стандарт ISO.

У тому випадку, якщо у вашого автомобіля стандартна проводка, то це трохи полегшує для вас завдання, так як вам не потрібно підбирати перехідники для підключення, і ви можете здійснити установку магнітоли безпосередньо.

Як підключити магнітолу в машині: етапи підключення

Ні для кого не секрет, що головним джерелом електричної енергії в будь-якому авто є акумулятор. Проте, саме він може привести до поломки автомагнітоли або акустичних колонок. Для того щоб уберегти дорогу техніку від пошкодження електричним струмом потрібно уважно слід за тим, щоб не допускати попадання плюса акумулятора на мінус міді програвача або на будь-яку з клем динаміків.

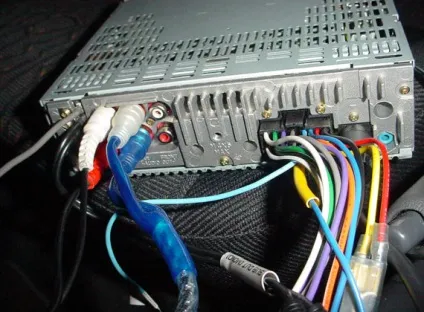

При підключенні дуже важливо дотримуватися всі інструкції, а саме діяти згідно зі схемою підключення автомагнітоли, яка зазвичай йде в комплекті з самим пристроєм. Для того щоб підключити плюс необхідно використовувати максимально короткий багатожильний кабель з перетином не менше чотирьох міліметрів квадратних. Природно, цей провід повинен бути зроблений з міді. На з'єднувальний кабель плюса також потрібно встановити запобіжник на десять або двадцять ампер, забезпечивши при цьому хорошу ізоляцію. Встановити його найкраще на відстані сорока п'яти сантиметрів від клем акумулятора.

Що стосується дроти для мінуса, то його бажано підібрати якомога коротше. Щоб згодом нічого не переплутати клеми повинні мати відповідне маркування або бути позначені різними кольорами. Проводячи кабелі, намагайтеся тримати їх якомога далі від інших приладів і деталей, які споживають електричну енергію. Робити це потрібно дуже акуратно і стежити за тим, щоб дроти не перекручувалися. Зазвичай спочатку підключають динаміки і тільки потім саму автомагнітолу. Дуже важливо тримати плюсовій кабель заізольовані до тих пір, поки він не буде підключений до магнітоли.

Як встановити магнітолу: підключення динаміків

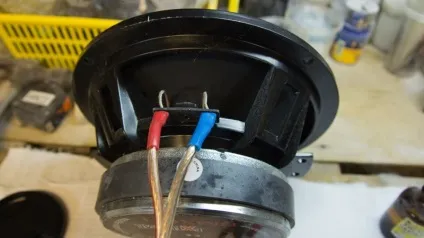

Особливо уважно слід поставитися до процесу підключення колонок. При виконанні всіх робіт потрібно обов'язково користуватися схемою підключення, яка йде в комплекті з пристроєм. У цій схемі, в тому числі наочно показується, як повинні бути приєднані динаміки відповідно до фазами. Клеми динаміків зазвичай мають маркування, яка говорить про те, що саме це за клема для плюса або мінуса.

відзначити, що дуже часто плюсові клеми значно перевищують за своїми розмірами мінусові, так як це є своєрідним стандартом виробника аудіосистеми. Якщо ж ніякого маркування немає, то визначити де плюс, а де мінус можна за допомогою батарейки. Для того щоб це зробити необхідно приєднати звичайну батарейку відповідною стороною до клем динаміків. Якщо при цьому дифузор висунувся в назовні, значить, ви все зробили правильно.

Підключення динаміків до автомагнітоли

Це дуже важливий момент, тому що при неправильному підключенні динаміків до фази спостерігається істотна втрата якості звучання в аудіосистеми автомобіля. Це одна з найбільш поширених помилок водіїв, які проводять установку автомагнітоли своїми руками. У цьому випадку звук є, але його потужності явно не вистачає. І вже через якийсь час з ладу виходять спочатку динаміки, а потім і вся аудіосистема.

Але як підключити автомагнітолу будинку, якщо під рукою не виявилося звичайною батарейки. Зробити це можна і іншим способом. Для цього потрібно включити аудіосистему і вивести звук на одну колонку при цьому рівень звуку слід накрутити на максимум. Після цього звук слід розподілити навпіл на обидва динаміка. Якщо в цей момент потужність звучання збільшилася, значить все нормально, і ви все правильно під'єднали, але якщо немає, то слід поміняти полярність на одному з динаміків. Таким нехитрим способом можна перевіряти не тільки передні, але і задні, а також бакові колонки автомобіля. Не забувайте також використовувати ізоляцію при роботі з електричними проводами.

Як підключити автомагнітолу: підбір проводки

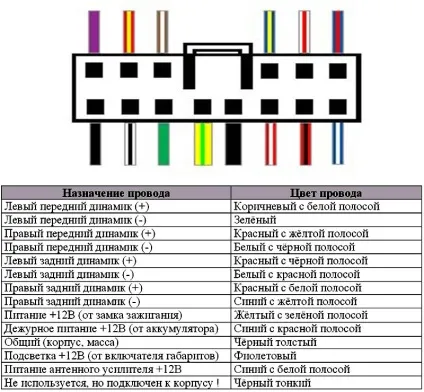

Акустичні дроти від автомобільної магнітоли теж мають свою власну маркування. Всього їх може бути кілька пар, як правило, від двох до чотирьох. Кабель одного тону без чорної смужки - це плюс, а точно такий же, але з чорною смужкою - це мінус. Плюсової провід необхідно приєднувати до широкої клеми колонки, а мінусовій до вузької.

Якщо встановлюється два передніх або бокових динаміки потужністю до двадцяти Ватт, то для них може бути один загальний мінус. Якщо ж мова йде про більш потужних акустичних системах, то в такому випадку кожен канал буде мати свою полярність. Їх ні в якому разі не дозволяється міняти місцями. Також не можна здійснювати заземлення динаміка при виведенні його мінуса на корпус автомобіля, так як це дуже негативно позначиться на якості звучання.

Якщо вас цікавить, як під'єднати магнітолу маленької потужності, то варто відзначити, що такі акустичні системи можуть складатися з двох або чотирьох кольорових кабелів і при цьому може не бути жодного парного комплекту, що має чорні смужки. Якщо цей так, то мінус від всіх колонок потрібно з'єднати з мінусом автомагнітоли, який в свою чергу виводиться на мінус акумулятора або корпус автомобіля. Важливо використовувати схему підключення магнітоли, так як, в іншому випадку може статися коротке замикання і загоряння транспортного засобу.

Як правильно підключити магнітолу? Все просто. У комплекті з кожною системою зазвичай йде цілий набір сполучних проводів. Проте, якщо ваша акустична система має потужність понад двадцять Ватт у кожного динаміка, то перетину цих кабелів може бути недостатньо і вам доведеться докуповувати додаткові.
