Трубний пучок підігрівача псв, трубні пучки до обладнання теплообмінних

Трубний пучок це основа практично будь-якого теплообмінного апарату. Це основна його частина. За рахунок нього здійснюється теплообмін, тому наскільки грамотно буде спроектований, розрахований і виготовлений пучок, буде залежати і робота всього теплообмінника.

При чому важливу роль відіграють все компоненти виробничого процесу. Теоретичний розрахунок дасть параметри які повинен забезпечити вузол, геометричні розміри і пристрій. Матеріали забезпечать необхідний рівень теплообміну і стійкість до протікає всередині середах. Професіоналізм робітників забезпечить необхідний рівень якості збірки і подальші гарантії експлуатації. Пучок зробити складніше, ніж сам апарат, так як потрібно врахувати багато параметрів, без яких це всього лише набір трубок. Тому довіряйте роботу фахівцям!

Виготовлення трубних пучків підігрівачів псв

Трубні системи підігрівачів псв може поставлятися окремо за бажанням замовника.

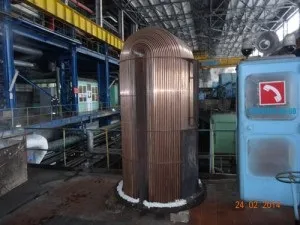

На зображенні трубна система підігрівача мережної води ПСВ-200-7-15.

Пучки в основному набираються з гладких латунних труб марки Л68 діаметром 19 мм зі стінкою 1 мм.

Можливо виготовлення трубних систем набраних з профільованих труб корозійностійких марок сталі 12Х18Н10Т (08Х18Н10Т), а так само МнЖмц, крім того застосовуються трубки з титану.

Застосування в трубних пучках профилированной труби з кільцевою або спіральної накаткой дозволяє підвищити потужність підігрівача на 20% і вище.

Для замовлення трубного пучка підігрівача псв прохання звернутися до відділу збуту і вказати номер підігрівача.

Трубний пучок підігрівача низького тиску пн і пнд

Для всіх підігрівачів типу пн можливе виготовлення пучків, як окремої комплектуючої.

Трубні пучки за технічним завданням

Якщо немає номера теплообмінника, його маркування, то можливо розробити трубний пучок по вступного технічним завданням.

Трубний пучок по кресленнях

Будь-трубний пучок ми можемо виготовити за наявними кресленнями замовника. Для цього надішліть креслення на електронну пошту або скористайтеся формою заявок нижче. Крім того ми можемо самі розробити потрібні креслення.

Трубний пучок за кресленням

Трубні пучки по кресленнях

Трубний пучок може бути виготовлений нашим заводом по нашим і вашим кресленням.

Можливо ознайомитися з найбільш поширеними теплообмінними апаратами.

Якщо такого немає, то ми можемо розробити або використовувати наявні у вас креслення або ескізи.

Нестандартні трубні пучки

В основному для всіх теплообмінників є вже стандартні пучки по відомим кресленнями, але підприємств багато хто робив раніше, тому можуть бути відмінності у виконанні і начебто стандартний пучок, а не встає на місце старого або в старий корпус. Для цього ми розробляємо не стандартний трубний пучок з урахуванням всіх дрібниць для того, щоб його можна було встановити легко на місце старого.

Або розробляємо свої варіанти з огляду на побажання замовника і всі вимоги пред'являються до таких робіт. Адже в пучку головне ефективний теплообмін, надійність з'єднання тепловіддаючим елементів просто трубок з трубними дошками або гратами і застосування надійних і якісних матеріалів, до того ж правильно підібраних матеріалів для виготовлення теплообмінників і вибір виду труб, або гладкі, або профільовані, або оребрені або монометалічні.

Зразки теплообмінників нашого виробництва

Доброго вам настрою, всього самого найкращого і замовляйте якісні теплообмінники і трубні пучки на Уральському заводі МеталлЕкспортПром!
