Usb розетка в прикурювач своїми руками - записки електронщика

Не так давно виникла у мене, потреба в зарядці своїх гаджетів в автомобілі. У мережі повно всяких схем USB розеток, я вибрав схему на LM2596S це досить популярна мікросхема імпульсний стабілізатор з вельми не поганими характеристиками. Як то давно я купив 5 штук готових понижувальних (Step Down) модулів на цій мікросхемі, коштували що то близько 40 рублів. Для свого проекту я взяв один такий модуль.

Виглядає він ось так:

• Вхідна напруга: 4.75В - 35В
• Вихідна напруга (регулюється): 1.25В - 26В
• Максимальний вихідний струм: 3А
• Приблизний ККД: 90%

Схема USB розетки в такому випадку виходить дуже проста.

• Вилка в прикурювач
• Запобіжник на 5А (з запасом)
• плата перетворювача
• Плата на 2 порти USB
• Зелений світлодіод (індикація роботи)

На роз'ємах USB контакти (D + D-) замкнуті між собою, як в більшості заводських USB розеток і блоках харчування. Плату з USB роз'ємами розвів в Dip Trace.

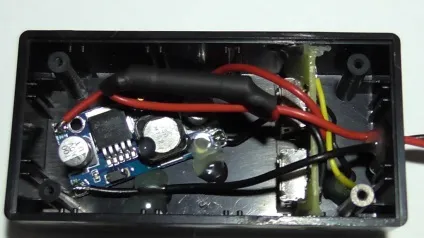

Змонтовано це все в пластмасовому корпусі.

Плата з USB роз'ємами вставлена ​​в пази. За допомогою ручного лобзика випиляв вікна для роз'ємів. Провід для з'єднання взяв від старого комп'ютерного блоку живлення типу ATX.

Завдяки такій компоновці корпусу, можна легко додати ще пару USB роз'ємів.

На лицьову частину наклеїв наклейку з написами чисто для краси, яку зробив в Corel Draw.

Обертаючи тонкої викруткою гвинт на подстроечном резистори, встановіть необхідні 5В.

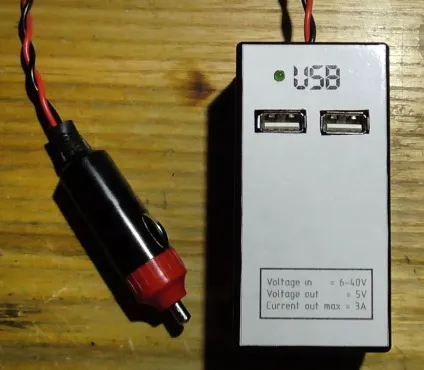

Ось так виглядає закінчений пристрій:
