Наявність USB зарядного пристрою в автомобілі стало життєвою необхідністю. Причому бігти в магазин і купувати зарядний пристрій, який вставляється в прикурювач і нервує своїми довгими проводами, сосем не обов'язково. Зробити USB розетку в автомобілі може кожен, хто хоча б раз тримав в руках паяльник.

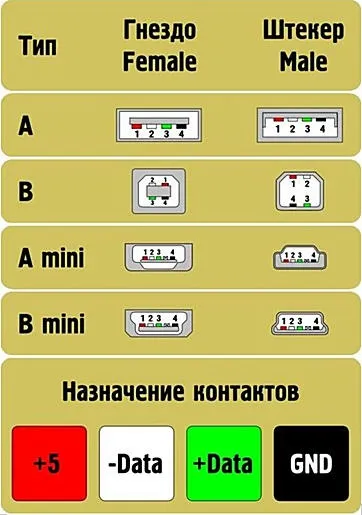

Для початку давайте розберемося, що таке USB розетка? По суті це звичайний USB порт на панелі автомобіля, оснащений лінією харчування і з незадіяною лінією передачі даних. Нижче приведена терморегулятори USB-роз'єму.

Все до неподобства просто. Нам необхідно задіяти перший і четвертий канал USB-роз'єму. Ніякі дані ми передавати не будемо, тому другий і третій канали залишимо Без функціонування.

Отже, для роботи нам знадобиться:

• 1. USB-роз'єм;
• 2. Перетворювач напруги з 12 на 5 В (LM7805 або вітчизняний КР142ЕН5А);
• 3. Три конденсатора для згладжування перешкод в бортовій мережі автомобіля. Два малоємкі керамічних на вхід і вихід з перетворювача для згладжування високочастотних перешкод і один електролітичний на вхід для згладжування низькочастотних перешкод.
• 4. Провід, паяльник, припій і каніфоль.

Схема зарядного пристрою приведена нижче.

Червону клему № 1 USB порту підключаємо до виходу перетворювача, чорну клему № 4 USB порту - до «землі» на центральну клему перетворювача, а вхід перетворювача напруги підключаємо через запобіжник до бортової мережі автомобіля (до прикурювача чи незадіяною клеми блоку запобіжників). Сам перетворювач напруги необхідно прикрутити до алюмінієвого радіатора, так як в процесі роботи він пристойно нагрівається, і маси автомобіля.

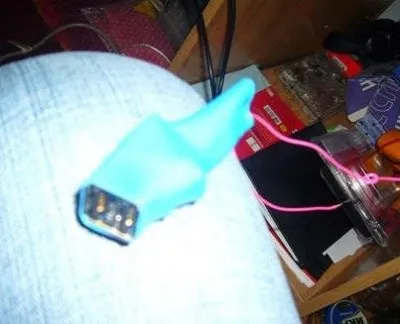

Схему можна скоммутіровать окремо на друкованій платі або безпосередньо на самому USB порту навісним монтажем, посадивши всю конструкцію в термоусадочну трубку.

Тепер монтуємо USB розетку в панель автомобіля і насолоджуємося результатом своєї праці.

До речі, для власників iРhone десятків ця схема не підійде, так як продукція фірми Apple більш примхлива і вимагає наявності напруги в 2 В на Data-клемах USB, що буде імітувати керуючий сигнал. Це легко виправити, підключивши клеми 2 та 3 USB порту через резистори певного номіналу до виходу перетворювача напруги. Ось схема.
