Використання растрових зображень в кресленнях AutoCAD дуже поширена практика. Зображення можуть використовуватися в якості підкладок, ілюстрацій, підоснов креслень та ін.

Вставлене в креслення зображення часто необхідно підрізати, щоб вписати в існуючу геометрію. Стандартний засіб AutoCAD - команда підрізування (_XCLIP) - дозволяє в якості контуру підрізування вибрати полілінію, багатокутний довільний контур і прямокутний

Результат виконання підрізування многоугольником і прямокутником

А як зробити підрізування по колу? Очевидно, зробити це можна за допомогою полілінії. Є два способи: 1. створити коло з полилинии; 2. створити правильний багатокутник. Намалювати просто коло з двох дугових сегментів полілінії не вийде - такий примітив не може бути контуром для підрізування.

округла полілінія

1. Малюємо прямокутник потрібних розмірів (нагадаю, що команда Прямокутник створюю полілінію спеціального виду)

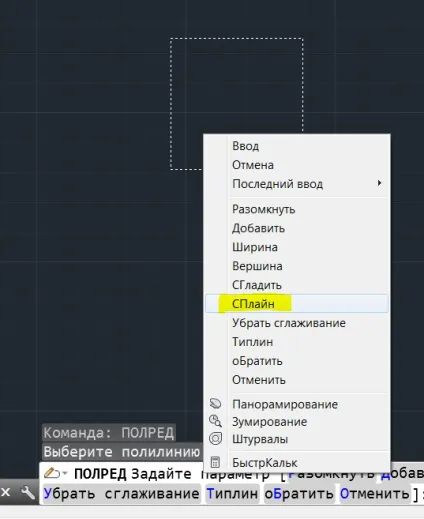

2. Запускаємо команду редагування поліліній ПОЛРЕД (_PEDIT). вибираємо наш прямокутник і вибираємо опцію Сплайн

3. Отримуємо округлий сплайн

4. В якості опції команди підрізування (_XCLIP) вибираємо отриманий сплайн і готово!

правильний багатокутник

1. Будуємо багатокутника (_POLYGON) з великою кількістю сторін. Скільки необхідно сторін? Питання вирішується в кожному конкретному випадку - необхідно, щоб багатокутник зовні був схожий на коло. Не варто зловживати - в більшості випадків 50-60 сторін цілком достатньо.

2. Як і в попередньому способі в якості контуру підрізування вибираємо полілінію і вказуємо наш багатокутник
