Уніфікація, типізація, стандартизація

При індустріальному будівництві необхідно обов'язково дотримуватися правил координації розмірів об'ємно-планувальних і конструктивних елементів, будівельних деталей, виробів та обо-нання на базі єдиного модуля. Основу для такої координації створює єдина модульна система (ЕМС); з її допомогою при проектуванні і будівництві будівель встановлюють всі головні розміри параметрів будівлі і його конструктивних елементів, деталей, виробів кратними модулю 100 мм, що позначається буквою М. Іноді розміри елементів приймають кратними похідному укрупнених модулю, в свою чергу кратному 100 мм (наприклад , 200, 300, 600 мм і більше), або похідному дробовому модулю розміром менше основного.

При проектуванні по ЕМС передбачають наступні раз-заходи об'ємно-планувальних і конструктивних елементів: номи-нальні модульні, конструктивні і натурні.

Номінальні модульні розміри встановлюють між креслення осями будівель, а також між умовними гранями окремих-них будівельних конструкцій і деталей.

Конструктивні розміри, що відрізняються від номінальних на величину нормованого зазору або шва між елементами, є проектні розміри між дійсними їх гранями.

Натурні розміри - це фактичні розміри елементів, конструкцій і деталей, напів-чівшіеся в процесі їх виготовлення або споруди. Ці розміри можуть відрізнятися від конструктивних в межах встановленого допуску.

Процес визначення розташування конструктивних елементів в плані або розрізі будівлі по відношенню до розбивочної осі називаються вають прив'язкою. Під прив'язкою у вузькому сенсі приймають рассто-яние разбивочной осі до осі або межі елемента.

Економічна ефективність заводського виробництва залежить від масового виготовлення однотипних виробів, тому індустрі-ализация будівництва будівель заснована на принципах типізації. Типізація в будівництві має на меті розробити і відібрати найкращі з технічної та економічної точок зору конструкції, окремі вузли, а також об'ємно-планувальні ре-шення будівель для багаторазового використання їх в будівництві в якості типових.

Під типізацією розуміють встановлення оптимальних значень па-раметров, розмірів планувальних і кон-структивно елементів і деталей, пред-призначених для застосування в масовому будівництві.

Кількість типів і розмірів типових деталей і конструкцій обмежують з метою забезпечити економічність їх масового через виготовлених, спростити монтаж і в кінцевому результаті знизити вартість будівництва. З цією метою при типізації елементів будівель їх уніфікують, т. Е. Призводять різноманітні види типо-вих деталей і конструкцій до невеликого числа певних ти-пов, близьких за формою і розмірами.

Уніфікація - науково обгрунтоване скорочення числа загальних параметрів будівель і їх елементів-тов шляхом усунення функціонально невиправданих відмінностей між ні-ми. Уніфікація забезпечує приведення до однаковості і скорочення числа основних об'ємно-планувальних розмірів будівлі (висот поверхів, прольотів перекриттів, розмірів віконних і дверних прорізів та ін.) І, як наслідок, до однаковості розмірів і форм конструктивних елементів за-водської виготовлення. Уніфікація дозволяє застосовувати однотипні через делия в будівлях різного призначення. Вона забезпечує масовість і однотипність конструктивних елементів, що сприяє рентабельності їх заводського виготовлення.

При уніфікації деталей і конструкцій будівлі передбачають їх взаємозамінність (універсальність). Під взаємозамінністю розуміють можливість заміни даного виробу іншим без зміни об'ємно-планувального рішення будівлі. Наприклад, взаємозамінні плити перекриттів шириною 1600 і 800 мм, оскільки замість однієї широкої плити можна уло-жити дві вузькі. Взаємозамінність виробів і конструкцій перед-вбачають не тільки за розмірами, але за матеріалом і по конст-руктівних їх вирішення.

Для забезпечення взаємозамінності будівельних виробів і конструкцій, виконаних з різних матеріалів, можливості використання цих виробів і конструкцій в різних типах будівель, їх розміри призначають з урахуванням требова-ний уніфікації і типізації в будів-ництві. Уніфікацію в будівництві проводять з метою приведення до техниче-скі доцільному і економічно ви-придатному однаковості типів будівель, з-оружений, їх конструктивних елементів і деталей.

Стандартизація. Типові деталі і конструкції, всебічно перевірені в будівництві, стандартизують, після чого вони стають обов'язковими як для заводського виготовлення, так і для застосування в будівництві. Стандартні елементи регламентуються Державними загальносоюзними стандартами (ГОСТами). У ГОСТах на будівельні деталі, конструкції вироби передбачені точні їх розміри і допуски, технічні характеристики, міститься опис зовнішнього вигляду, методів ис-вань, умов зберігання і транспортування.

Внаслідок того, що основні розміри збірних конструкцій і деталей визначаються об'ємно-планувальним рішенням будівель, уніфікація будівельних конструкцій і деталей базується на уніфікації об'ємно-планувальних параметрів будівель, т. Е. Кроку, прольоту і висоти поверху. Кроком при проектуванні плану будівлі називають відстань між креслення осями, т. Е. Умовними лініями, членують будівлі на планувальні елементи або визна-ділячи розташування вертикальних несучих конструкцій зда-ний-стін і стовпів. Залежно від напрямку в плані зда-вання крок може бути поздовжнім або поперечним.

Прольотом називають відстань в плані між креслення осями несучих стін або стовпів в напрямку, відповідному прольоту основної несучої конструкції перекриття або покриття. Залежно від прийнятої конструктивно-планувальної схе-ми проліт може збігатися за напрямком з поперечним або про-долинним кроком, а в окремих випадках (наприклад, в залізобетон-них безбалкових перекриттях) -з тим і іншим. У більшості випадків крок являє собою меншу відстань між осями, а проліт - більше.

Розбивочні осі вказують на плані зазвичай у взаємно пер-пендікулярних напрямках. Останні маркують, т. Е. Позначення ють в одному напрямку (більш протяжної), цифрами, а в дру-гом- великими літерами української абетки.

Висотою поверху називають відстань по вертикалі від рівня підлоги даного поверху до рівня підлоги розташованого вище поверху, а в верхніх поверхах і одноповерхових будівлях - відстань від рівня підлоги до верхньої площини теплоізоляційного шару горищного перекриття, а в будівлях з плоскими суміщеними дахами - до середньої позначки верху даху .

Якщо в проектах прийнято обмежене число об'ємно-Планується-вильно параметрів, то можна застосовувати лише кілька тіпораз-мерів уніфікованих деталей і конструкцій. Таким чином, уніфікація конструктивних схем будівель і їх об'ємно-планувальних-них параметрів є найважливішою передумовою уніфікації конструкцій і деталей.

Для збірного будів-ництва і виробництва будівельних конструкцій і деталей встановлені певні розміри і технічні характе-ристики (типорозміри). При одних і тих же габаритах (ширині, довжині, висоті) і однакової конструкції вироби відно-сят до одного і того ж типорозміру. Ес-ли вони розрізняються армуванням, за-накладними деталями або монтажними отворами. то їх позначають однією маркою.

Номенклатура будівельних виробів міститься в розробленому общесоюз-ном каталозі уніфікованих будівельних виробів. На базі каталогу за-води будівельних конструкцій забезпе-ють випуск виробів на певний період.

Розроблено стандарт, який встановлює основні положення модульної координації розмірів у будівництві (МКРС) будівель і споруд,-жений різного призначення, що являє-ся однією з основ уніфікації і стандартами-тизации розмірів. Цей стандарт забезпечує взаємоузгоджених-ність, взаємозамінність і ограниче-ня кількості типорозмірів строї-них виробів і елементів обладнання д-ня.

Висота поверху в житлових, громадських і багатоповерхових виробничих будівлях приймається рівною відстані між відмітками чистої підлоги суміжних поверхів. Висота поверху житлового будинку для будівництва в II і III кліматичних районах приймається рівною - 2,8 м, а в I і IV - 3 м.

Розміри висоти поверхів для громадських складають наступний модульований ряд:

Вибір висоти поверху визначається призначенням будівлі, наприклад, для шкіл і лікарень - 3,3 м, для торгових залів - 4,2 м і т.д.

Значення основного модуля прини-мається рівним 100 мм і позначається буквою М. Поряд з основними модуля-ми застосовують похідні: укруп-ненние (мультімодулі) -б0М, 30М, 15М, 12М, 5М, ЗМ, відповідно рівні 6000, 3000, 1500, 1200, 600, 300мм, дробові (субмодуля) -1 / 2М, 1 / 5М, 1 / 10М, 1 / 20М, 1 / 50М, 1 / 100М, рівні 50, 20, 10, 5, 2, 1 мм.

Основні розміри будівлі в плані вимірюються між координаційними осями, які утворюють геометричну основу плану будівлі. Осі, що йдуть уздовж прольотів будівлі і наявні паралельно нижньому краю креслення, називаються поздовжніми і позначаються великими літерами української абетки. Осі, що перетинають прольоти, називаються поперечними і позначаються цифрами; система пересічних осей будівлі в плані утворює сітку координаційних осей, яка служить системою координат для плану будівлі. Застосування при будівництві будівель типових конструкцій вимагає строго певного їх розташування (прив'язки) по відношенню до координаційних осей. Під прив'язкою розуміють відстань від координаційної осі (поздовжньої, поперечної) до межі або геометричної осі конструктивного елемента. Усі види обладнання прив'язуються на плані цеху розмірами до цих же координаційних осей будівлі.

Процес визначення розташування конст-руктівних елемента, деталі або вбудованого обладнання в плані або розрізі будівлі по відношенню до модульної розбивочної осі називають прив'язкою. У вузькому сенсі прив'язка висловлює відстань від модульної розбивочної-ної осі до межі або осі елемента.

При проектуванні будинків з несучими стінами керуються такими прави-лами прив'язки:

а) в зовнішніх несучих стінах внутрен нюю грань слід розміщувати на відстані від модульної розбивочної осі, що дорівнює поло-вини номінальної товщини внутрішньої несу щей стіни b / 2 або кратному М або М / 2 (рис. 1, а); допускається також поєднувати внутрішню грань стіни з модульної розбив-вочной віссю, якщо при цьому не збільшується кількість типорозмірів плит перекриттів;

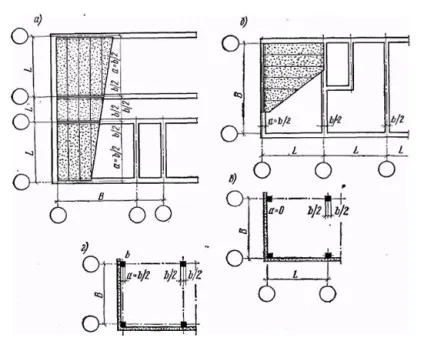

Мал. 1. Приклади прив'язки стін до модульних Базисом осях в плані будівлі

а - будівля з поздовжніми несучими стінами (прив'язка b / 2); б - те ж, з поперечнимі- (прив'язка на-ружной поздовжніх стін нульова); в - крайній проліт каркасного будинку (прив'язка нульова); г - то ж, прив'язка b / 2; L - проліт; В - крок

б) у внутрішніх стінах; геометричну вісь поєднують з модульної розбивочної віссю; відступати від цього правила допускається при прив'язці стін сходових клітин та стін з вентиляційними каналами для можливо-сти застосування уніфікованих елементів сходів і перекриттів;

в) в зовнішніх самонесучих і несучих стінах внутрішня їх грань поєднується з модульної розбивочної віссю.

У каркасних будівлях колони середніх ря-дів слід розташовувати так, щоб геометри-ний центр їх перетину поєднувався з пере-перетином модульних розбивочних осей (рис. 1, в, г).

При розміщенні крайніх рядів колон по відношенню до модульної розбивочної осі, що йде уздовж крайнього ряду, зовнішню грань колони слід поєднувати з модульної розбивочної віссю (крайова або нульова прив'язка), якщо ригель перекриває всі се-чення колони або коли це доцільно за умовами розкладки елементів перекриттів або покриттів (рис. 1, в). Якщо ж ригелі спираються на консолі колон, а панелі пере-критий - на консолі ригелів, то внутрішню грань колон розміщують від модульної раз-бівочной осі на відстані, рівному половині товщини внутрішньої колони (рис. 1, г).

При розміщенні колон крайнього ряду тор-цових стін можливі як осьова, так і краї-вая (нульова) прив'язки в залежності від осо-бенностей конструктивних вузлів

Прив'язку несучих зовнішніх стін здійснюють за такими правилами: при безпосередньому обпиранні на стіни плит покриттів внутрішню поверхню стіни потрібно віднести від поздовжньої координаційної осі всередину будівлі на 150 мм для стін з великих блоків і на 130 мм для цегляних стін. У разі спирання на стіни несучих конструкцій балок, ферм поверхню стін зміщують від поздовжньої осі всередину будівлі на 300 мм для блокових стін при їх товщині 400 мм і на 250 мм - для цегляних стін при товщині 380 мм. При цегляних стінах товщиною 380 мм з пілястрами 130 мм відстань від поздовжньої осі до внутрішньої поверхні стіни має дорівнювати 130 мм.
