Умовні зображення елементів будівель і деяких санітарно-технічних пристроїв, скачати креслення

Умовні зображення елементів будівель наведені в ГОСТ 21.501-93.

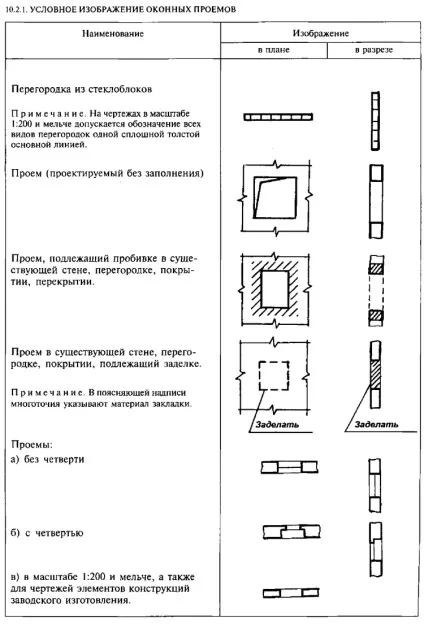

У табл. 10.2.1 дані умовні зображення прорізів. Слід врахувати, що при виконанні креслень планів будівель в масштабі 1: 200 і дрібніше, чверті в віконних отворах не показують (чвертю називається виступ в отворі, рівний приблизно однієї четвертої частини цегли).

На фасаді відкриваються палітурки позначають трикутником А. Підстава трикутника визначає місце, де навішується халепу. Якщо трикутник обведений тонкою суцільною лінією, то він відкривається назовні, а якщо тонкою штриховою - то всередину. В умовах зображення підйомних і розсувних переплутав напрямок переміщення стулок показують стрілкою, плетіння глухий (не відчиняється) позначається крапкою.

Позначення, що характеризують спосіб і напрямок відкривання віконних рам, наносять на кресленнях фасадів і фасадних схемах заповнення віконних прорізів.

При цьому, в разі багаторазового ритмічного повторення на фасаді будівлі віконних прорізів з однаковим заповненням, позначення відкривання можна вказати тільки в перших двох-трьох отворах кожного типу або в одній ритмічно повторюється групі прорізів.

Позначення відкривання віконних рам показують на кожному палітурці, що входить до складу заповнення прорізу.

При виконанні умовних зображень вікон малюнок палітурок повинен відповідати дійсному.

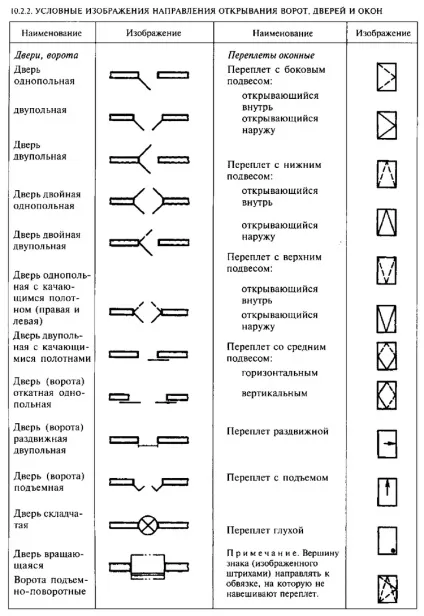

У табл. 10.2.2 даються умовні зображення напряму відкриття дверей і воріт на плані. При зображенні дверей в плані кут нахилу полотна двері до площини стіни приймається рівним 30 °.

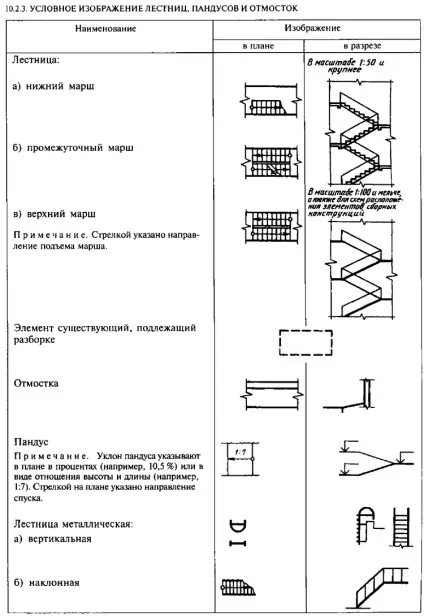

У табл. 10.2.3 наводяться умовні зображення сходів, пандусів, вимощення, а в табл. 10.2.4 - різних каналів в стінах. Розміри каналів вказують тільки в тому випадку, якщо вони не наведені на інших кресленнях.

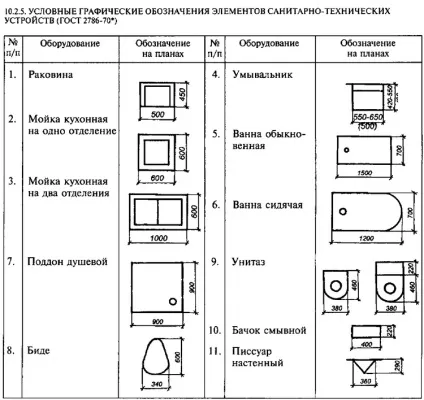

У табл. 10.2.5 позначаються деякі елементи систем внутрішнього водопроводу і каналізації (водовідведення).
