Укладання теплої підлоги своїми руками особливості

• водяне опалення
• електрика
• Монтаж у ванній
• Установка кабельної системи

Ванна кімната - це таке приміщення санітарного значення, яке передбачає періодичне ходіння по підлозі босими ногами. Настил в такій точці, як відомо, завжди прохолодний, незалежно від пори року. Виною цьому встановлене в приміщенні підлогове покриття. Основна маса власників вибирає з усього розмаїття оздоблювальних матеріалів кахель або керамограніт. Такі зразки швидко остигають і, як наслідок, мають холодну поверхню. Ходити по прохолодному покриттю не дуже комфортно. Знайти вихід з обставин, що склалися дозволить укладання теплої підлоги своїми руками.

Пристрій теплої підлоги.

Відомо, що ванна кімната грає важливу роль в житті кожної людини. Тепло і вогкість створюють сприятливі умови для росту і розмноження бактерій і грибків. Встановлення теплої підлоги своїми руками дозволить привести в порядок мікроклімат кімнати, позбавить від високої вологості на підлозі і стінах, сирих рушників. Обрана система може бути двох видів: електрична і водяна. Обидва варіанти придатні для монтажу в санвузлах.

водяне опалення

Укладання такого варіанту підлогового покриття представляється економним способом автономного обігріву приміщення. Система складається з труб, виготовлених з пластика і металопластику. Ці елементи укладаються в стяжку, по ним переміщається гаряча вода. Температура нагріву контролюється встановленим термостатом.

Варіанти укладання труб теплої підлоги.

Ця система обладнується двома трубами: одна з них подає, а інша - поворотна. Перша деталь наповнюється гарячою водою, яка надходить від нагрівального джерела, а друга виводить остигнула рідина назад в гарячу зону. Як обігрівального об'єкта може виступати газова колонка. Гаряча вода з цього приладу рухається до передавальному пристрою. Встановлений циркуляційний насос качає рідину в установку.

Основними достоїнствами водного теплої підлоги будуть наступні:

• відсутність електромагнітних коливань;
• економічний варіант використання електроенергії.

Серед недоліків конструкції можна виділити складність проведення монтажних робіт і своєрідність підключення системи. Укладання такого покриття зв'язується з з'єднанням з джерелом гарячої води. Здійснити таке підключення в умовах квартири або будинку нескладно. Зазвичай роботи з утеплення настилу здійснюються в момент проведення будівельних або ремонтних робіт.

Підключення названого пристрої до труби з гарячою водою приведе до зниження її температури в крані. Проходячи по цих системах, вона буде швидко остигати. Відсутність в будинку індивідуального опалення дає підставу для відмови від установки обігріву підлоги. Як заміщає варіанту підійде електричний спосіб утеплення.

Повернутися до списку

У ванній кімнаті можливе встановлення електричного обладнання. Для цього використовують нагріває кабель або інфрачервону плівку.

Монтаж терморегулятора з датчиком температури.

1. Тепла підлога з електричним кабелем. Ця методика обігріву настилу використовується найбільш часто. Провід в процесі нагрівання від електричного струму створює навколо своєї поверхні тепле хмара. Під кабель встеляється изолирующее покриття, воно дозволяє виробляється тепло направляти вгору. Незважаючи на легкість проведення установки, таке укладання призводить до великої витрати електричної енергії та виробленні магнітних хвиль.
2. Плівкові конструкції.

Плівкові теплі підлоги являють собою нову, економічну технологію утеплення підлоги у ванній:

1. Монтаж такого варіанту схожий з укладанням кабелю. Відмінності полягають в способі викладання плівки: вона розстилається поздовжньо і відразу підключається.
2. Немає необхідності робити стяжку поверхні.
3. Система може розстилатися, на неї зверху кладеться плитка.
4. Покриття інфрачервоного статі ізолюється захисною плівкою. Цей метод установки називають сухим.
5. Після цього проводиться викладання фінішного покриття. Тут обігрівають елементом стає графіт. Деталі такого теплого статі знаходяться в міцній поліетиленовій плівці. Вона нагрівається до температури +20, +45 градусів, а йдуть від них хвилі абсолютно нешкідливі для людини. Встановлюється таке покриття на фінішне підставу, стяжка тут не потрібна.
6. В процесі монтажу настил залишається на колишньому рівні, вартість таких матеріалів невисока.
7. Частини плівки з'єднуються паралельним способом, захоплюючи всю площу. При поломці однієї зі смужок поверхню підлоги залишається теплою.

Повернутися до списку

Монтаж у ванній

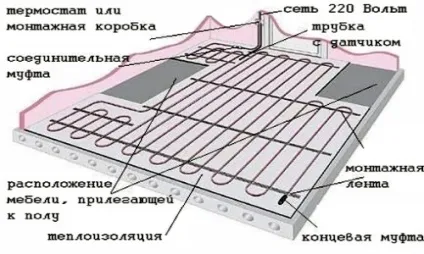

Схема розташування кабелю у ванній кімнаті.

Щоб утеплити підлогу в ванній кімнаті своїми руками правильно, для початку слід визначитися з варіантом. Будь-яке подібне захід пов'язаний зі складанням проекту і докладної схеми. Сюди заноситься місцезнаходження датчиків, регуляторів температур і точки, що включає зігріваючий елемент.

Ставити тепла підлога у ванній під раковиною або самим піддоном немає необхідності. Подібні об'єкти слід позначити в плані.

Монтаж теплої підлоги в даному приміщенні зв'язується з визначенням місця розташування колекторного шафи і його установки. Цей елемент у своєму розпорядженні в максимальній близькості від покриття. У нього вставляються труби від опалювального приладу і встановлюються крани. Звичайним перекриванням таких вентилів можна припинити подачу води.

Колектор з'єднується з кранами, що представляють собою трубки з відгалужується частинами.

Вони потрібні для підключення до загальної системи. Поверхня настилу перед укладанням підлоги своїми руками повинна ретельно підготуватися. Для цього колишнє покриття повністю счищается, бетонну основу видаляється.

Пол слід очистити, забезпечивши гладкість поверхні, що з'явилися відколи й щербини закрити цементом.

Шари при укладанні водяної теплої підлоги з бетонною стяжкою.

1. Поверхня затьмарюється гідроізолюючим шаром.
2. У ванній кімнаті кромка всього настилу проклеюється демпферного стрічкою.
3. Чорнову підлогу заливається цементним складом, його висота нижче майбутньої поверхні покриття на 5 см.
4. Далі укладається теплоізоляційний шар. Для цього беруть минвату, пробку, екструдований пінополістирол. Присутність фольги на матеріалі сприяє кращому відображенню тепла. Місця з'єднання проклеюються алюмінієвим скотчем.

У ванній кімнаті трубки згинаються по схемі і монтуються в стяжку з подальшим закріпленням. Існує кілька способів викладання труб: вони можуть розташовуватися у вигляді змійки, спіралі і розташовуються на відстані 15-20 см. Передає і зворотна трубки з'єднуються з кранами в колекторі. Шляхом пуску води перевіряється можлива присутність протікання.

Кран слід перекрити, а покриття повинне остудитися. Заливається додатковий шар покриття висотою в 3-7 см. Як тільки зовнішній шар просохне, можна приступати до монтажу покриття.

Повернутися до списку

Установка кабельної системи

1. Для установки такого настилу використовують термомати. Вони встановлюються відразу на підлогу за допомогою плиткового клею.
2. До термостата підводиться окремий електричний провід, слідом здійснюється чорнове покриття підлоги.
3. Викладається утеплюючий шар з фольгированним підставою.
4. Верх обладнується армуючої сіткою, що оберігає дріт від перегріву.
5. Кабель кріпиться спеціальними зажимами.
6. Частина, що з'єднує термостат і нагріває деталь, вирівнюється. Регулятор температур повинен знаходитися на висоті в 1 м від настилу.
7. Перш ніж заливати стяжку, слід проконтролювати стан кабелю, муфти, що з'єднують частин.
8. Далі на підставу викладається бетон висотою в 5 см.
9. Здійснивши перевірку опору кабелю, склад залишають для повного застигання.

Готова стяжка повинна бути гладкою. Присутність пустотних прорізів призводить до перегрівання електропроводки.

Установка теплих підлог у ванних кімнатах тільки виходить на передові позиції. Установка таких пристроїв проводиться без допомоги фахівців. Роботи повинні проводитися акуратно, при підведенні окремої силової лінії.
