Укладання проводу в штробі, поради електрика

Отже, в попередній статті я показав як робити штробу під приховану електропроводку, зараз покажу як укладати провід в штробу.

Начебто що тут такого сложного- засунув провід та заштукатурив. Та ні, не все так просто.

Наше завдання зафіксувати провід так, щоб в подальшому при закладенні він не ворушився в штробі і не піднімав шар розчину коли вона буде кріпитися.

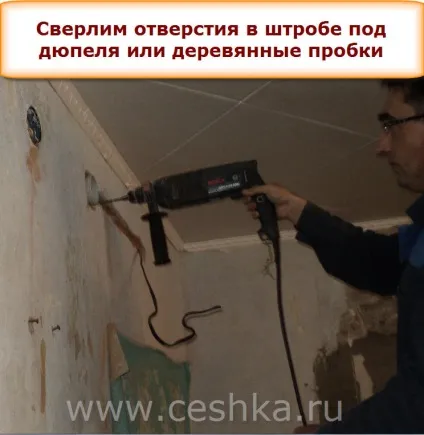

Для початку треба просвердлити отвори в штробі діаметром 6-8 мм через 30-60 см.

Відстань вибирається досвідченим шляхом, найголовніше що б провід не відкопилюють сильно від стіни, а тим більше не стирчав з штроби.

Якщо відстань зробити занадто большім- надалі виникнуть проблеми при закладенні швів розчином.

Для квартирної електропроводки в більшості випадків достатньо 6 мм, що б встановити в зроблений отвір дюпеля, а вже до дюпеля фіксується провід.

У наведеному прикладі я застосував пластикову дюпеля-скобу.

Можна просто тупо забити в отвори дерев'яні пробки, в них ввернути саморізи, а вже до саморізами прикріпити провід- буде нітрохи не гірше, сам так дуже часто робив.

Єдиний мінус-багато часу йде на подготовку- треба ж ці дерев'яні пробки виготовити, добре що зазвичай обрізків дощок на будівництві багато.

Береш обрізок дошки, стругають пробки (ми їх ще Чопик називаємо) - і вперед!

Отже, отвори просвердлили в штробі, далі треба зафіксувати провід уздовж штроби для зручності.

Я зробив це за допомогою раніше встановленої распредкоробкі, а другий кінець дроту йде в стіну в коридор.

Потім все просто- одягаємо на дріт дюпель- скобу і вставляємо в приготовані отвори.

Все-провід у нас приготований до закладення розчином.

Якщо йде не один провід- то фіксуємо спочатку один, а вже до нього за допомогою пластикових хомутів або монтажного Проводу- наступний провід або кілька проводів.

Тільки в цьому випадку відстань між отворами доведеться робити поменше.

Повинен предупредіть- за правилами в штробі не можна прокладати дроти пучками, відстань між ними має бути мінімум 3 мм.

Буває ще що штукатурка дуже слабая- майже без цементу, один пісок, та ще товстим шаром, тоді треба засверливают отвір глубже- до цегли або якщо під штукатуркою дранка- до дерева.

І вже в цегла робити дюпеля. а в дерево- вкручувати саморіз.

Дізнайтеся першим про нові матеріали сайту!

Просто заповни форму:

Максім- ну якщо слідувати строго ПУЕ- то електропроводка повинна бути замінної. У металевої трубе- це тільки прихована електропроводка по згорає основанію- наприклад по дереву.

Вітаю! Можете дати посилання на ці необхідні 3 мм відстані між проводами? Мені треба скласти план трас штроб, а нормативної документації немає, не можу від чого відштовхуватися. Заздалегідь дякую!

На будівництві працювали, стіни з СІБІТ, так ми закалебалісь цими скобами кріпити ... Нихрена вона за СІБІТ не тримається. Штукатури сказали, так похрену, давай швидше укладай, ми замажу і срать на них. Так і зробили ... Тільки потім все одно дроти вилізли і розчин взбучілся

Найпростіший спосіб, який підходить для будь-якого типу стіни (як з м'яких і сипучих матеріалав, так і з бетону), без будь-якого свердління, а значить з величезною економією часу, це спосіб клина - гофра з проводом затискається до бічної стінки штроби будь-яким гнучким, але твердим матеріалом, наприклад обрізками цієї ж гофри або ж клинами, вирізаними з пінополістиролу (беруться звичайні листи, використовувані в будівництві для теплоізоляції - половини такого листа вистачить для прокладки всієї проводки в великому будинку). А взагалі, перший раз бачу, щоб приховану проводку без ізоляції штробу клали - це грубе порушення! Потрібна гофра або труба - ОБОВ'ЯЗКОВО!
