Ухил внутрішньої каналізації на 1 метр по СНиП

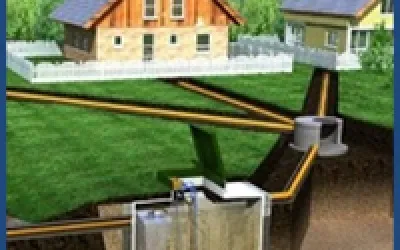

На стадії проектування, а потім і при монтажі необхідно точно дотримуватися кут нахилу каналізаційних труб. І не важливо, внутрішня це каналізація або зовнішня. трубопровід повинен мати ухил.

Пов'язано це з тим, що каналізаційна система в більшості випадків самопливна, тобто стічні води доставляються до очисних споруд під дією сили тяжіння. Навіть невелике відхилення від нормативів приведе до неправильного функціонування всієї системи.

Що таке кут нахилу труби

Кут нахилу труб - зміна робочої поверхні відносно горизонту. У стандартних вимірювальних системах прийнято міряти кути в градусах, тоді як ухил трубопроводів вимірюється сантиметрами на 1 метр.

Так для труби діаметром 50 мм рекомендований кут становить 0,03 м або 3 см. Виходить, що різниця між початком і кінцем метрового відрізка становитиме 3 сантиметри.

Як розрахувати ухил

Для розрахунку кута нахилу каналізаційних труб є два способи: розрахунковий і неощадно.

Неощадно спосіб дає вже готові рекомендації ухилу в залежності від перетину трубопроводу. Допускається зміна цієї величини на 3% в залежності від умов експлуатації.

Розрахунковий спосіб використовується для каналізації з постійним натиском стоків і в свою чергу має дві методики:

1. розрахунок у відповідність швидкості просування стоків по трубопроводу нормативному коефіцієнту;
2. формула Коллбрука - Уайта.

У приватних будинках важко вирахувати точні показники наповненості труб і швидкість рух потоку, тому частіше використовується неощадно спосіб.

Діаметр труб

При прокладанні внутрішньої каналізації велику роль відіграє правильно підібраний діаметр труб. При виборі треба керуватися такими параметрами:

1. перетин труби повинен збігатися з патрубком зливного отвору сантехнічного приладу;
2. від діаметра залежить прохідність труби, тобто у труби діаметром 200 мм корисний об'єм в 2 рази більше ніж у труби перетином 110 мм;
3. при спуску води, в труби не повинні повністю заповнюватися.

Кут ухилу по СНиП

Рекомендовані значення прописані в Будівельних Нормативах і Правилах (СНиП 02.04.01-85). Як вже говорилося, розраховувати нахил трубопроводу за спеціальними формулами для приватного будинку не доцільно.

Цей метод підходить для великих каналізаційних мереж. Для невеликих систем застосовуються рекомендовані значення з СНиП. В цьому довіднику можна дізнатися мінімальні і максимальні значення кута нахилу каналізації.

мінімальний ухил

При монтажі зовнішньої каналізаційної системи необхідно дотримуватися мінімального значення - 0,015 м на 1 погонний метр.

При зменшенні мінімального кута, тверді і важкі частинки будуть залишатися всередині трубопроводу і створювати перешкоду для проходження рідини (створять засмічення).

Трубопровід внутрішньої каналізації робиться дотримуючись таки ж параметрів. Як виняток допускається зменшення цих значень на ділянках менше 1 метра. На таких ділянках можна робити нахил 0,01 м. Однак ризик утворення засмічення збільшується в рази.

Максимальний кут

Максимально допустимий ухил залежить від швидкості проходження стоків. Швидкість потоку в пластиковій трубі не повинна бути більше 1,5 м / с.

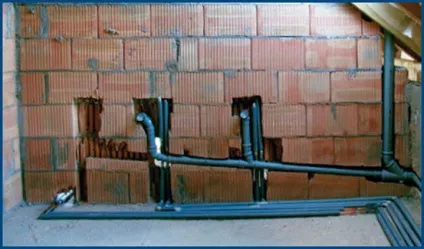

Ухил трубопроводу внутрішньої каналізації

Для монтажу системи всередині будинку використовують трубу діаметром від 50 до 110 мм. Кут ухилу береться з довідника і є однаковим для домашніх, дачних або виробничих систем. Щоб не займатися складними обчисленнями, можна скористатися таблицею кутів нахилу.

Це може бути вам цікаво:

При обчисленні цих даних були враховані всі необхідні параметри:

• внутрішній перетин;
• швидкість проходження потоку;
• в'язкість рідини;
• гладкість стінок.

Ухил для каналізаційних трубопроводів різного діаметру

Кілька порад і рекомендацій

На закінчення варто додати кілька порад:

• Прокладку трубопроводу робіть з урахуванням природної усадки. Згодом труба може прогнутися або провіснуть, значить потрібно регулювання, а для цього потрібно місце.
• З'єднувати труби під кутом не менше 120 градусів. Якщо такий кут неможливо виставити, поставте додаткові люки ревізії.
• При з'єднанні стежте за герметичному з'єднанні трубопроводу.
• Намагайтеся уникати зайвих стиків і поворотів. Пам'ятайте - чим простіше системи, тим менше шансів у неї зламатися.

При проектуванні каналізаційної системи намагайтеся провести трубопровід по найменшому шляху. Не бійтеся звертатися за порадою, за допомогою фахівців у вас вийде надійна, якісна і ефективна система каналізації.
