Ухил труби каналізації на 1 метр СНиП -85

Принцип визначення кута нахилу для зовнішньої каналізації

Для зовнішньої каналізації використовують великі діаметри труб, ніж для домашньої, і розміри їх починаються від 110 мм. Відповідно, ухили повинні розраховуватися по-іншому. Для перетину 150 мм оптимальний ухил труби буде 8 мм на один погонний метр, для 200 мм це значення зменшиться на 1 мм і складе 7 мм на один погонний метр. Найбільший ухил, який можна зробити для зовнішніх каналізаційних труб, не повинен перевищувати 15 сантиметрів на погонний метр, за винятком коротких відрізків менше півтора метрів.

Самостійний розрахунок ухилу

Щоб правильно розрахувати кут нахилу, необхідно знати довжину і переріз каналізаційної труби. У спеціальних таблицях відповідно до норм ГОСТу вказуються необхідні кути нахилу в сотих частках числа, які відповідають певному діаметру. Числа для зручності краще переводити в звичні сантиметри або міліметри.

Наприклад, при вказівці ухилу 0,05, значить, що різниця висот положення труби в просторі повинна складати 5 сантиметрів на погонний метр, якщо вказується в таблиці число 0,0001, то це відповідає 0,1 см на погонний метр. Щоб дізнатися загальний ухил труби, який необхідно зробити, потрібно її довжину помножити на кут нахилу, взятий зі спеціальної таблиці.

Загальні правила монтажу каналізаційних труб наступні:

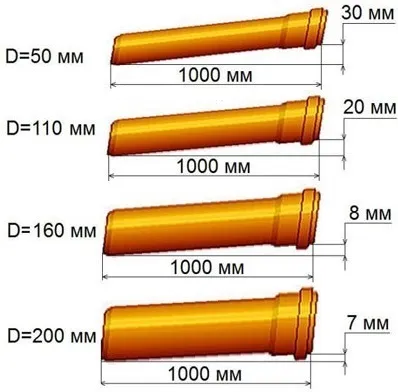

• У приватному будинку розрахунок кута нахилу каналізації розраховується виходячи з діаметру стояка.
• Стояк до 11 сантиметрів в діаметрі вимагає ухилу в 2 см на 1 погонний метр.
• Мінімум для вузьких труб, діаметром до 5 см встановлений на рівні 3 сантиметри на погонний метр.
• Для діаметра 16см ухил каналізації повинен бути не менше 8 мм на погонний метр.

наповненість каналізації

Наповненість має таке ж важливе значення, як і їх ухил, розраховується він за формулою К = Н / D, в якій К - це наповненість; Н - висота стічних вод і D - діаметр. Показник завжди виходить від 0 до 1, де 1 це повне заповнення, а відповідно 0 - це порожня труба. Для нормальної роботи системи має бути К = 0,5-0,6, тобто труба повинна бути заповнена стоками не більше ніж на 50-60% Більш точно наповненість можна визначити по тому з якого матеріалу вони виготовлені. Азбест і кераміка припускають 60% наповненості, тобто результат обчислення повинен бути 0,6, для пластику максимум це 0,5, тому що він більш слизький. При правильному монтажі, з дотриманням всіх показників швидкість проходження по трубах у стічних вод становитиме 0,7 м / с.

Ця швидкість підходить для того щоб тверді відходи не осідали на стінках і каналізація не засмічується. Перевірку розрахункових параметрів для каналізаційних труб можна провести за формулою K≤V√y. К - наповненість зі значенням від 0,5 до 0,6; V - швидкість потоку; √y - квадратний корінь від наповненості каналізаційної труби.

Як правильно вибрати каналізаційну трубу

Перед монтажем каналізаційної системи вибрати відповідний діаметр можна за наступними параметрами:

• Сантехнічні точки підключаються до каналізації за допомогою патрубків, і їх діаметр не повинен бути більше ніж у труби;
• Прохідність стічних вод збільшується при збільшенні перерізу в геометричній прогресії;
• Наповнюваність не повинна перевищувати показник 0,6, для вільного руху стоків;
• Для розрахунку діаметра слід скористатися даними, зазначеними в СНиП - 2.04.01-85.

Особливості укладання каналізації при різних рівнях промерзання грунту

Рівень промерзання грунту відрізняється від регіону до регіону, тому необхідно перед прокладанням каналізації уточнити ці дані для своєї області. Детальну інформацію можна знайти в СНиП 23-01-99. Для Москви та Московської область точної промерзання грунту є 1,4 метра. Отже, вище цієї позначки укладати каналізацію неможливо без спеціального утеплення, в іншому випадку стічні води замерзнуть в трубах, що призведе до їх розриву і виходу з ладу всієї системи.

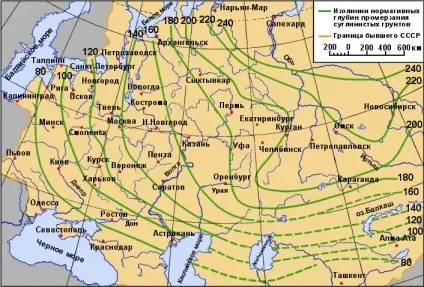

Глибина промерзання грунту (в см)

монтажна подушка

Необхідний ухил каналізації створюється за допомогою монтажної подушки, це насип з піску, зверху на яку укладається система. Саме піщаної насипкою створюється потрібна різниці в сантиметрах або міліметрах, яка була розрахована раніше.

Перед укладанням перевіряються всі матеріали на цілісність: тріщини, відколи, проломи не припустимі, інакше система не пропрацює належного часу і швидко вийде з ладу, при цьому також великий шанс постійного заливання каналізації.

Після повного складання системи трубопроводу, його укладають на піщаний насип, вирівнюють за допомогою рівня, домагаються потрібного кута нахилу, при необхідності додають піску. Він повинен доходити до третьої частини труби, щоб вона була повністю нерухома і щільно прилягала до піску. При цьому розкладі у вас вийде зробити необхідний ухил, і вирівняти його до потрібних показників.

додаткові рекомендації

Деякі додаткові поради щодо розрахунку та монтажу зовнішньої і внутрішньої каналізації:

• при установці каналізаційної системи в приміщеннях будинку, варто враховувати не рідко з'являється в умовах експлуатації усадку відвідних труб. Щоб при цьому не виникало збоїв в роботі каналізації, періодично необхідно проводити регулювання рівня нахилу.
• по можливості з'єднувати між собою труби каналізації під кутом не менше 120 градусів, якщо з якихось причин це зробити не виходить, то доведеться додати ще один оглядовий люк, для контролю над системою і її своєчасної прочистки.
• при підведенні прихованої каналізації в підлозі і стінах ванної кімнати і на кухні, перевіряйте герметичність з'єднання і додайте оглядових люків через кожні 30-40 сантиметрів.
• монтаж зовнішньої каналізації має здійснюватися в зворотному напрямку потоку, тобто від зливного колодязя до житлового приміщення.
