Ухил каналізації на 1 метр СНиП для монтажу внутрішньої і зовнішньої інженерної системи

K - наповнення труби, для полімерних матеріалів коефіцієнт - 0,5, для чавуну - 0,6;

d - перетин труби;

V - швидкість потоку.

З формули випливає, що співвідношення швидкості руху каналізаційних стоків до наповненості магістралі не повинна бути менше коефіцієнта K. У випадку H / d = 0 - каналізація порожня, і швидкість потоку розрахувати неможливо.

Рекомендації по монтажу внутрішньої системи каналізації

У квартирах і внутрішній розводці приватного будинку використовуються труби невеликого діаметру, крім підключення унітазу. Ухил каналізаційної труби 50 мм, що використовується для ванни, раковини і душа, становить 3 см на кожен метр. При монтажі магістралі довжиною в 10 метрів, її найвища точка повинна знаходитися в 30 см від найнижчої. Влаштовуючи самостійно розводку, необхідно діяти згідно з правилами:

• для горизонтальних труб не допускаються повороти в 90º, потрібно встановлювати два фасонних елемента по 45º;
• з'єднання вертикальних ділянок під прямим кутом допускається нормативами;
• виключаються зміни в типі каналізаційної розводки на її різних ділянках, це призведе до виходу з ладу всієї системи в результаті виникнення гідроударів;
• на окремих частинах магістралі, що мають невелику відстань, можливо збільшення ухилу більше максимальної норми.

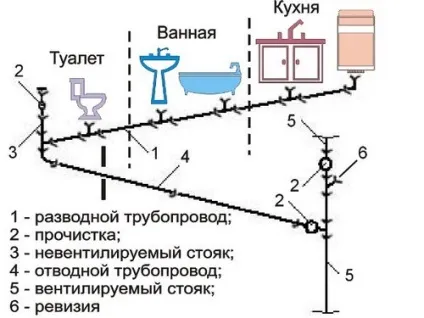

Схема розміщення сантехніки з ухилом труб

Кут ухилу для зовнішньої інженерної мережі

Зовнішні мережі монтуються з труб більшого перетину, ніж для будинків розводка. Матеріалом для них служить:

• поліетиленова труба з верхнім гофрованим шаром;
• пластик;
• чавун;
• азбестоцемент.

Їх установка згідно з нормами СНиП повинна враховувати рівень промерзання грунту. Глибина траншеї може становити від 70 см в середній смузі до 2 метрів в холодних регіонах. У місцях повороту трубопроводу і при довжині магістралі більше 12 метрів, необхідно встановлювати ревізійні колодязі, ці елементи дозволять прочистити засмічення в системі.

• 110 мм - 0,02 або 2 см на 1 метр;
• 160 мм - 0,008 або 8 мм на 1 метр.

Порада. При монтажі зовнішньої магістралі слід обмежити число поворотів, що збільшують кут нахилу. Через рельєфу можуть виникнути складності з забезпеченням необхідного похилу.

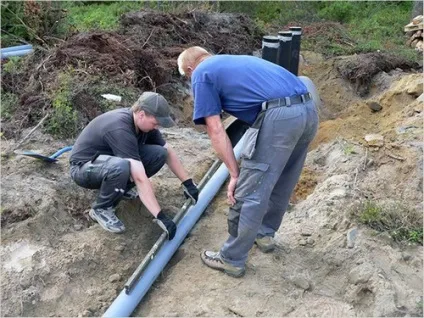

Прокладання зовнішньої магістралі

Дотримання нормативів дозволяє зберігати працездатність магістралі при русі нечистот самопливом. Оптимальним приладом для визначення правильного ухилу є нівелір, використовуючи його можна домогтися високої точності. Але такий пристрій є не у всіх, тому знайдені способи перевірки за допомогою підручних засобів. Для вимірювання знадобиться:

• шнур або мотузка;
• два кілочка;
• будівельний рівень.
