Генеральний план - це вид зверху на ділянку проектованої будівлі, що дає можливість оцінити планувальне рішення за-будівництва, взаємозв'язок окремих її частин, а також характер благоус-тройства території.

Послідовність виконання креслення розпланування.

1. Генеральний план розташовують довгою стороною умовної межі території вздовж довгої сторони аркуша, при цьому північ-ва частина території повинна знаходитися зверху.

2. Контури проектованих будівель наносять на план по архі-тектурно-будівельним кресленням, приймаючи координаційні осі будівель суміщеними з внутрішніми гранями стін. Будинки і споруди на плані наносять в масштабі креслення (М 1: 500) з указу-ням прорізів воріт і дверей. Навколо будівлі показують вимощення (шириною на кресленні не менше 2 мм), в'їзні пандуси, зовнішні сходи і площадки біля входів.

3. Наносять ще три-чотири будівлі і споруди в функціональної зв'язку з проекти-руемой об'єктом і з дотриманням са-тарних і проти-пожежними норм

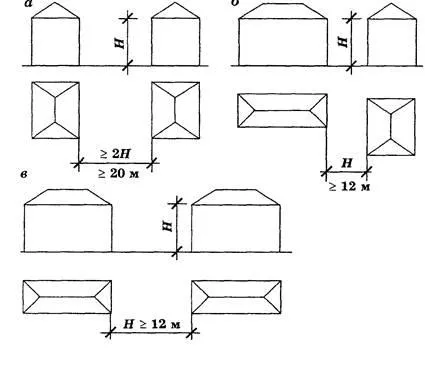

При размеще-ванні будівель між ними повинні со-спостерігатися відпо-ціалу расстоя-ня, звані розривами, міні-мально допусти-мі величини ко-торих визначають-ся санітарними та протипожежними нормами. Санітарні розрив-ви встановлюються в залежності від висоти найвищого зда-вання Н всоставе компактної забудови і повинні бути:

- між довгими сторонами не менше 2Н, але не менше 20 м (рис. 12 а);

- між довгими сторонами і торцями будівель не менше 12 м (рис. 12 б);

- між торцями будівель, що мають вікна, не менше 12 м, що не мають вікон - згідно з протипожежними нормами (рис. 11).

Малюнок 11 - Протипожежні розриви

Мінімальні допустимі протипожежні розриви між житловими будинками залежать від ступеня їх вогнестійкості і приймається-ються по табл. 2.

Таблиця 2 - Мінімальні допустимі протипожежні розриви між житловими будинками, м

4. Наносять проїзди, дороги і пішохідні шляхи, елементи бла-гоустройства (тротуари, майданчики спортивні та для відпочинку та ін.).

Так як проектовані будинки в основному малоповерхові, ширину проїжджої частини вулиці приймаємо 6. 8м, вважаючи її вулицею місцевого значення. Ширину смуг озеленення приймаємо 2 м, тротуарів - 2,25 м; відстань від «червоної» лінії до будинку - 6 м. «Червона» чи-ня відокремлює територію вулиці, проїзду, площі від території, призначеної під забудову.

До кожної будівлі необхідно запроектувати під'їзди, а до кожного під'їзду - пішохідні доріжки. Під'їзди приймаються шириною не менше 6 м при двухполосном русі і 3,5 м - при од-нополосном. По одній стороні будівлі при його висоті до 9 поверхів включно влаштовують проїзд шириною 3,5 м для пожежних машин, майданчики для розвороту пожежних машин приймають 12x12 м, а радіуси заокруглень проїздів на поворотах - 10 м по осі дороги.

Ширину проходів приймають в залежності від інтенсивності руху людей.

Для житлових будинків передбачають майданчики для відпочинку, ігор, сушки білизни, сміттєзбірників. Сумарна їх площу не долж-на перевищувати подвійної площі проектованої будівлі. Для загально-дарських будівель передбачають допоміжні будівлі і споруд,-вання згідно їх призначень.

Площа озеленення повинна складати не менше 40% територі-торії ділянки.

5. Наносять огорожі з воротами і хвіртками або умовну межу території. Якщо огорожу збігається з «червоною» лінією або з умовною межею території, тоді наносять тільки огорожу з відповідним поясненням на кресленні.

6. Зображення обводять лініями:

суцільні товстими основними - контури проектованих будівель, «червону» лінію, проектні горизонталі з відмітками, крат-ними 0,50 і 1,00 м;

-штріхпунктірной дуже товстою з двома крапками - услов-ву кордон території проектованого підприємства або будівлі;

- суцільною тонкою - всі інші елементи.

7. Розміри, координати і висотні позначки вказують в мет-рах з точністю до двох знаків після коми.

Усередині контуру будівлі вказують:

-номер будинку в нижньому правому куті шрифтом № 5;

-абсолютної позначку, що відповідає умовній нульовій від-мітці, прийнятої в будівельних робочих кресленнях будівлі, яку розміщують на полиці лінії-виноски.

9. Виконання вертикальної прив'язки, тобто визначення чорних і червоних відміток кутів будівлі проводиться в розділі 3.2.

Таблиця 3 - Експлікація будівель і споруд (до генплану) ГОСТ 21.508-93 для виробничих будівель

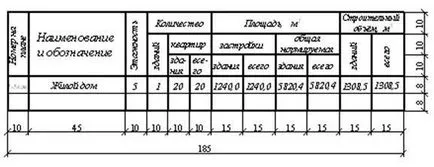

Таблиця 4 - Відомість житлових і громадських будівель і споруд (до генплану) ГОСТ 21.508-93 для житлово-цивільних об'єктів
