Один знайомий поцікавився у мене, чи можу встановити турбо таймер на його автомобіль ВАЗ 2114? Подумавши трохи, дав згоду. Задумка була наступною - невеликі розміри максимально простого пристрою.
Найбільшими деталями, використаними в цьому пристрої, повинні були бути реле і колодки клемні, мікроконтролер STM8.
Принцип роботи пристрою дуже простий і зав'язаний на ручне гальмо. Зупинився, поставив ручне гальмо, таймер активується через три секунди, включається реле турбо таймера. Щоб визначити проміжок часу роботи є вхід, до якого можливо підключати не фіксовану кнопку (замкнута на масу авто). Можна зробити інакше, не підключаючи нічого, виставляємо всього один раз часовий інтервал роботи двигуна.
Принцип роботи такий, установка ручного гальма призводить до активації таймера, далі виймаємо із замка запалювання ключ. Після закінчення часового проміжку, встановленого нами, збій в електропостачанні запалювання, що знеструмить пристрій - турбо таймер. Якщо припустити, що при працюючому двигуні на турбо таймері автомобіль буде знятий з ручного гальма - це призведе до негайного припинення роботи двигуна.
В процесі установки, можна встановити такі часові проміжки - півхвилини, хвилина, 1,5 хвилини, дві або три хвилини.

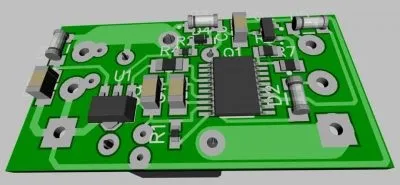

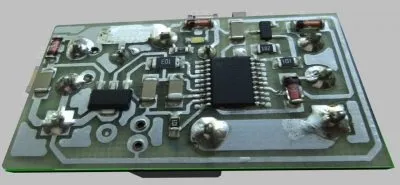

Плати заводського зразка здорово виручають, тому з їх виготовленням ніяких труднощів не виникає (дивись фото), плюс сама схема.
