Турбірованная газова колонка без димоходу - особливості та переваги

Централізоване гаряче водопостачання житлових будинків поступово відходить у минуле, а його місце займають різні індивідуальні водонагрівачі, в тому числі і що працюють на природному газі. Один з оптимальних варіантів для квартири або приватного будинку, де немає димоходного каналу, - турбірована газова колонка. Цей водогрійний апарат нового покоління отримав народну назву «бездимоходний», оскільки для відводу продуктів горіння йому не потрібна димова труба в звичному розумінні. Подібні колонки викликають інтерес у багатьох користувачів, так що варто докладно розглянути всі особливості даного виду побутових приладів.

Чим турбірована колонка відрізняється від звичайної

Важлива особливість пристрою газової колонки нового типу - закрита камера згоряння, куди вуличне повітря примусово нагнітається вентилятором. Звідси виникли назви побутового приладу - турбірована, наддувних і бездимохідна. У звичайних апаратах повітря надходить до пальника прямо з приміщення природним шляхом, через відкритий нижній отвір.

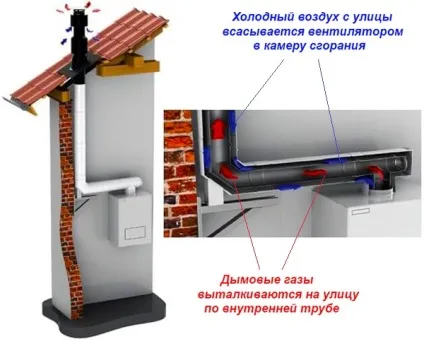

Двостінні трубу можна встановити і вертикально, принцип роботи залишиться незмінним

Будь-яка газовикористовуюче установка виділяє продукти горіння, які потрібно відводити на вулицю. Не є винятком і турбо - колонка, тільки в даному випадку замість традиційних каналів для виходу димових газів передбачається горизонтальна труба, виведена назовні прямо крізь стіну.

Оснащений закритою камерою газовий нагрівач води має й інші особливості:

повітря для згоряння газу всмоктується вентилятором з вулиці за допомогою двостінного (інакше - двоконтурного) коаксіального димоходу, крізь нього ж виходять назовні продукти горіння;
пристроєм проточного водонагрівача передбачається застосування багатоступеневих і модуляційних пальників, здатних змінювати потужність і інтенсивність нагріву;
немає постійно палаючого запальника, кнопки п'єзорозпал або батарейок;
турбо - нагрівач функціонує в автоматичному режимі починаючи від розпалу й закінчуючи відключенням;
витратою повітря і палива управляє електронний блок (контролер), вибираючи їх оптимальне співвідношення і відповідний режим нагріву;
турбовані газові колонки живляться від електричної мережі.

Приклад установки водонагрівача із закладенням всіх комунікацій в стіну, не видно навіть електричних проводів.

Довідка. Як правило, в наддувних апаратах встановлюється система електричного розпалу з декількома іскровими електродами. Але в деяких моделях іскроутворення організовано за допомогою механічного гідрогенератора, який виробляє електроенергію від руху потоку води (технологія Hydropower).

Принцип дії гідрогенератора, що стоїть на вході холодної води

Завдяки перерахованим особливостям подібних агрегатів, в них реалізовано безліч функцій, що підвищують комфорт і безпеку при експлуатації. Про них буде сказано далі.

Принцип роботи нагрівача з наддувом

Якщо говорити про принцип дії в цілому, то всі газові проточні водонагрівачі працюють однаково: коли відкривається відповідний кран на змішувачі, в агрегаті від тиску протоки запалюється пальник і починає нагрівати воду, що проходить через теплообмінник. Інша справа, як це реалізовано в газовому проточному водонагрівачі з примусовим наддувом повітря.

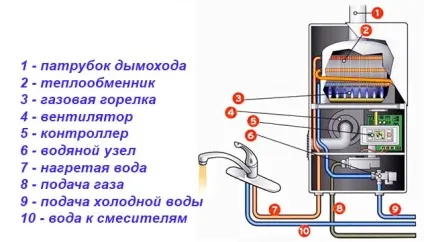

Функціональна схема агрегату, оснащеного турбіною

На відміну від інших типів водогрійних апаратів, газова колонка з закритою камерою згоряння діє за таким алгоритмом:

У режимі очікування побутовий прилад включений в електричну мережу. У камері нічого не горить, тому що запальника там немає.
Коли користувач відкриває кран гарячої води, спрацьовує датчик протоки і мембрана водяного вузла. Остання механічним шляхом відкриває газовий клапан і пальне надходить до газовими пальниками.
За командою контролера на електродах, розміщених близько пальника, виникає іскровий розряд, підпалює газ. Датчик полум'я фіксує появу вогню, інформує про це блок управління, після чого іскроутворення припиняється. Одночасно включається вентилятор, що нагнітає повітря.
Полум'я, регульоване контролером, нагріває воду до температури, встановленої користувачем, за чим стежить окремий датчик. При її досягненні потужність пальника знижується шляхом зменшення полум'я (модуляції) або відключенням 1-2 ступенів пальника.
Після закриття крана ГВП подача газу перекривається, пальник згасає і процес нагріву води завершується.

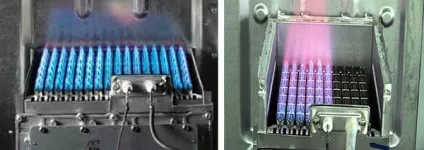

Модулирующая і ступінчаста пальник

Завдяки більш досконалої конструкції ККД турбированних колонок вище, ніж у звичайних атмосферних (88-90% проти 84%). Ефективність досягається такими шляхами:

точне дозування кількості природного газу і повітря, потрібного для горіння;
підтримка виставленої температури сприяє економії палива, оскільки газ не витрачається на зайвий нагрів;
попередній підігрів повітряного потоку в коаксіальному димоході.

Остання особливість найбільш ефективна, оскільки дає можливість повернути частину тепла, якого віднесло з димовими газами. Холодне повітря з вулиці, проходячи по коаксіальної трубі по сусідству з продуктами горіння, забирає у них теплову енергію через сталеву стінку.

Бездимохідні колонки закритого типу наділені декількома ступенями безпеки, що спрацьовують з таких причин:

зникнення тяги в димоході внаслідок відключення вентилятора після припинення подачі електроенергії;
мимовільне затухання пальника (контроль полум'я);
занадто низька або високий тиск газу на вході (автоматичний газовий клапан);
тиск у водопроводі перевищує 10 Бар (запобіжний водяний клапан);
перегріву теплообмінника, що може викликати стрибок тиску і розгерметизацію з'єднань;
дуже малі витрати води;
вихід з ладу контролера.

Примітка. При відключенні приладу по сигналу датчика перегріву теплообмінника в деяких моделях реалізовано його швидке охолодження вентилятором, які продовжують працювати після загасання пальника.

Будь-яка з перерахованих причин тягне за собою спрацьовування газового клапана і перекривання подачі пального. Причому після відключення електроенергії, загасання пальника і стрибка тиску в газовій трубі клапан спрацьовує самостійно, без втручання контролера.

Щоб оцінити всі принади експлуатації турбированних газових колонок та дізнатися їх слабкі сторони, пропонуємо ознайомитися з їх перевагами і недоліками.

Переваги бездимохідних водонагрівачів

Як ми вже з'ясували вище, газова колонка без димоходу не буває, а у випадку з турбованим агрегатами він конструктивно спрощений. Це головне достоїнство наддувних нагрівачів води, завдяки якому їх можна встановлювати в будь-якому приватному будинку або квартирі. Достатньо лише прокласти димохід горизонтально по найкоротшому шляху від апарату до зовнішньої стіни і вивести його на вулицю, зробивши отвір.

Так виглядає коаксіальний димохід, прокладений крізь зовнішню стіну

Для довідки. При необхідності коаксіальну трубу можна вивести і на покрівлю приватного будинку, проклавши його вертикально всередині готової шахти або прямо через перекриття з облицюванням з негорючих матеріалів. Подробиці про підключення димохідних труб до газових колонок викладені в цій статті.

Тепер перерахуємо інші переваги «бездимохідних» газових нагрівачів:

Підвищена ефективність і економічність в порівнянні з традиційними побутовими приладами для нагрівання води на ГВС;
Завдяки закритій камері виключено попадання шкідливих газів і неприємних запахів в приміщення;
Для установки водонагрівача досить організувати звичайну припливно-витяжну вентиляцію, оскільки зовсім обійтися без витяжки не можна. Але не доведеться ламати голову, як влаштувати в кімнаті подачу припливного повітря для горіння.
Високий ступінь автоматизації турбированной колонки робить її дуже зручною в експлуатації.
Можливість використовувати як енергоносій не тільки природний, але і зріджений газ. Правда, для цього необхідна спеціальна витяжка, влаштована в нижній зоні приміщення (пропан важчий за повітря і стелиться по підлозі).

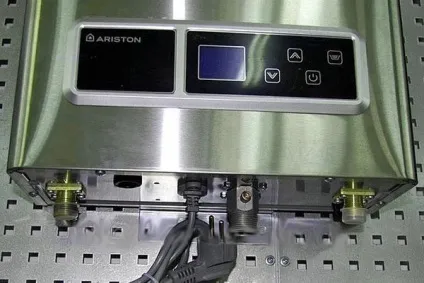

Апарат закритий з усіх сторін, зверху виходить патрубок для підключення коаксіальної труби, а знизу - штуцери для води і газу

Крім кількох датчиків, що відповідають за безпеку і підтримання температури води для потреб ГВП, колонки з примусовим нагнітанням повітря обладнані системою захисту від замерзання теплообмінника. Принцип простий: коли температура в кімнаті опуститься нижче нуля, автоматично включиться електричний ТЕН, що обігріває теплообмінник і не дає воді замерзнути.

Функція захисту від замерзання в турбированной колонці може виявитися корисною при аварійному відключенні системи опалення в зимовий період. Вона збереже дороге устаткування від розморожування, поки господарі не вживуть заходів щодо обігріву будинку. Правда, невідомо що станеться з трубопроводами холодної води, якщо вони виготовлені зі сталі або поліпропілену.

Для довідки. Не так давно у продажу з'явилися конденсаційні газові колонки, що працюють ще ефективніше турбированних. Приклад - BOSCH WTD 27AME THERM 8000 S потужністю 48 кВт і продуктивністю 27 л / хв, чий ККД перевищує 90%. Але поки вони надзвичайно дорогі (ціна зазначеного примірника - 1550 у. Е.), А тому практично недоступні пересічному користувачеві.

Пристрій конденсаційної колонки з циліндричної пальником

Про негативні моменти

Важливий недолік проточних водонагрівачів з наддувом - енергозалежність. Тобто, після відключення електроенергії ви залишитеся без гарячої води. Знадобиться електрогенератор або надійний бесперебойник. Решта мінуси цих агрегатів не настільки критичні:

Купити турбированную газову колонку вийде вдвічі дорожче, ніж атмосферну. Але якщо порівнювати покупку і монтаж в комплексі, то при відсутності димоходного каналу коаксіальна труба обійдеться набагато дешевше, ніж будівництво димоходу з цегли або прокладка утепленого сендвіча.
Вентилятори у моделей деяких виробників помітно шумлять.
Сучасний наддувний нагрівач - апарат складний, його обслуговування і чистку краще довірити навченому персоналу сервісної служби. Не маючи знань і навичок, самостійно копатися всередині колонки в пошуку несправностей не рекомендується.

Дисплей газової колонки і кнопки сенсорного управління

Примітка. У разі поломки електронний дисплей водонагрівача видасть код помилки, за яким можна визначити несправність, не вдаючись до розбирання.

Оскільки ми не порівнюємо газову колонку з електричним накопичувальним водонагрівачем, то не згадуємо про отримання дозвільних документів у газових служб на підключення водогрійного обладнання. Процедура оформлення та приєднання до магістралі обов'язкове для будь-яких газоиспользующих установок.

А ось проблеми з виведенням газоходу на фасад багатоквартирного будинку цілком реальні. Самовільно зробивши отвір (навіть в призначеному за нормами місці з дотриманням всіх відступів), ви можете зіткнутися з претензіями від місцевих служб, мотивовані псуванням фасаду, бурінням несучої конструкції будинку і відсутністю проектної документації.

Порада. Насамперед перед покупкою такої колонки отримаєте письмову згоду всіх сусідів, оскільки неприємності зазвичай починаються з їх скарг на «сморід і задуха з труби».

Відгуки реальних користувачів

Є хороша традиція: перш ніж вибрати турбированную колонку, не завадить ознайомитися з відгуками користувачів, що залишаються на тематичних формах. Ми зробили підбірку висловлювань від реальних людей про водонагрівачі різних виробників:

Микола, м.Сміла, Україна. Півроку тому поставив собі турбо колонку Арістон MARCO POLO GI7S 11L FFI. Загальний висновок - апарат гідний, не підвів жодного разу. За зовнішній вигляд однозначно п'ятірка. Але є одна особливість: підігрів заданої кількості води. Чи не розібрався в цій функції - чи то нагрів повинен вимкнутися, коли ванна набереться, то чи самому відключати за сигналом. Трохи помилився по потужності, в моєму випадку потрібно було брати Ariston GI7S 16L, а то 11 л на хвилину іноді не вистачає.
Сергій, м Київ, РФ. Зробив помилку, купивши колонку Bosch WTD15 AME з турбіною. Не сподобалася вже в процесі монтажу і підключення. Кволі якісь патрубки, страшно гайки підтискати. Перший раз відкрив воду - з'єднання потекло, довелося розкручувати, міняти гумове кільце. За експлуатації поки не знаю, не включав ще.
Олексій, м Дніпро, Україна. У нас в місті давно немає гарячої води, більшість людей поставили бойлери, а я ось вирішив колонку. До вентиляції підключати димову трубу заборонили, так що взяв бездимоходний апарат Junkers (бренд німецький, збірка португальська). Хоч набігався за всякими дозволами, але в цілому задоволений, не треба чекати, поки вода в баку нагріється. Живу на останньому поверсі, з димоходом проблем не виникло. Газівники сказали, на інших поверхах вивести трубу було б проблематичніше.
Михайло, м.Олександрія, РФ. Свою давню колонку Протон поміняв на Roda JSD20-T1, сусід поставив такий і нахвалював. Все б нічого, але у нас натиск скаче в трубі, як відкрию два змішувача відразу - нагрівач відключається, а потім запалюється знову. Газівники двічі приходили, перевірили і сказали що з апаратом все в порядку. Тепер намагаємося призвичаїтися, щоб крани відкривати по черзі, а в іншому - питань немає, гріє воду нормально.

Барвисто оформлені водонагрівачі виглядають вражаюче

В цілому відгуки про турбированних газових колонках позитивні, хоча зустрічається безліч дрібних нюансів, що доставляють незручності. Негативу висловлюється набагато менше, і то, велика частина подібних відгуків пов'язана з тим, що товар не сподобався спочатку або обладнання не вдалося встановити і підключити самостійно. Останнє цілком закономірно, адже крім володіння сантехнічними навичками, потрібно дружити з електротехнікою і знати, що багато імпортних побутові прилади чутливі до неправильного підключення фази.

Для довідки. Деяким господарям квартир, які користувалися газовими колонками раніше, не подобаються наддувні агрегати лише з тієї причини, що в них не видно процесу горіння. Це породжує певний психологічний дискомфорт і безпідставне упередження до подібних виробів. Хороша новина: у продажу можна знайти турбо - агрегати з оглядовим віконцем, наприклад, китайський водонагрівач Селена SWH 20 SE1.

висновок

Проточні нагрівачі із закритою камерою згоряння і примусовим нагнітанням повітря - апарати досить ефективні і надійні, хоча і відрізняються більш складним пристроєм і високою ціною. Але в ситуації, коли доводиться вибирати між пристроєм димоходу з нуля, купівлею електричного бойлера і установкою газової турбированной колонки, то домовласники все частіше схиляються саме в останньому варіанту.
