Світлові ліхтарі - будівельні елементи будівлі, який призначений для освітлення приміщень сонячними променями і зниження залежності від штучного освітлення.

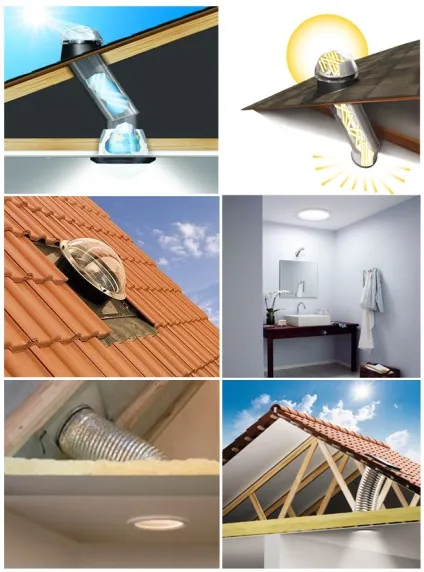

Особливо світлові ліхтарі застосовують в тих приміщеннях, де природне освітлення через вікна мінімальне (або відсутній), і є можливість прокладки через нежитловий горище світлового тунелю. За допомогою світлового ліхтаря тунельного типу можна забезпечити природне освітлення кімнат і приміщень всередині будинку, які не мають вікон (наприклад, ванна, туалет, гардеробна, комора, коридор, фото 1).

Фото 1. Світоводи тунельного типу

Світловий ліхтар: де застосовують, принцип роботи, з чого складається, маркування

Світлові ліхтарі називають по різному - «світловоди», «світлові колодязі», «світлові тунелі», система SDS (Solatube Daylighting System).

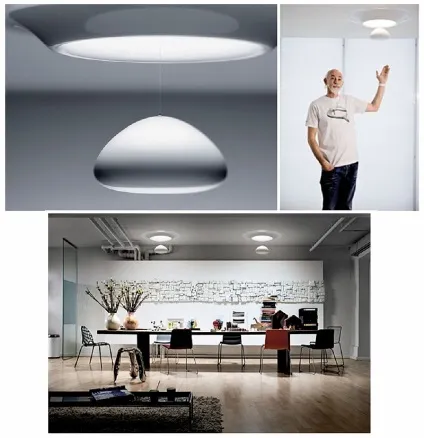

Світоводи останнім часом набирають популярність, так як володіють не складною конструкцією і досить високою ефективністю. Так, світловий тунель VELUX (Lovegrove) в похмуру погоду пропускає через себе до 440 люмен (430 люмен - 40Вт лампа розжарювання), а в сонячну погоду - 2800 люмен, фото 2. Один світловий ліхтар тунельного типу може освітлювати приміщення площею 9 м 2.

Фото 2. Світловий тунель виробництва VELUX

У наш час світлопроводи представляються такими виробниками: ALLUX, VELUX, Fakro, Solarspot тощо.

Світоводи можуть встановлюватися як у вертикальному, нахилом положеннях (покрівля з кутом від 15 ° до 60 °), так і в горизонтальному положенні (стіни).

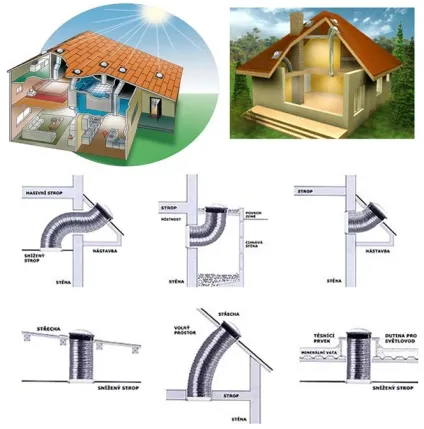

На фото 3 представлені варіанти установки світлових тунельних ліхтарів.

Фото 3. Варіанти установки світлового тунелю

Тунельні світлові ліхтарі різних виробників можуть відрізнятися в деяких елементах конструкції, але в цілому складаються з:

• зовнішній елемент - розташовується на поверхні даху (зазвичай похилій) і збирає промені денного світла. Зовнішній елемент являє собою півсферу або сферичний купол, що збирає промені світла за допомогою встановлених лінз Фрінеля. Габарити верхнього елементу круглої форми діаметром 0,25 м, 0,35 м і 0,53 м (бувають і інші розміри), вся зовнішня частина зазвичай має розмір 0,47 × 0,47 м і більше. Вище наведені круглі зовнішні елементи здатні висвітлити площа приміщення в 14, 24 і 40 м 2 відповідно (при висоті приміщення 2,4 м);
• внутрішній елемент - розсіює і рівномірно розподіляє сонячні промені в приміщенні.

Зовнішні та внутрішні елементи з'єднуються тунельними трубами. які бувають жорсткими або еластичними (зазвичай діаметр 0,35 м, довжиною до 2 м, при використанні додаткових сполучних елементів можна подовжити до 6 м).

Принцип роботи світлового тунелю

Принцип роботи світлового ліхтаря тунельного типу дуже простий: зовнішній елемент збирає сонячні промені і по відображає внутрішніх поверхонь тунельної труби передає їх на внутрішній елемент, який і розсіює в кімнаті промені світла. Внутрішня поверхня труб покрита шаром алюмінію і додатково складається з 400 шарів спеціальної відбиває плівки (відображає здатність - 99,7%). Така поверхня здатна збирати величезну кількість променів не тільки в похмуру погоду, але і навіть вночі від випромінювання Місяця і міського освітлення.

При прокладанні ліхтаря слід пам'ятати, що чим довше тунельна труба і чим більше вигинів, тим більше светопотері:

• на кожному вигині втрати становлять 10 ... 40%;
• на кожному метрі труби втрати становлять 20 ... 40%.

Для отримання максимального ефекту освітлення за допомогою тунельного ліхтаря необхідно встановлювати тунельну трубу наступного довжини:

• жорстка труба в межах 0,9 ... 6,0 м;
• гофрована труба 0,4 ... 2,0 м (гофровану трубу неможливо подовжити).

З чого складаються світлові ліхтарі?

Більш детальну структуру світловодів розглянемо на прикладі системи світловодів ALLUX і VELUX. Световод системи ALLUX складається з (фото 4 і 5):

• купола (приймача світлового випромінювання);
• покрівельного блоку;
• дзеркальної труби або світловода (светопроводящий канал, який передає світлові промені за рахунок їх відбиття від поверхні труби;
• розсіювача (светораспределяющее пристрій).
• додаткових компонентів (фото 6).

Фото 4. Пристрій світловода тунельного типу виробництва ALLUX: а) загальна схема; б) купол

Фото 5. Конструкція світловода ALLUX: а) покрівельний блок; б) розсіювач; в) жорстка тунельна труба; г) гофрована тунельна труба

Фото 6. Додаткові компоненти тунельного світловода: а) склопакет, з підвищеними теплоізоляційними властивостями; б) коліно світловий труби; в) світильник електричний (додаткова функція); г) диммер ( «Вимикач» - затемнююча шторка, яка встановлюється всередині світловий труби); д) захисна хрестовина «Антивор»

Купол виконаний з полікарбонату або загартованого скла, які має незмінними светопроводящімі властивостями і високою ударною міцністю, фото 4б.

• особлива форма і матеріал купола дозволяє не проводити додаткової очистки поверхні. Для очищення поверхні досить дощу.
• максимальний збір сонячних променів відбувається вранці і ввечері, а також в похмуру погоду.
• купол є захистом від УФ-променів.

Покрівельний блок - це алюмінієва деталь світловода, призначений для з'єднання купола до покрівлі і забезпечення надійної гідроізоляції, фото 5а.

Рассеиватель. ще називають світловий дифузор - призначений для рівномірного розподілу і м'якого розсіювання сонячних променів по всьому приміщенню. Рассеиватель виготовлений з подвійного полікарбонату, фото 5б.

СветоводALLUX (дзеркальна труба) призначений перенаправляти потрапляють промені на купол до рассеивателю, а потім і в приміщення, фото 5, в, г. Така рассеивающая здатність світловода забезпечується за рахунок дзеркальної внутрішньої поверхні. Виробником ALLUX випускається в двох варіантах:

• світловод ALLUX Plus (матеріал алюмінієвий, жорсткий, всередині срібні напилення), фото 5в;
• світловод ALLUX Flexi (у вигляді гофри, м'який), фото 5г.

Переваги застосування різного типу світловода:

Маркування світлового тунелю

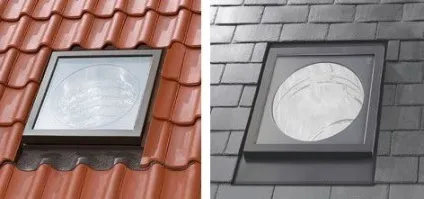

Світловий тунель VELUX має кілька різновидів, які маркуються так, фото 7:

• TWF - світловий тунель з гофрованої трубою, має також вбудований гідроізоляційний оклад для монтажу в профільоване дахове покриття (металочерепиця, композитна черепиця);
• TLF - світловий тунель з гофрованої трубою, має також вбудований гідроізоляційний оклад для монтажу в плоске покрівельне покриття (бітумна черепиця, фальцева покрівля);
• TWR - світловий тунель з жорсткою тунельної трубою, для профільованих покрівельних покриттів (металочерепиця, композитна черепиця);
• TLR - світловий тунель з жорсткою тунельної трубою, для плоских покрівель (бітумна черепиця, фальцева покрівля).

Фото 7. Різновиди світловодів тунельного типу: для профільованих покрівельних покриттів (ліворуч) і для плоских покрівель (праворуч)

Переваги застосування світлових тунельних ліхтарів

1. Простота установки і невеликий обсяг робіт по монтажу.
2. Економія електроенергії, яка витрачається на додаткове освітлення приміщення (до 60% на освітлення приміщень будинку).
3. Можливість забезпечення денним освітленням приміщення без вікон.
4. Висока довговічність (гарантія виробника 5 років).
5. Світлові вікна ліхтаря не пропускають тепло в приміщення влітку і холод взимку.
6. Чи не споживає електроенергії в ході експлуатації (при прямому призначенні, без додаткових функцій),
7. Простота в обслуговуванні.
8. Можливість регуляції освітлення.
9. За допомогою фірмових аксесуарів доукомплектації світловий тунель може мати функцію провітрювання, а також використовуватися в якості світильника в нічний час.

Недоліки застосування світлових тунелів

1. Не дуже висока ефективність в районах з коротким світловим днем.
2. У зимових умови можлива ймовірність покриття сніговим покривом, що на час призводить до припинення подачі світлових променів в приміщення.

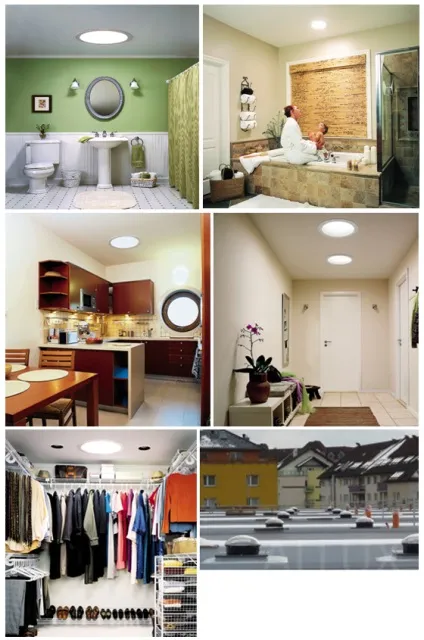

На фото 8 представлені приклади світлових тунелів, які успішно експлуатуються.

Фото 8. Приклади використання світлових тунелів
