Трубогиб своїми руками - від роликового до шаблонів
Гнуті деталі з круглих або профільних труб широко використовуються при монтажі трубопроводів, декоративній обробці, будівництві теплиць, парників, навісів, альтанок і гаражів. Трубогиб своїми руками зробити нескладно, як зразок можна використовувати один з інструментів або верстатів промислового призначення, пошукати креслення чинного трубогиба в інтернеті, або, вивчивши докладно принцип дії і конструктивні особливості, створити свій варіант.
Чому це варто того
Чому трубогиб саморобний актуальний і для промислових підприємств зрозуміє кожен, коли побачить ціни на верстати заводського виготовлення. При самостійній збірці верстата для гнуття труб, навіть якщо доведеться купувати всі деталі на ринку або в магазині, він обійдеться в кілька разів дешевше, ніж при покупці. Тим більше, що трубогиб зроблений своїми руками можна максимально пристосувати під свої потреби, внісши зміни в базові креслення, відповідно до специфіки його майбутнього використання.
Основні види трубогибов
Саморобний Трубозгинальні верстат можна зробити по одному з чотирьох основних типів:
Кожен з таких верстатів має свої особливості застосування і сферу використання, тому вибір пристрою залежить від передбачуваного застосування. Наприклад, для гнуття мідних і тонкостінних сталевих труб незамінний роликовий обкатний трубогиб.
Особливо зручний мобільний трубогиб при монтажі опалення або водопроводу - його можна взяти з собою на об'єкт або винести на вулицю. У валізці сантехніка або зварника він не займає багато місця і вага його цілком прийнятний - 1-2 кг.
Саморобний роликовий трубогиб
Такий інструмент дозволяє гнути труби під кутом 180 0 з малим радіусом, який залежить від діаметра труби і визначається за спеціальною таблицею. Регулювати радіус можна заміною опорного ролика. Цю операцію необхідно передбачити при виготовленні трубогиба своїми руками.
Таблиця допустимих радіусів гнучкі латунних і мідних труб круглого перетину.
Третя позиція в таблиці показує довжину від зрізу труби, при згинанні з її краю. При згинанні труби в будь-якій точці по довжині, актуальні тільки дві перші цифри.

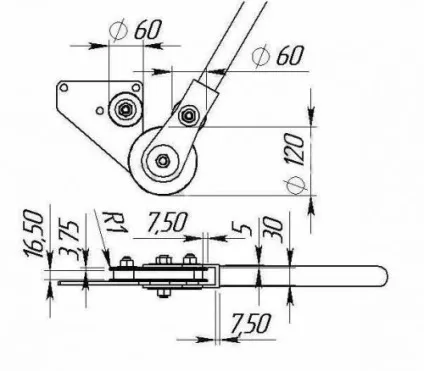

Перед тим, як зробити трубогиб в домашніх умовах роликового типу, необхідно подивитися на типовий проект і фото заводського трубогиба. Зіставивши інформацію, бажано розробити свою технологічну схему і приступити до виготовлення.
Фото промислового інструменту
Замість опорного ролика зручніше використовувати тільки його половину, сегмент. Таким чином, інструмент виходить легше при тих же можливостях.
Трубогиб для великих радіусів
Як і обкатний, такий верстат-трубогиб зробити своїми руками для профільних труб не становить особливої складності. Креслення і принципові схеми верстатів є в інтернеті і відповідній літературі.
Знайти тут можна як ручні, так і електричні, стаціонарні та пересувні. Як виглядає промисловий трубогиб великих радіусів для профільних труб показано на фото.
Принципова схема і робочий орієнтовний креслення наведено нижче. Як і у випадку з обкатних верстатом, розміри можна змінювати відповідно до своїх потреб. Ролики купуються в готовому вигляді або виточуються на токарному верстаті з міцної сталі. Для мідних і латунних труб їх можна зробити з міцного дерева, наприклад, дуба або бука. Гнути на такому верстаті можна як профільні, так і круглі труби. Особливості роботи пристроїв від різних виробників - в ролику.
Схема прокатного трубогиба

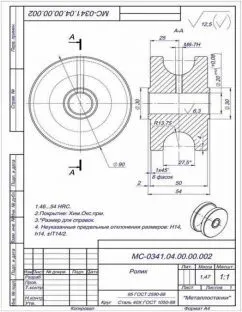

Ролики для трубогиба
Для круглої труби
Для профільної труби
арбалетні трубогиби
Штоковий трубогиб своїми руками, докладні креслення якого будуть приведені нижче, зробити можна з використанням як гідравлічного автомобільного домкрата, так і з застосуванням механічної гвинтовий системи притиску. У першому випадку працювати можна буде зі сталевими трубами практично будь-якого діаметру і товщиною стінки більше 2 мм. У другому - зі сталевими, мідними і будь-якими трубами з кольорових металів діаметром не більше 32 мм.
Домкрат можна встановити будь-якої вантажопідйомності - від 5 до 15 тонн, наскільки вимагає передбачуваний вид діяльності і фінансові можливості. Домкрати пляшкового типу, вантажопідйомністю понад 5 тонн, досить дорогі, купувати їх для використання в домашній майстерні, де гнучка проводиться час від часу, економічно недоцільно. А ось для цеху або майстерні - чим потужніший домкрат, тим краще. Для нього робота завжди знайдеться, якщо не в складі трубогиба, то під автомобілем точно.
Арбалетний трубогиб конструктивно обмежений по кутом вигину - він може гнути трубу тільки до кута 90 0. Якщо потрібен більший кут, то догнуть заготовку можна за допомогою важеля або лебідки, але в цьому випадку знадобиться опорний пуансон або шаблон з металу або дерева.
При догібке тонкостінних труб є ризик деформації внутрішніх ділянок стінок. Таку загрозу можна виключити, заповнивши трубу сухим дрібним піском і закупорити торцеві отвори. Схожа технологія використовується в дорнових трубогиба і при виготовленні змійовиків. Товстостінні труби догібаются легше, але і тут необхідна опора у вигляді шаблону або металевого сегмента. Зовнішній вигляд арбалетного трубогиба повністю розкриває схему його дії.

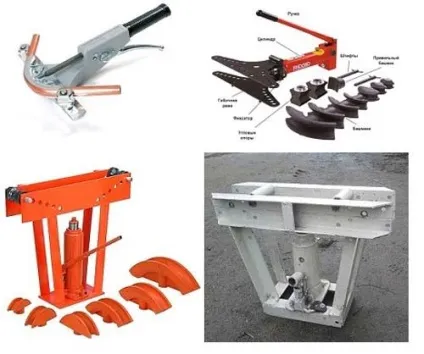

Промислові та саморобні трубогиби такого виду на фото:
Промислові моделі гідравлічних трубогибов комплектуються набором пуансонів різного радіусу і ширини канавки. Замінити їх в роботі нескладно. Вони робляться з міцної інструментальної сталі і не деформуються під час гнучкі, забезпечуючи високу точність радіусу.
Купити пуансони заводського виготовлення можна в будь-якому розмірі і для саморобного гідравлічного трубогиба. Тільки при покупці не слід економити. Якщо вибрати недорогі китайські інструменти, то можна потрапити на досить неміцні опори, які при згинанні мідних і кольорових труб дуже навіть непогані, але для стали, особливо нержавійки, абсолютно не годяться.
У ролі пуансона можна використовувати розрізані навпіл по діаметру старі шківи. Така операція досить трудомістка, але здійсненна навіть в домашніх умовах. Знайти шків відповідного діаметру і ширини канавки можна на ринках, в магазинах, інтернеті або навіть в пунктах прийому металобрухту. Ціна їх, як правило, не дуже висока і в порівнянні з домкратом дуже навіть прийнятна.
Опорні ролики, як і для обкатних трубогибов, як виготовляються самостійно, так і пристосовуються готові. При передбачуваному великому обсязі робіт, їх бажано встановити на підшипники - тертя кочення в цьому випадку дасть виграш в швидкості роботи.
Принципова схема саморобного трубогиба з домкрата:
Робоче креслення можна зробити на базі наступного малюнка:
Слід зазначити, що арбалетні трубогиби можуть працювати як в горизонтальному, так і у вертикальному положенні. Але для перекладу лінії згину в горизонталь, стандартні домкрати для автомобілів необхідно доопрацювати. Стандартні призначені тільки для вертикального використання і не будуть працювати навіть під нахилом більше 45 0.
У магазинах інструментів можна купити арбалетні домкрати сантехнічного призначення для гнучкі мідних труб і тонкостінних сталевих. Вони розраховані на горизонтальне положення і в багатьох випадках ними можна працювати однією рукою. Багато різновидів арбалетних трубогибов оснащуються механічним, а не гідравлічним приводом. При роботі з кольоровими металами, зусилля на штоку цілком вистачає навіть для гнучкі труб до 30 мм діаметром.
Шаблони і пружини
Якщо гнучка труб проводиться час від часу або носить характер одноразової операції, наприклад, при спорудженні теплиці на дачі або навісу на автомобіль, ганку або альтанки, то будувати складний трубогиб немає ніякої необхідності. Круглу або профільну трубу можна при мінімумі зусиль зігнути з достатнім ступенем точності на шаблоні.
Як виготовити шаблон можна подивитися на фото:
Таким способом можна гнути труби досить пристойного радіуса без ризику деформації внутрішньої поверхні. Якщо труба товстостінна, то в якості тягового пристосування можна застосувати лебідку або домкрат через важіль. Але для роботи з трубами до 40 мм, як правило, вистачає м'язового зусилля середньої людини. Використовувати шаблон можна як в горизонтальному, так і у вертикальному положенні.
Виготовлення саморобних трубогибов - операція нескладна і щодо нетривала. Особливих фінансових затрат не буде потрібно, за винятком покупки домкрата. Але навіть в цьому випадку інструмент своїми руками буде коштувати набагато дешевше покупного.
