Досить нескладний у виготовленні держатель для комбінованих гайкових ключів.
Привіт всім любителям саморобок!
Як відомо, всім нам завжди доводиться користуватися ріжковими гайковим ключем. Буквально щодня, необхідно буває підкрутити або відкрутити якусь гайку, на якому-небудь пристрої, як вдома, так і в гаражі або в майстерні.
Природно, що при цьому дуже бажано мати повний комплект гайкових ключів, ну, або, принаймні, хороший набір ключів, для гайок самих ходових розмірів.

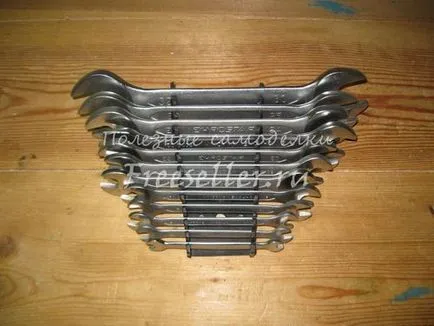

У мене теж є подібний набір ключів, куплений ще кілька років тому. Причому ці ключі досить компактно вставляються в пластмасовий тримач, який до того ж можна вішати на стіну.
Раніше цей набір висів у мене на стіні в майстерні. Однак практика показала, що при такому розміщенні і на такому утримувачі, цими ключами не дуже зручно користуватися.
По-перше, при такому розміщенні, не видно розмірів ключів. А оскільки зібрані вони досить компактно, то часто доводиться помилятися у виборі ключа потрібного розміру.
По-друге, пластмасовий тримач, показаний на фото, виявився дуже ненадійний, оскільки вже через рік використання він став поступово руйнуватися.
У підсумку, я вирішив зробити саморобний утримувач для цього набору ключів, на який їх було б зручно вішати або знімати, а також були б добре видно розміри всіх ключів.

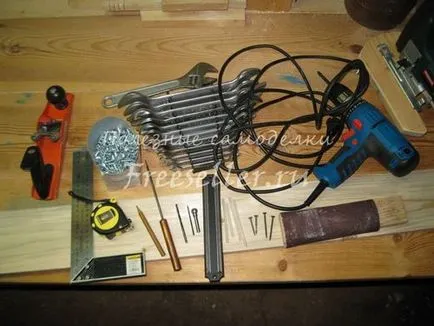

Для того щоб зробити такий держатель, мені знадобилися такі приналежності:
Матеріали і кріпильні елементи:
- Відрізок дошки товщиною 2 см, шириною 12 см, і довжиною 95 см;
- Магнітний тримач для ножів;
- Два шурупа по дереву 4х25 мм;
- Два шурупа по дереву 4х40 мм;
- Шурупи з прессшайбою 4х20 мм;
- Кембрики діаметром 5 мм, або схожі пластикові трубочки;
- Сам набір гайкових ключів, плюс розвідний ключ.
- Креслярський і міряльний інструмент (олівець, рулетка і косинець);
- Електролобзик з пилою для фігурного різу;
- Свердло по металу діаметром 2,5 мм;
- Свердло по металу діаметром 4 мм;
- Сферична фреза по дереву;
- Викрутки біта РН2, для загвинчування;
процес виготовлення

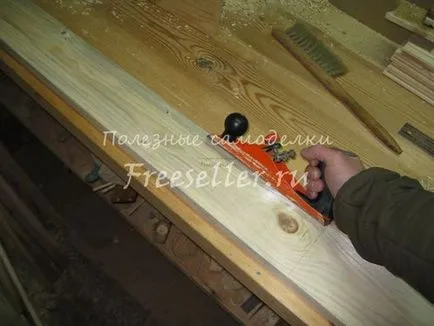

Для початку, знімаємо рубанком фаски на лицьових кромках дошки-заготовки, а краще навіть їх трохи закруглити.

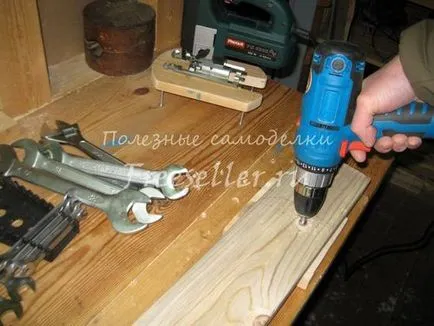

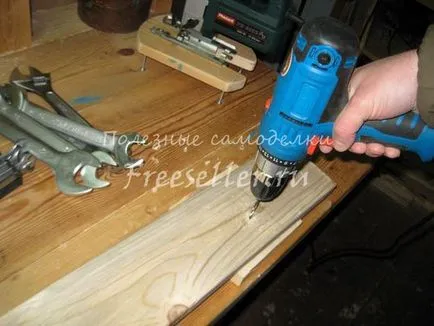

Потім робимо розмітку дошки, яка буде служити держателем, і просвердлюємо на її кінцях отвори діаметром 4 мм, під шурупи, за допомогою яких ми будемо кріпити держатель на стіну.
Раззенковиваем ці отвори під головки шурупів, сферичної фрезою по дереву.

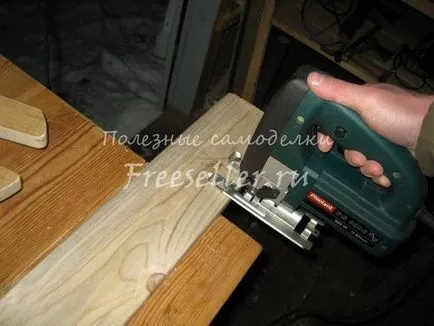

Тепер відпилюємо лобзиком кінці біля дошки-власника.

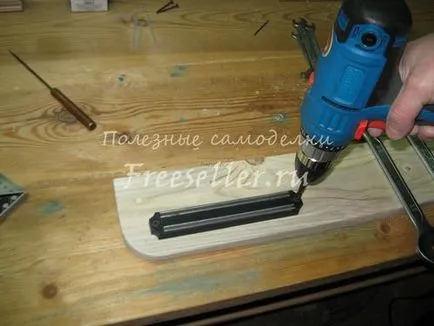

Потім проводимо обробку наждачним папером і прикручуємо шурупами до лівої частини дошки-власника магнітний тримач для ножів.
Для цієї мети, я взяв старий короткий тримач для ножів, який висів у нас на кухні. Але зараз на кухні повісили новий власник, а цей як раз підійде для того, щоб вішати чотири найменших ключа.

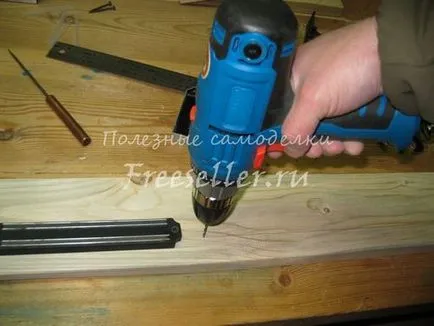

Відразу за магнітним утримувачем, наколює шилом і свердлимо два глухих отвори, свердлом діаметром 2,5 мм.
Свердлимо ці отвори на глибину приблизно 10 мм.
Відстані ж між цими отворами має дорівнювати ширині рукоятки ключа, який ми будемо вішати в цьому місці, плюс приблизно 10-14 мм, для великих ключів (від 20 мм, і більш), або 7-10 мм, для маленьких (менше 20 мм.).

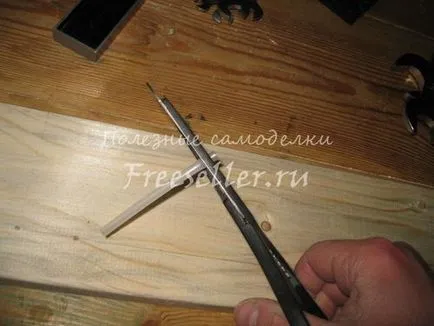

Потім відрізаємо два однакових шматочка кембрика або пластикової трубочки, довжиною приблизно 6-10 мм, знову ж довжина цих шматочків залежить від розміру, і, зокрема, від товщини конкретного ключа.

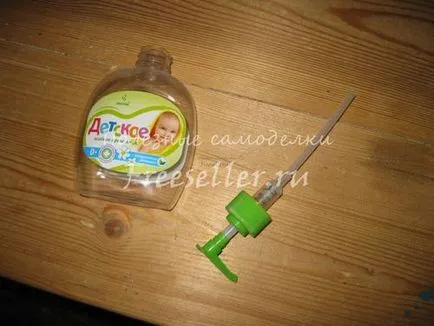

До речі, якщо під рукою немає відповідного кембрика, або ж просто шкода його використовувати для таких цілей, то можна просто скористатися ось такими пластиковими трубочками від флаконів рідкого мила.
Я як раз їх і використовував. Ці трубочки добре підходять по діаметру до шурупів з прессшайбою.
Відрізані шматочки трубочки, одягаємо на шурупи з прессшайбою.

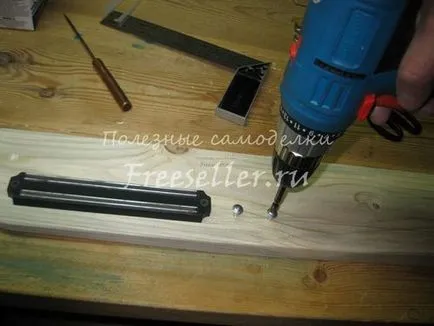

І укручуємо ці шурупи в просвердлені отвори.

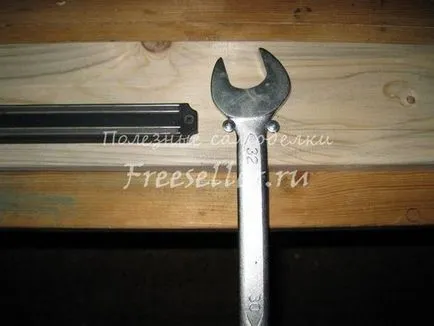

І ось у нас вже готовий держатель для найбільшого ключа.

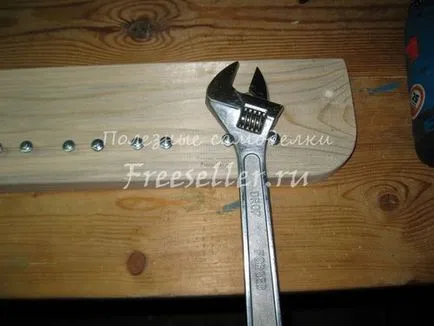

Аналогічно робимо і для всіх інших ключів (не забуваючи вимірювати ширину рукоятки кожного ключа і вибирати по ній відстань між шурупами), включаючи і розвідний ключ.

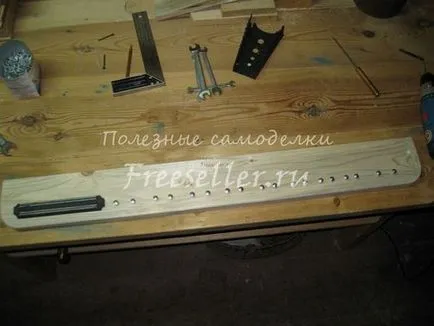

І ось наш власник практично готовий!
І тут я вирішив для більшої наочності і простоти користування, зробити на тримачі написи з розмірами кожного ключа.
Для цього я надрукував на комп'ютері, такі ось етикетки.

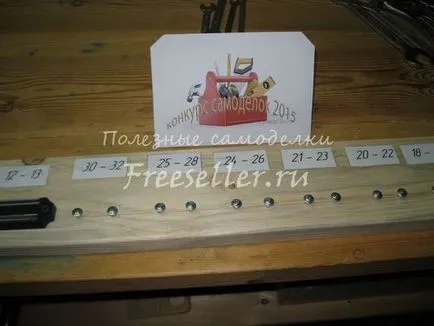

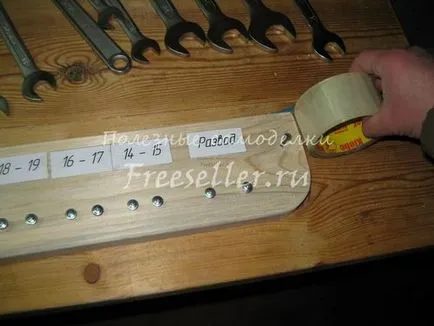

Потім вирізав їх і приклеїв скотчем до дошки власника зверху.
Єдино, я не став робити наклейки, для трьох найменших ключів на магнітному тримачі, оскільки це і незручно, та й не потрібно, так як ці ключі самі часто використовувані, і вони і так дуже просто розрізняються.
І ось наш власник готовий остаточно!

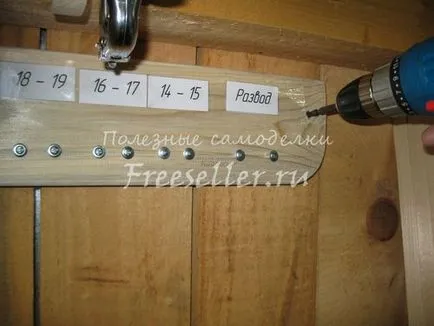

Тепер залишилося тільки прикрутити його шурупами до стіни, на постійне місце.
І розвісити всі ключі.

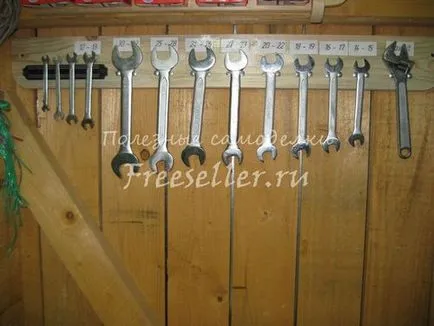

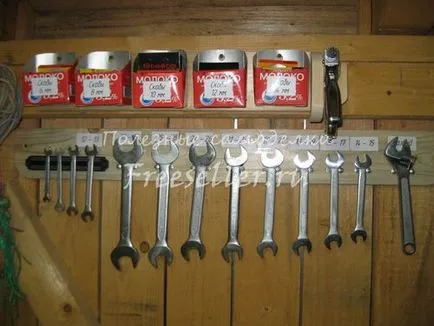

І ось наш тримач укомплектований ключами!
Ось його загальний вигляд.

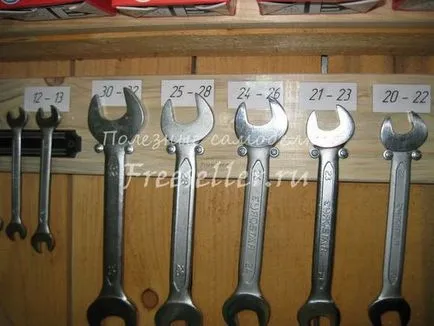

Як видно все ключі висять досить надійно, а знімати їх також легко, досить просто взяти рукою потрібний ключ, трохи підняти його вгору і кілька повернути. При цьому ключ виявляється в руці відразу в робочому положенні.
Крім того, виявилося, що такий держатель з шурупів має ще одна перевага. У тому випадку якщо ключ висить досить туго, або навпаки бовтається, можна це підрегулювати, просто підкручуючи підтримують його шурупи і домогтися, таким чином, найбільш оптимального варіанту.
Загалом, на мій погляд, вийшов досить зручний і функціональний тримач. Тому можу порадити всім, у кого є необхідність у виготовленні держателя для комбінованих гайкових ключів, скористатися подібною конструкцією.
Ну, а в мене на цьому все!
Всім поки, корисних саморобок та удачі в самодельческом творчості!
