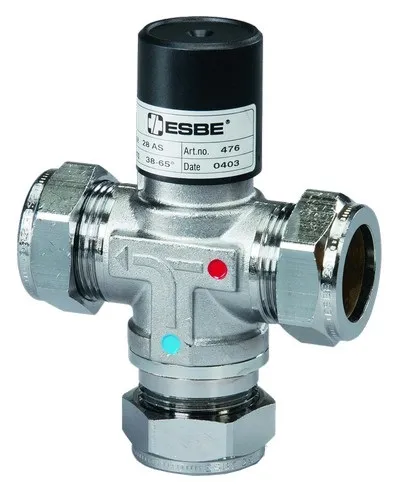

Триходовий клапан для опалення з терморегулятором, його види, пристрій

В процесі проектування опалювальної системи проводиться розрахунок необхідної потужності теплових приладів. Так вдається забезпечити в приміщеннях комфортні умови проживання. Однак, можуть бути присутніми зовнішні чинники, через які температурні умови в будинку можуть змінюватися. Щоб підтримувати задану температуру в приміщенні, потрібно регулювати температуру теплоносія в системі опалення. Для цієї мети призначений триходовий клапан для опалення. За рахунок застосування терморегулятора управління температурним режимом стає зручнішим.

Ще одним призначення такого клапана є розподіл теплоносія по різним контурам. Наприклад, в опалювальні радіатори повинна надходити вода однієї температури, а в системі «теплої підлоги» температура теплоносія має бути іншою. Триходовий клапан не служить для зменшення потоку робочого середовища, а лише змішує кілька потоків в один, повідомляючи йому задану температуру. Або розділяє один потік на два, що йдуть в різні контури.

Пристрій і робота клапана

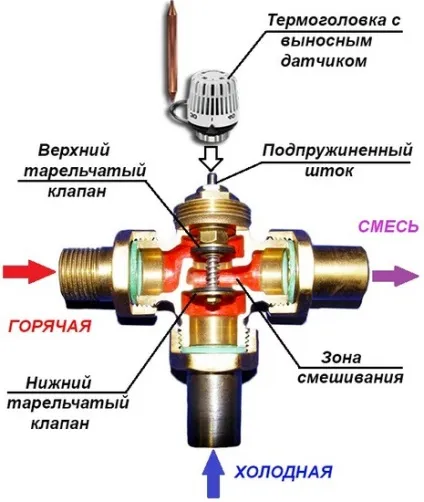

Конструктивно триходовий клапан для опалення з терморегулятором або без нього складається з металевого корпусу з трьома патрубками. Усередині корпусу знаходиться механізм, який здійснює управління потоками теплоносія в автоматичному режимі. Даний механізм буває двох типів:

Сідельний. Управляється робочим штоком, який рухається вгору і вниз. Кінець штока виконаний у вигляді конуса. Усередині клапана є сідло, яке перекривається частково або повністю конусним наконечником штока в процесі його переміщення.
Поворотний. Регулятором у нього служить куля або сектор, що має отвір для проходу рідини. Даний куля повертається, відкриваючи або перекриваючи потік теплоносія. Принцип роботи такий же, як і у звичайного кульового крана.

Коротко розглянемо, як працює триходовий клапан, який має терморегулятор. Температура теплоносія утримується краном в заданих межах. При зміні температури щодо такої межі відбувається зміна обсягу розширюється рідини (газу), яка знаходиться в регуляторі. Рідина тисне на шток, який відкриває магістраль з холодною або гарячою рідиною. Тим самим температура знову вирівнюється до заданих показників.

види клапанів

За принципом роботи дана арматура підрозділяється на 2 типи:

Принцип роботи змішувального триходового клапана

Розділовий клапан. Він виконує прямо протилежну роботу, розділяючи один потік на два контури. Відповідно, у нього є тільки 1 вхід, але 2 виходи. Такі крани популярні в системах обв'язки водонагрівачів. Якщо необхідно розділити потік теплоносія на 2 частини, то без такої арматури обійтися просто неможливо. Тим більше, що можна регулювати кількість надходить в різні контури рідини.

Внутрішня конструкція двох типів клапанів помітно різниться. В клапані змішувального типу встановлено шток з одним перекриває елементом, який рухається між двома подаючими патрубками. У роздільному ж крані на одному штоку знаходяться 2 таких елемента. Коли один клапан відкриває перший прохід, другий клапан автоматично перекриває другий патрубок.

Управління триходовим клапаном

Триходовий клапан для опалення з встановленим терморегулятором може управлятися вручну або автоматично:

1. Ручне управління. Такий триходовий термостатичний змішувальний клапан практично нічим не відрізняється від звичайного кульового крана. Його призначення видають лише 3 патрубка на корпусі. Господарі приміщення самостійно можуть регулювати ступінь нагрівання радіаторів та системи теплої підлоги, температуру в інших контурах. Для цього достатньо просто повернути ручку в відповідне положення. Незважаючи на те, що такі крани є недорогими, користуватися ними не зовсім зручно. Необхідно постійно стежити за температурою теплоносія і регулювати її.

2. Автоматичне управління. Такий триходовий клапан працює без стороннього втручання. Достатньо лише один раз виставити йому настройки. Розрізняють такі різновиди зовнішніх приводів, які керують роботою крана:

Найпростіший термостатичний елемент - розширюється рідина (газ), яка знаходиться всередині термоголовки. Залежно від налаштувань температури теплоносія, вона змінює свій обсяг і тисне на шток, який відповідає за підтримання потрібної температури води в системі. Для контролю температури води застосовується датчик на трубі з теплоносієм, який з'єднаний капілярної трубкою з терморегулятором.

Автоматичний триходовий клапан з термоголовкою

Електропривод (сервопривід) в комплекті зі спеціальним контролером. Датчик знімає показання температури теплоносія і передає їх на контролер. За командою контролера спрацьовує електропривод, що змінює положення штока всередині крана.

Триходовий клапан з сервоприводом

Особливості монтажу триходового клапана

Триходовий клапан в системі опалення може встановлюватися як при одноконтурному, так і при Багатоконтурні розподілі теплоносія. Наприклад, такий варіант відмінно підійде для двоконтурної системи, в якій теплоносій подається в радіатори опалення, а також в систему теплої підлоги.

Установка арматури особливої складності не представляє. На корпусі крана є стрілка, що показує напрямок потоку теплоносія в системі. Тому встановити арматуру неправильно практично неможливо. Єдине, на що необхідно звернути увагу, так це на місце розташування клапана. Він повинен бути врізаний в магістраль до циркуляційного насоса. Це гарантує нормальну працездатність опалювальної системи.

Розташування триходового клапана в опалювальній системі

Коли Ви встановлюєте триходового клапана, необхідно стежити за тим, щоб всередину крану не потрапили сторонні предмети або сміття. Ця вимога особливо актуально в тому випадку, якщо кран встановлюється звареним способом. Шматочок окалини або крапля розплавленого металу здатні порушити нормальну роботу крана, а то і зовсім привести до його заклинювання. Саме тому краще виглядає різьбове з'єднання.

Порада: Бажано забезпечити можливість зняття крана з опалювальної магістралі для профілактичної перевірки або ремонту. Таку перевірку рекомендується виконувати перед початком кожного опалювального сезону.

Як вибрати триходовий клапан

Важливим моментом є вибір відповідного триходового крана. Для того, щоб відразу вибрати його правильно, не витрачаючи час на наступний обмін, необхідно керуватися наступними порадами:

1. Попередньо дізнайтеся витрата теплоносія в вашій системі. Це можна взяти з документації, що додається до опалювального котла. Далі можна вибирати клапан по пропускній здатності.

2. Спосіб управління клапаном. Він може управлятися вручну або автоматично. Якщо вам зручніше управляти роботою клапана вручну, то вибирайте недорогий триходовий кран ручного типу. Якщо віддаєте перевагу автоматику, то визначитеся з типом автоматичного управління. Наприклад, клапан буде реагувати на температуру теплоносія або на температуру кімнатного повітря.

Порада: Клапан з автономним терморегулятором обійдеться дешевше, ніж модель з електроприводом. Та й безпеку у такого пристрою буде вище. Також врахуйте, що клапан із зовнішнім контролером - це практично найдорожчий варіант такої арматури.

3. Діапазон змінюваних температур. Знаючи температуру теплоносія, який буде циркулювати в опалювальній системі, вибирайте пристрій з відповідними температурними характеристиками.

4. Матеріал корпусу. Такі крани найчастіше виготовляють з латуні, яка має хороші антикорозійні властивості. Саме такий матеріал рекомендований до покупки. Чавунні ж крани випускаються тільки великих діаметрів, тому їх застосування досить специфічно.

5. Діаметр патрубків. Він повинен відповідати діаметру наявних в будинку опалювальних трубопроводів. Тоді не доведеться додатково купувати перехідники.

Правильно вибравши і встановивши триходовий кран з терморегулятором, ви забезпечите свій будинок надійною системою опалення в залежності від своїх потреб. Тим самим не тільки буде досягнутий максимальний рівень комфорту в будинку, але і будуть заощаджуватися енергоносії. Такий підхід в сучасному світі є єдино вірним в усіх відношеннях.
