Трифазне підключення приватного будинку - схема і важливі особливості
Переваг у трифазного підключення приватного будинку багато. Одне з них - в можливості рівномірного розподілу навантаження між лініями, що зі збільшенням кількості побутової техніки в наших оселях уже не просто раціональний підхід до організації ен / постачання, а необхідність. Будь-яка робота починається з планування. Ось і розберемося, як грамотно скласти схему трифазного підключення приватного будинку в залежності від місцевої специфіки.
Слід пояснити, що перехід на трифазне ел / постачання ніяк не підвищує споживану потужність, як багато хто помилково вважає. Її ліміт для приватного будинку встановлюється ресурсопостачальними організацією і залежить від ряду факторів - власних можливостей постачальника, кількості абонентів, технічного стану ліній, обладнання і так далі.
Що врахувати при підключенні

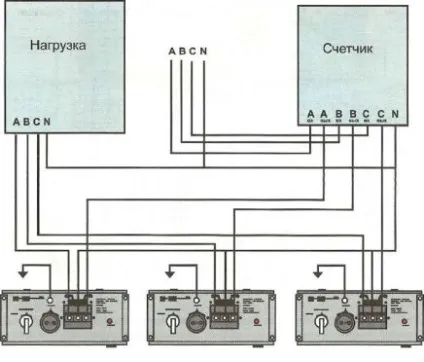

Для виключення вірогідності перекосу фаз, різких стрибків напруги навантаження по ним повинна розподілятися рівномірно. Але розрахунки робляться лише приблизні, тому що неможливо заздалегідь передбачити, які саме споживачі в певний момент будуть включені. Крім того, якщо в приватному будинку є імпульсні прилади, то їх пуск супроводжується підвищеним енергоспоживанням. Тому обов'язково знадобляться стабілізатори, інакше перевантаження будь-який з фаз викличе некоректну роботу інших.

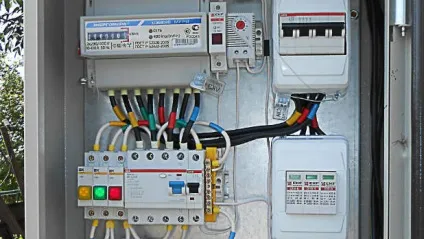

Силовий (розподільний) щит для трифазного підключення значно габаритніший, ніж щит для однофазної схеми. При її переробці замінити бокси за принципом «один в один» навряд чи вийде. Це пов'язано з великою кількістю захисних елементів і приєднуються проводів (кабелів). Доведеться шукати інше місце для його монтажу електрощитка.
Хоча тут є і інші варіанти. Ось один з них. На вулиці встановлюється тільки щиток введення (наприклад, ЩРУН 3-12), а всередині - кілька невеликих пластикових, кожен (зі своєю комплектацією) на окрему фазу. Те ж стосується і надвірних будівель (сараю, гаража, майстерні і так далі), всередині яких доцільно розташовувати такі ж маломірні бокси.
При установці лише одного щитка поза приватного будинку (зустрічається і таке рішення) використовується бокс зі ступенем захисту IP31 (або 54).
Особливості трифазного підключення і реалізовані схеми
Існує 2 технології - прокладка кабелю в грунті (підземний спосіб) і повітряна лінія. Для приватного будинку доцільніше вибрати другий варіант.
- Значно менший обсяг робіт.
- Можливість прокладки лінії по будь-якій схемі.
- Вартість підключення набагато нижче. Одне з обгрунтувань - використовувані для організації електропостачання повітряним способом проводи (СІП) за визначенням дешевше (за 1 п.м.) кабелю. До того ж при укладанні останнього траса може згинатися в залежності від особливостей грунту на ділянці і його планування, що збільшує витрату монтажної продукції.
- Ремонтопридатність такої лінії трифазного підключення значно вище.

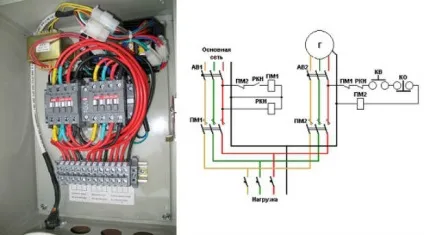

Резервне живлення не береться до уваги. Перемикання на нього передбачається незалежно від обраного способу, тому на основну схему параметри (тип, потужність) автономного генератора не впливають.
Особливості повітряного підключення

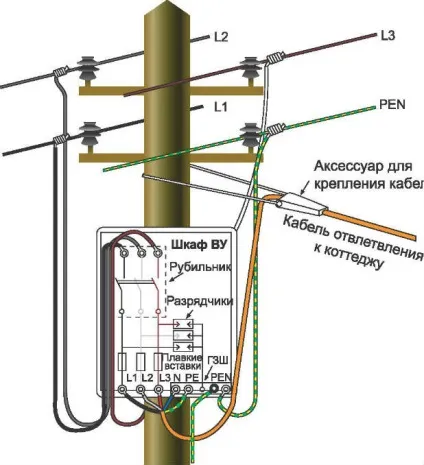

Мінімальні відступи показані на схемі.
Їх слід витримувати. Наприклад, якщо між приватним будинком і найближчій опорою більше 15 м, то доведеться ставити ще один, додатковий стовп. Це пояснюється просто - для виключення значного провисання (або навіть обриву проводів) під навантаженням - крижаний, снігового, вітрового. Це також регламентовано. Мінімальна відстань від проводів (в м) до: проїжджої частини - 6, тротуару - 3,5. Тобто вони не повинні заважати ні проїзду габаритного автотранспорту, ні вільному переміщенню людей.
Потрібно взяти до уваги і те, що траса прокладається так, щоб виключити дотик до будь-якого її ділянці гілок великих дерев, які при сильному вітрі можуть її пошкодити. Висота точки приєднання трифазного лінії до споживача (приватного будинку) - від 2,75 або більше, при необхідності. Мається на увазі, що саме там розташовуються ізолятори. До них і підводиться ел / харчування, а вже потім воно подається на силовий щит.
Часто зустрічається така рекомендація - розташувати його на стовпі. Але наскільки це грамотно в плані ремонтопридатності? Якщо виб'є вступної автомат, та ще вночі, тим більше взимку - що робити? Оптимальне рішення - закріпити щиток на фасаді приватного будинку.
Ось кілька найбільш поширених схем трифазного підключення:
Увага! Безпосереднє підключення лінії до джерела 3-ф напруги має право робити тільки представник ресурсопостачальними організації. Він же знімає початкові показання лічильника, виробляє його опломбування та постановку на облік.
