Як влаштований льодовий каток, як це зроблено
Напевно, кожен з Вас хоч раз відвідував заходи на штучному льоду - будь це хокейний матч, змагання з фігурного катання або просто групове катання.
Тут мені хотілося б розповісти про зворотну сторону отримання штучного льоду, на прикладі, невеликого льодового комплексу.
Як правило, ми не проходимо далі прокату ковзанок і самого льоду. Я запрошую Вас відвідати серце ковзанки - приміщення, де розміщено холодильне обладнання.
Загальна інформація:
Цей льодовий каток розміщений в м.Олександрівськ Пермського краю. У краї в останні роки побудовано і вже експлуатується кілька подібних ковзанок в невеликих районних містах і селищах ..
З розмов з людьми - маленьке містечко чекав відкриття ковзанки з великим нетерпінням
Взагалі без льоду - штучний каток вдає із себе гладку бетонну поверхню. Але всередині - це цілий листковий пиріг - в бетонних шарах укладені трубки, де тече рідкий хладоноситель.
Як правило вУкаіни, як холодоносіїв льодових полів використовується 40% водний розчин етиленгліколю (далі просто гліколь).
Практично будь-який автомобіліст знає, що це таке - в автомобілях розчини гликолей відомі, як тосоли.
Під ним укладають ще шари тепло - і пароізоляції, а потім ще один бетонний шар з трубками підігріву грунту від промерзання. Ці шари потрібні, щоб грунт під льодовим полем НЕ промерз і його не здуло. Якби цього не було - ми отримали б під льодовим шаром вічну мерзлоту - з усіма наслідками, що випливають звідси наслідками: спученням і підйомом грунту.
Трубопроводи в самому полі виконують з поліетиленової труби. Діаметр трубок всього 25 мм. За довгим краях поля розкладають колектори і між ними розкидають вже ці труби.
У трубну систему льодового поля подається гліколь з температурою -12 град С, на виході з поля його температура повинна бути - 9 град С.
В якості холодоагенту застосований фреон R404a. Холодоносій льодового поля та підігріву грунту 40% водний розчин етиленгліколю.
Холодильний центр (приміщення, де розташовано холодильне обладнання):
Серце будь-якого ледого катка часто називаються по різному: холодильний центр, приміщення холодильної установки та інше, все залежить від фантазії проектувальника або архітектора). Там розміщується практично все основне обладнання системи холодопостачання.
Для монтажу труб гліколю застосовані сталеві труби, для фреону - мідні.

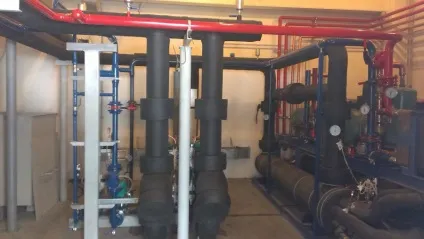

Фото - Загальний вид холодильного центру
На передньому плані насоси: системи охолодження поля (основний і резервний) - вони впізнавані по по чорним ізольованим трубопроводах, насос підігріву грунту і невеликий насос для підживлення / заповнення системи.
Разом 4 штуки.
Насоси забезпечують циркуляцію холодоносія (теплоносія) по системам трубопроводів і по трубках льодового поля.
Справа власне сама холодильна машина - про неї нижче.
Видно, що трубопроводи і арматура 40% водного розчину етиленгліколю виконані в ізоляції зі спіненого каучуку. Це зроблено для того, щоб уникнути випадання конденсату з повітря на холодній поверхні труб.
Фото - Насоси основного контуру льодового поля. На задньому плані щит управління всіма насосами.

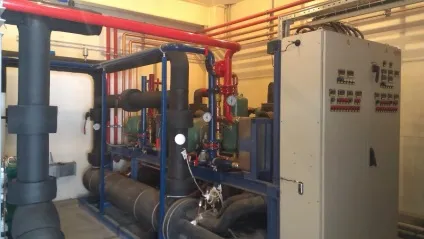

Фото - Загальний вигляд холодильної машини
Власне сама холодильна машина: в ній і відбувається безпосереднє охолодження гліколю в кожухотрубних теплообмінник (внизу самої машини) - він виступає в ролі випарника, де за рахунок кипіння фреону, відбувається відбір тепла від гліколю циркулюючого в поле. Рух газоподібного фреону по системі здійснюють два гвинтових компресорах (зелені на задньому плані).
У кожухотрубних теплообміннику відбувається кипіння фреону - при кипінні відбувається забір тепла від гліколю і його охолодження. Фреон ж з рідкого стану перетворюється в газ і нагнітається компресорами в конденсатори.
На фотографіях видно термометри - вони встановлені для візуального контролю за температурами рідин на входах / виходах з теплообмінників.
Також холодильна машина використовується для підтримки температури всередині
Червоний і синій трубопроводи підходять до пластинчастому теплообміннику - це трубопроводи системи підігріву грунту, там також застосовується 40% водний розчин етиленгліколю.
Пластинчастий теплообмінник в даному випадку - це рекуператор: для гліколю системи підігріву грунту використовується тепло гарячого газоподібного фреону - на нагнітанні він має температуру близько 90 град С.
Справа на рамі встановлений щит управління - на ньому задаються все температурні параметри установки.

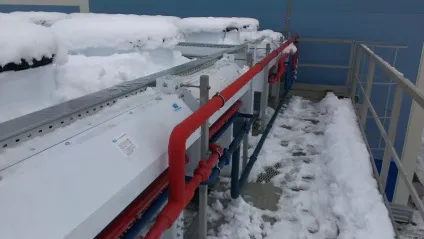

Фото - Конденсаторная майданчик
Для відводу тепла від льодового поля в навколишнє середовище використовуються конденсатори. В даному випадку воздущних охолодження. У них відбувається конденсація фреону - він з газоподібного стану переходить в рідину. Після конденсаторів він вже в рідкому стані знову потрапляє в Кожухотрубний випарник і цикл повторюється знову.
Фото- Конденсатор поблизу
Конденсатор є мідний теплообмінник з вентиляторами (для примусового підвищення ефективності теплообміну). Тут вентилятори покриті снігом, тому що система протягом Долгово пір не запускалася.
Фото - Катання
