Транзисторний комутатор тк102

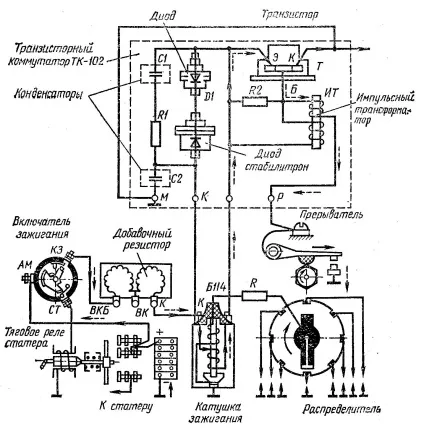

Транзисторний комутатор служить для розмикання і замикання первинного кола системи запалювання в залежності від надходження до нього сигналів. В його корпусі розміщені всі елементи, які мають певне призначення (див. Рис. 40).

Імпульсний трансформатор (ІТ) прискорює замикання транзистора при розмиканні контактів переривника. У момент розмикання контактів зникаючий магнітний потік первинної обмотки ІТ перетинає витки його вторинної обмотки і індукує в них ЕРС, яка створює на емітерний перехід транзистора зворотне (негативне) напругу, що сприяє якнайшвидшому замикання транзистора.

Для того щоб транзистор не нагрівається і не був пробитий струмами самоіндукції первинної обмотки котушки запалювання, що виникають при його замиканні, передбачені ланцюга захисту. Ланцюг С1 R1 поглинає енергію самоіндукції і відводить її в вигляді теплоти через алюмінієві тепловідвід. Струм самоіндукції заряджає конденсатор, після чого відбувається загасаючий коливальний розряд через первинну обмотку котушки запалювання. Це дозволяє збільшити тривалість іскрового розряду.

Для запобігання транзистора від перенапруги і пробою струмами самоіндукції первинної обмотки котушки запалювання служить ланцюг з діода Д1 і діода стабилитрона.

Резистор R2 гасить енергію ЕРС самоіндукції вторинної обмотки імпульсного трансформатора.

Конденсатор С2 захищає транзистор в разі обриву ланцюгів: генератор - акумуляторна батарея, корпус генератора - корпус реле-регулятора, а також при обриві однієї з фаз обмотки генератора. Він включений паралельно джерел струму.
