Ідеологія збірки.

Відкрийте файл Газонокосілка.iam з папки Збірка. На цьому етапі модель являє собою збірку складається з декількох підзборок. Пробіжить по Браузеру. Підзборки: Рама газонокосарки, Барабан з ножами, Шплінт. Потім йде ряд деталей.

Ідеологія створення збірки така, що тут ми будемо використовувати як окремі деталі, так і вузли. Деталі й вузли вставляються в простір збірки. Кожна вставлена ​​деталь має 6 ступенів свободи (можливість переміщення по 3-м осях і обертання навколо 3-х осей), крім першої вставленої в порожню збірку деталі. Перша вставлена ​​в порожню збірку деталь зазвичай фіксується. Для орієнтації деталі щодо інших деталей використовуються Залежності. Залежність зменшує кількість ступенів свободи.

Перейдемо до покрокової складання моделі газонокосарки. Давайте подивимося на Браузер в Autodesk Inventor. У браузері ми можемо бачити 5 вузлів, з яких на даний момент складається газонокосарка.

Вставка компонента в збірку.

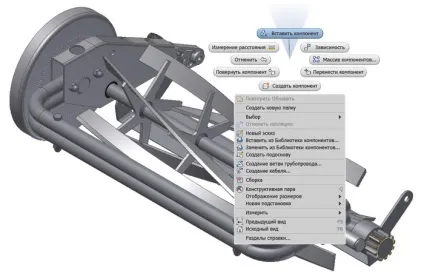

Для вставки деталі або вузла в збірку клацніть лівою кнопкою мишки і в меню жестів виберіть Вставити.

У діалоговому вікні необхідно вибрати деталь або складання, яку ми ходимо вставити в простір моделі збірки. Вибираємо складальну одиницю Колесо.iam.

Натиснемо кнопку Відкрити внизу діалогового вікна. У робочому просторі збірки Газонокосілка.iam з'являється підзборки Колесо.iam

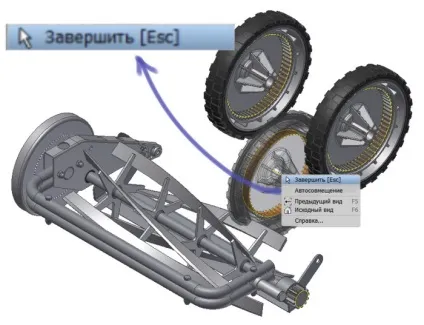

Для того щоб розмістити підзборки Колесо.iam в контексті Складання. необхідно на будь-якому зручному місці в просторі Складання клацнути лівою кнопкою мишки. Вставимо ще одне колесо, для цього треба відвести мишку в бік і клацнути поряд. Для завершення вставки підзборки клацніть правою кнопкою мишки і виберете Завершити.

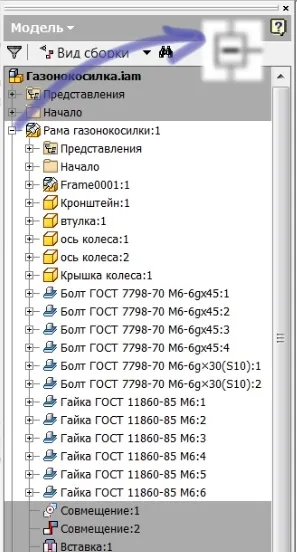

Перейдемо до Браузеру. У браузері ми бачимо Дерево побудови даної збірки. Розгорнемо підзборки Рама газонокосарки в браузері. використовуючи «+» навпроти Рама газонокосарки.

Як ми можемо бачити, Рама газонокосарки складається з підзборки Frame0001 і набору деталей, які були створені в процесі роботи над газонокосаркою, і ще ряду Стандартних виробів.

У газонокосарці на даний момент відсутні 2 деталі: Кронштейн і Кришкаколеса. Ці деталі дзеркальні. Природно, що їх малювати спочатку немає ніякого сенсу, їх просто треба отзеркалить в збірці.

Відредагуємо підзборки. Для цього необхідно в браузері виконати подвійне клацання лівою кнопкою мишки на підзборки Рама газонокосарки.

Зверніть увагу, що після редагування підзборки Рама газонокосарки. всі інші деталі в браузері тепер на сірому тлі. Це говорить про те, що ми редагуємо деталь або підзборки.

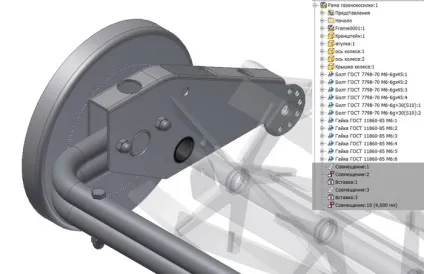

Розглянемо підзборки Рама газонокосарки в браузері. Спочатку йде 2 папки: Уявлення і Початок. Їх ми розглянемо пізніше. Далі йде підзборки Frame0001 і деталі: Кронштейн, Втулка, Вісь колеса, Кришка колеса.

Для побудови необхідно зробити 2 дзеркальні деталі. Виберіть в браузері деталь Кронштейн. клацнувши по деталі в браузері лівою кнопкою мишки. Далі необхідно на панелі інструментів вибрати Дзеркальні компоненти. У діалоговому вікні Дзеркальні компоненти необхідно клацнути по іконці Площина відображення. Вкажіть в папці Початок Площина YZ.

У збірці зеленим кольором відображається модель, яка буде дзеркальним відображенням даної моделі. Натискаємо кнопку Далі.

У наступному діалоговому вікні необхідно задати ім'я «дзеркальної» моделі. Якщо просто натиснути ОК. то ім'я файлу буде записано як Кронштейн_ЗЕРКАЛО.ipt. Натискаємо ОК. і дзеркально відображена модель з'являється в збірці.

Отримана деталь пов'язана з Батьківським компонентом. так що якщо доведеться міняти щось в Батьківської деталі (Кронштейн.ipt). в дочірньої деталі (Кронштейн_ЗЕРКАЛО.ipt) зміни відбудуться автоматично. Однак при цьому дочірня деталь, яка тепер називається Кронштейн_ЗЕРКАЛО.ipt не пов'язана складальними залежностями. Тобто у деталі все 6 ступенів свободи.

У цьому легко переконається, якщо посувати мишкою цю деталь, утримуючи ліву кнопку мишки. Відсуньте деталь Кронштейн_ЗЕРКАЛО.ipt в сторону. Пізніше ми належимо на цю деталь складальні залежності.

Тепер необхідно проробити те ж саме з деталлю Кришка колеса. Викликаємо команду Дзеркальні компоненти. в діалоговому вікні необхідно вказати Компоненти. вказуємо в браузері Кришка колеса. в діалоговому вікні вказуємо в папці Початок Площина YZ.

Деталь дзеркально відбилася від Площини YZ. Натискаємо кнопку Далі і вибираємо ім'я в якості стандартної назви Кришка колеса_ЗЕРКАЛО.ipt Відведемо в сторону деталь.

Звернемо увагу на Браузер. У браузері ми можемо бачити отзеркаленние деталі: Кронштейн_ЗЕРКАЛО і Кришка колеса_ЗЕРКАЛО. Вони знаходяться в кінці підзборки, відразу за стандартними деталями. Давайте перетягнемо їх вгору до всіх деталей.

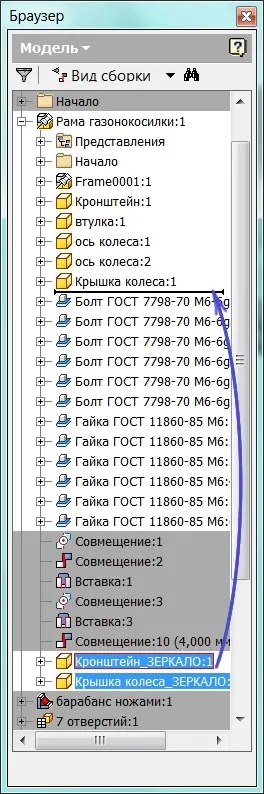

Для цього, утримуючи клавішу Ctrl. клацаємо лівою кнопкою на назві в браузері Кронштейн_ЗЕРКАЛО і Кришка колеса_ЗЕРКАЛО. Далі утримуючи ліву кнопку мишки, перетягуємо ці деталі вище в дереві збірки, як показано на малюнку.

Після «перетягування» деталей по Браузеру. роботу над складанням на цьому етапі можна вважати закінченою, перейдемо до накладення залежностей.

Використання складальних залежностей при створенні збірки.

На попередньому етапі ми вставили вузли і створили деталі в контексті збірці. Тепер прийшла пора накласти Залежності на деталі і вузли. Клацніть по іконці Залежності. Розглянемо діалогове вікно накладення Залежностей в збірці.
