Тракторець - з двигуном заз-968

Які роботи виконує МТ?

Ось побудував таку техніку будучи студентом.

Клас. Давай креслення і фото докладніше. Побільше фото і малюнки як що соеденіни детальніше.

Ось побудував таку техніку будучи студентом.

Добре зроблено. Вітаю.

Всім доброго вечора! Перепрошую за несвоєчасні відповіді, критично часу не вистачає в форум заглянути. Дякую за лісові відгуки! Трактор має навішення, однокорпусний плуг, мехлопати і причіп. Нижче наводжу схему МТ, буде час викладу ілюстрації.

Zheka
Соррі, якщо пропустив, чому КПП не безпосередньо з'єднані?

Zheka
Зроби фото переднього моста ближче, більш детально, будь ласка

З'єднання першої КПП з ДВС можна глянути?
І якщо можна звичайно то фото трохи більшого розміру ну так що б фото потім відкривалися.

КПП соедов не безпосередньо через компонування, у мене по іншому не виходило, тому що при прямій компонуванні збільшується база МТ, відповідно і радіус повороту, так само я за допомогою ланцюгової передачі збільшив передавальне число трансмісії. Максимальна розрахункова швидкість 70 км / год, мінімальна як у мурашки))

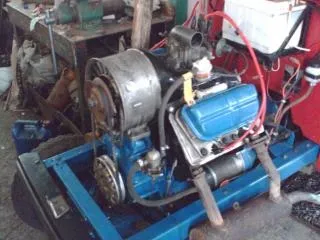

Тепер зі стикування КПП Москвича з двигуном ЗАЗ: кожух зчеплення використовував запорізький, тільки задню частину, там де був диференціал ЗАЗу обрізав на токарному верстаті, зробив перехідну плиту товщиною 7 мм і прикріпив до кожуха зчеплення за допомогою болтів М8, КПП кріпитися болтами до плити через штатні отвори. Первинний вал довелося подовжити на 10-12 мм тому вал не діставав до опорного підшипника в маховику. Кошик зчеплення ЗАЗ, диск зчеплення - Москвич.
Фото переднього моста викладу пізніше.
