Позначення зварних швів на кресленнях таблиця прикладів, гост

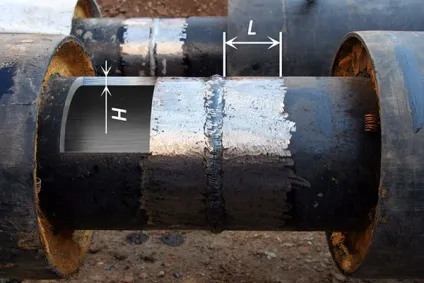

Зварні конструкції часто використовуються в будівельній сфері, так як даний метод з'єднання є найбільш затребуваним. Під час проектування розраховують навантаження, які зможе витримати як вся конструкція, так і окрема її частина. Кожен метод має свої переваги і недоліки, тому, під час складання проекту розглядають, який з них найбільше підійде для конкретного випадку. Якщо вибір падає на зварювання, то тут також визначається, який з її видів буде найбільш підходящим. У готовому проекті на кресленні є всі необхідні для зварника позначення, щоб він зміг зробити правильний варіант металоконструкції. Фахівці розраховують все щодо особливостей просторового положення, кількості сторін з'єднання і інших параметрів, тому. Від майстра залишається тільки втілити все в життя.

Для цього існують позначення зварювальних швів на кресленнях, кожен з яких несе детальну інформацію щодо виконання заданих місць кріплення на металоконструкції. Фахівці повинні розбиратися у всіх їх особливості, щоб правильно виконувати поставлені завдання. Від цього залежить успіх побудови вироби, особливо, якщо мова йде про складні конструкціях. Тут позначається просторове положення, тип шва та інші особливості. Таким чином, будь-який майстер зможе зробити точно заплановану конструкцію, орієнтуючись по тому, яке позначення зварного з'єднання на кресленні є.

ГОСТи

Головний ГОСТ для позначень є 2317-72 - Умовні зображення і позначення зварних швів. Крім цього ще є:

допоміжні знаки

На кресленнях часто є спеціальні допоміжні знаки, які допомагають скорочено позначити необхідну інформацію. Їх не так вже й багато і всі вони, разом з розшифровкою значення, наведені нижче:

Зображення допоміжного знака

Інформація позначення даного знака

структура позначення

Стандартне умовне позначення зварних швів володіє наступною структурою.

Умовне позначення зварних швів

Дана схема зустрічається практично у всіх кресленнях. У кожного її підпункту є власне значення. Пункти позначення зварних з'єднань за структурою даної схеми приведені нижче:

• 1 - допоміжні знаки (з таблиці наведеної вище);
• 2 - вказується використовуваний стандарт;
• 3 - буквено-цифрове позначення використовуваного шва за вищевказаною стандарту, який включає в себе конструктивні елементи і типи зварних з'єднань;
• 4 - проміжний знак «дефіс», логічно розділяє позначення;
• 5 - умовний спосіб позначення типу застосовуваної зварювання для створення з'єднання (А - автоматична, Ш - електрошлакове, П - механізована з використанням флюсу, П-З - механізована за допомогою плавких електродів з середовищі захисного газу).
• 6 - розмір і знак катета, який відповідає обраному стандарту за типами та конструктивних елементів зварювання.
• 7 - інші характеристики шва (такі як розмір валика наплавленого металу, довжина проварюємо ділянки, розмір окремих точок, розмір кроку та інші речі).
• 8 - допоміжні знаки і шорсткість поверхні.

Приклади і розшифровка зварних швів на кресленні

Позначення зварних швів на кресленнях може бути не зовсім зрозуміло з першого разу, так як в них криється багато інформації. Для того, щоб зрозуміти всю інформацію, потрібно вивчити кожен їх пунктів. У таблиці наведено приклади основних варіантів, які зустрічаються під час зварювання, а також їх розшифровка.

Характеристика зварного з'єднання

Як виглядає поперечний переріз шва

Умовне позначення з'єднання, яке зображується на кресленні

Вид лицьового боку

Вид зворотного боку

Стикове, в якому присутня криволінійний скіс з боку однієї кромки. Це двосторонній шов, який виконується вручну звичайної електродугової зварюванням під час безпосереднього монтажу вироби.

Посилення знімається по обом сторонам.

Параметр шорсткості тут становить RZ 20 мкм на лицьовій стороні, а також RZ 80 мкм на зворотному.

Кутове, в якому відсутні скіс кромок. Шов проводиться з двох сторін. Найчастіше він виконується автоматичними машинами. Тут обов'язково використання флюсу.

Кутове, в якому присутня скіс кромок. З'єднання створюється за допомогою електрошлакового зварювання. В якості витратного матеріалу беруться дротові електроди. Катет становить 22 мм.

Шов точкового типу. Тип його сполуки - внахлестку. Виконується з'єднання за допомогою дугового зварювання, а в якості захисту застосовується інертна газове середовище. Витратним матеріалом є плавиться електрод без обмазки. Точка має розрахунковий діаметр 9 мм. В даному випадку Крок становить 100 мм. Точки розташовуються в шаховому порядку. Під час обробки необхідно зняти посилення. Після обробки шорсткість поверхні повинна бути RZ 40 мкм.

Стикове, в якому немає скоса кромок. Це простий односторонній прохід. Він не залишається на підкладці. З'єднання виконується за допомогою газового зварювання з присадкою.

З'єднання за допомогою одиночних зварних точок. Тип - внахлестку. Створюється за допомогою звичайної електро-дугового зварювання. Під час зварювання необхідно використовувати флюс. Діаметр електрозаклепкі становить 11 мм. Посилення знімається. Після обробки шорсткість поверхні повинна становити Rz 70 мкм.

Таврове, в якому не потрібно скошувати кромки. Це двосторонній шов переривчастого типу, який виставляється в шаховому порядку. Для створення використовується дугова зварка під захистом середовища інертних газів. Тут застосовується неплавкий електрод, який проводиться по замкнутій лінії. Катет шва становить 6 мм. Ділянка проваривается довжиною в 50 мм. Крок становить 100 мм.

Зварні точки одиночного типу, які з'єднуються внахлестку. Вони виконуються за допомогою точкового контактного зварювання. Діаметр точки розрахований на розмір в 5 мм.

Внахлест. Виконується у вигляді переривчастої лінії. Для його створення використовують контактну шовную зварювання.

Ширина шва в даному випадку досягає 6 мм. Ділянка проваривается на довжину в 50 мм. Крок становить 100 мм

Виконується внахлест. Тут не застосовується скіс кромок. Шов створюється стандартний односторонній. Для його створення застосовується дугове зварювання напівавтоматом в середовищі захисних газів. Як наплавочного матеріалу використовується плавкий електрод. Шов проходить по незамкненою лінії. Розмір катета шва становить 5 мм.

Знання правильного умовного позначення зварних з'єднань допоміг Вам швидко розбиратися в конструкторської документації.
