Проекти систем освітлення в сучасних житлових приміщеннях найбільш часто передбачають установку точкових світильників в гіпсокартон. Даний тип джерел світла при грамотному підключенні дозволяє досягти певної індивідуальності і якісного світлового потоку на всій площі приміщення. Перед тим, як вибрати точкові світильники для дому та проектувати конкретну схему такого освітлення, потрібно класифікувати подібні освітлювальні пристрої.

Типи точкових світильників стельових, що вбудовуються в гіпсокартон

• по напрузі;
• по виду ламп;
• по конструктивної можливості повороту.

Ці відмінності не мають критичного значення при експлуатації освітлювальних пристроїв, але можуть мати певні переваги, в залежності від дизайну, призначення та кількості встановлених одиниць. Бажано знати особливості роботи кожного виду світильників до складання проекту освітлювальної схеми приміщення.

Відмінності за параметрами напруги мережі живлення

Сучасний ринок точкових світильників для стелі з гіпсокартону пропонує три основних види пристроїв, які вимагають подачу різної напруги:

• пристрою, розраховані на 220в;
• пристрою, розраховані на 12в;
• світлодіодні джерела світла, розраховані на 3в (напруга на упаковці світлодіодів не є глобальним характеризує фактором, так як їх робота пов'язана з діяльністю драйвера струму).

Напруга. яка має подаватися на лампи, залежить від їх типу. Необхідно заздалегідь передбачити тип джерел освітлення, так як схема підключення всіх різновидів точкових світильників має свої особливості.

Слід знати, що для зниження напруги використовується трансформатор, а для застосування світлодіодних джерел світла - застосовується спеціальний пристрій (драйвер).

Зміна проекту на експлуатацію інших типів ламп може зажадати додаткового втручання в схему проводки.

Відмінності за видами ламп

Лампи, які встановлюються в стельові точкові світильники в гіпсокартон, можуть бути наступних типів:

• звичайні лампи розжарювання;
• люмінесцентні (енергозберігаючі) лампи;
• галогенні джерела світла;
• світлодіодні лампи.

Кожен тип ламп має свої особливості і це потрібно враховувати при плануванні схеми освітлення.

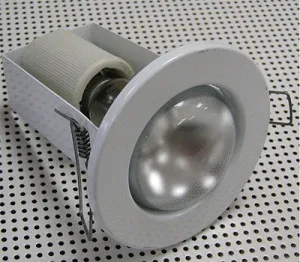

Точкові світильники, які підтримують експлуатацію простих ламп розжарювання. є класичними пристроями, які не вимагають спеціального обладнання для їх підключення. Проте, їм притаманний ряд недоліків. Основний з них - це габаритні розміри точкових світильників для гіпсокартону, так, його висота коливається в межах 7-8 см, що передбачає значне збільшення зазору між гіпсокартонних стелею і конструкційної плитою будівлі. У деяких випадках цей аспект може вплинути на кінцеву висоту приміщення, тобто при висоті рівня стелі в районі 2.5 метра, доведеться істотно занижувати його рівень.

Експлуатація ламп розжарювання в точкових світильниках викликає їх надмірний нагрів, особливо при високій потужності. Це може зажадати додаткових заходів безпеки. Перевагою такого вибору є дешевизна пристроїв освітлення і простота монтажу. Схема освітлення дозволяє використовувати диммер (що це за пристрій, ми розібралися в окремій статті), що надає додаткові можливості для комфортного сприйняття і створення світлових зон з різною освітленістю.

Застосування схем включення люмінесцентних ламп в точкових світильниках дозволяє значно економити електроенергію, але при цьому габаритні розміри інсталюється точки в стелю такі ж, як при використанні ламп розжарювання. Світловий потік сучасних люмінесцентних лампочок, наближений до потоку світла від ламп розжарювання, але все одно має свій певний відтінок.

Експлуатація таких джерел освітлення в житлових приміщеннях за рівнем комфорту для очей програє іншим лампам.

Так як точкове освітлення, змонтоване в гіпсокартоном стелі, має на увазі специфічний підхід з мінімумом виступаючих частин світлових приладів, то при використанні енергозберігаючих пристроїв це не завжди можливо.

Суть в тому, що конструктивна особливість таких ламп розрахована на відкриту експлуатацію, в цьому випадку створюється достатній кут розсіювання світла, а при прихованій в світильнику лампі, відбувається значне ослаблення світлового потоку, незважаючи на відбивачі. Використання підсвічування з таким типом освітлення неможливо через технічні особливостей роботи люмінесцентних джерел.

Галогенні лампи в світильниках стельових для гіпсокартонних стель застосовуються найчастіше. Викликано це співвідношенням спожитої електроенергії та отриманням комфортного світлового спектру. Габаритний розмір каркаса таких виробів становить 3-4 см у висоту, що дозволяє трохи опускати рівень стелі. В основному для роботи таких світильників потрібне використання понижуючого трансформатора, який видає на виході напруга рівне 12 в.

Лампи галогенові для будинку створюють потужний і спрямований світловий потік, коефіцієнт корисної дії у цих пристроїв вище, ніж у ламп розжарювання, що створює можливість економії електроенергії, особливо при використанні великої кількості точкових світильників. Низька робоча напруга відповідає нормам безпечної експлуатації у вологих приміщеннях. Джерела такого типу дозволяє застосовувати диммер для регулювання світлового потоку.

Світлодіодні світильники точкової установки - це найбільш сучасне рішення. Обумовлений даний факт значно меншим споживанням електроенергії. У своїй суті світлодіод є напівпровідником, який при проходженні струму випромінює світловий потік. Перевагою цього рішення служить факт можливості підбору кольору потоку, тобто з'являється можливість варіювати з кольором підсвічування в потрібних частинах приміщення, що саме по собі дає широкі дизайнерські можливості, особливо при багаторівневих стелях.

Світлодіодне освітлення належить до розряду найдорожчих в стадії початкового вкладення коштів при придбанні пристроїв. В подальшому цей нюанс нівелюється економією витраченої електроенергії.

При проект, який допускає використання світлодіодної продукції, потрібно знати особливості підключення і додаткове оснащення драйвером струму, мета якого підтримувати величину струму, що проходить через світлодіод в заданому діапазоні.

Розмір виробів становить 3-5 см по висоті.

Конструктивні особливості вбудованих світильників в гіпсокартон

Пристрої точкової світлової інсталяції в гіпсокартонні стелі відрізняються за конструктивним виконанням. Основні види виконання:

Безповоротні джерела виконані стаціонарно і не мають можливості змінювати напрямок світлового потоку.

Поворотні світильники допускають змінювати кут напрямку освітленості, в деяких випадках їх застосування доцільно, наприклад, коли потрібно підсвічувати задану область приміщення при будь-яких обставинах.

Відкриті пристрої не мають захисту від попадання вологи, рекомендується експлуатувати їх в звичайних житлових приміщеннях.

Закриті світильники конструктивно захищені від попадання вологого повітря, пара або дрібних крапель води. Призначаються для експлуатації в санвузлах, басейнах, саунах.

Вся сучасна продукція має класифікацію захищеності по IP. Згідно з її приписи досягається можливість вибирати світильники за призначенням. Показник складається з двох цифр, перша означає ступінь захищеності від пилу:

• 0 - відсутність захисту;
• 1 - захист від розмірів частинок 50мм;
• 2 - 12мм;
• 3 - 2.5 мм;
• 4 - 1мм;
• 5 - менш 1мм;
• 6 - повна захищеність.

Друге значення цифри характеризують влагозащищенность:

• 0 - немає захисту від вологи;
• 1 - захист від вертикального попадання водяних крапель;
• 2 - захист від потрапляють крапель під малим кутом;
• 3 - захист від бризок з великим кутом потрапляння;
• 4 - допускаються будь-які бризки води;
• 5 - допускаються водяні струмені;
• 6 - можливість роботи під прямим впливом води;
• 7 - можливість роботи під короткочасним перебуванням у воді;
• 8 - можливість довготривалого перебування під водою.

Зрозуміло, що останні пункти по вологозахищеністю не можуть бути прийнятні для стельової експлуатації світильників, але потрібно вибирати вироби для вологих приміщень з пунктом захисту не менше 2.

Підбір комплектуючих для установки світильників в гіпсокартонна стеля

Монтаж точкових світильників в гіпсокартон вимагає наявності необхідних матеріалів. Основний набір включає:

1. електричний кабель, перетином 1.5 мм 2 (довжина вибирається залежно від схеми розводки струмоведучих жил);
2. клемммние колодки (використовуються для з'єднання шматків кабелю);
3. мідні гільзи (для опресовування скруток, в разі їх необхідності);
4. понижуючий трансформатор (для здійснення підключення світильників, обладнаних галогенними лампами);
5. драйвер струму (для світлодіодних джерел світла).

Тут потрібно уточнити, що трансформатор напруги повинен відповідати необхідної потужності, зазвичай його параметри перевищують сумарну потужність підключаються ламп на 20%.

Драйвер струму необхідний для роботи світлодіодів. Якщо вибирається послідовне підключення, то драйвер повинен мати запас по силі струму для коректної роботи світлодіодів.

Недолік послідовного підключення в тому, що при виході з ладу одного світлодіода переривається електричне коло і припиняється робота інших джерел світла.

Паралельне підключення більш переважно, але вимагає окремого драйвера на кожен світлодіод. Багато виробників комплектують точкові світлодіодні світильники своїм драйвером, що дає можливість безперешкодного паралельного підключення.

Необхідні інструменти для монтажу

Для якісної інсталяції точкових джерел світла потрібно:

• довга лінійка або рулетка;
• індикатор фази напруги;
• плоскогубці (обтискні кліщі для опресування гільз);
• дриль;
• коронка для того різання отворів 60-75 мм (круговий свердло з регульованими різцями, що дозволяє проробляти отвори потрібного діаметру);
• ізоляційна стрічка;
• ніж для зачистки кінців проводів або спеціальне зачищають пристрій.

Особливості прокладки проводів

Прокладка електричного кабелю є важливим моментом в процесі монтажу світильників в гіпсокартонна стеля. Настійно рекомендується проводити дану роботу до установки гіпсокартонних плит. У цьому випадку доводиться робити найбільш якісну і точну розводку кабелів. Перетин дроту повинно бути не менше 1.5 мм 2. Схема підключення, незалежно від кількості світильників, повинна припускати паралельне включення, для незалежної роботи кожного джерела.

При прокладанні проводки в місцях майбутнього підключення до ланцюга ламп, залишають петлі дроти, довжиною 20 -30 см - це дозволить вільно маневрувати в момент з'єднання проводів. Бажано проводку укладати в спеціальну гофру для кабелю. з низьким ступенем займистості.

Якщо протяжка проводки ведеться на змонтованому стелі, то для цього через заздалегідь висвердлені отвори в гіпсокартону під світильники простягають дріт виготовленої протяжкой з алюмінію, щоб не пошкодити кабель. Можна заздалегідь зробити потрібні відрізки дроту, які будуть з'єднувати світильники.

При підключенні проводки орієнтуються на кольори жив. Припустимо, блакитна лінія це фазовий провід, а коричнева лінія - нульовий. Далі, в клемній коробці, близько світильника затискають підвідний провід та кабель, який йде до наступного світильника, при цьому блакитний затискають з блакитним, а білий - з білим, і т. Д.

Вимикач повинен розмикати тільки фазовий провід. Трансформатор, якщо він передбачений схемою, встановлюється в міжстельовому просторі, інше обладнання підключено подібним чином.

Якщо передбачені скручування проводів, то вони повинні бути запресовані в мідну гільзу і заізольовані. Відкриті скручування не допускаються.

При розкладці проводів не допускається їх діагональне розміщення, незалежно від схеми установки світильників. Тобто, цим витримується точне розташування проводів в прихованому просторі, що спрощує пошук можливих несправностей в майбутньому. При складних сварках використовуються електричні розподільні коробки. в які приходить головний провід живлення, а від неї йдуть подальші гілки проводки.

Отвори в гіпсокартоном стелі

Місця майбутніх отворів повинні бути заздалегідь розмічені, це виключає неузгодженість із заготовленими петлями проводів для підключення і не допускає потрапляння в кріпильні елементи гіпсокартонних плит під час свердління.

Потрібно дотримуватися наступних правил:

• світильники дислокують один від одного на відстані не більше 120 см (кути світлових потоків повинні перетинатися, а особливість всіх стельових виробів в тому, що у них невеликі кути розсіювання);
• відстань між точкою кріплення світильників до гіпсокартону і стіною повинна бути не більше 55-60 см.

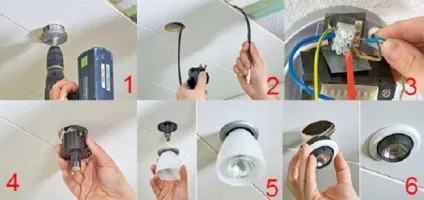

Отвори виконують за допомогою коронки для дерева або кругового свердла з регульованими різцями. Використання останнього переважно, так як це дає можливість створення отворів з точними розмірами під конкретні світильники.

При свердлінні потрібно враховувати те, що отвір буде перекрито лицьовою частиною точкового світильника, але в той же час воно не повинно перевищувати внутрішній перетин.

Це дозволить щільно встановити виріб. Процес свердління проводять на малих обертах, намагаючись не пошкодити оздоблювальний шар на стелі, якщо він зроблений.

Установка світильників в стелю

Після проведення підключення до проводці приступають до остаточної інсталяції вироби в пророблений отвір. Для цього стискають бічні распорочние пружини і заводять корпус в отвір. Правильно підібраний діаметр дозволяє без проблем поглибити світильник в нішу стелі. При цьому потрібно звернути увагу на підключення проводу, вони не повинні бути перегнутими.

Небажано використовувати всілякі мотузки або шматки проводів для попереднього стиснення пружин. В ідеальному варіанті корпус вироби повинен вільно проходити в отвір, що дозволить, в подальшому, зробити простий демонтаж світильника, якщо це буде потрібно. Після закінчення настановних робіт перевіряють справність системи освітлення.

Незважаючи на гадану простоту установки точкових джерел світла в гіпсокартонна стеля важливо дотримуватися всі наведені рекомендації, особливо приділити пильну увагу підбору типів ламп, трансформаторів і драйверів струму, так як від їх якості та відповідності електричних параметрів залежить надійність всієї освітлювальної системи приміщення.
