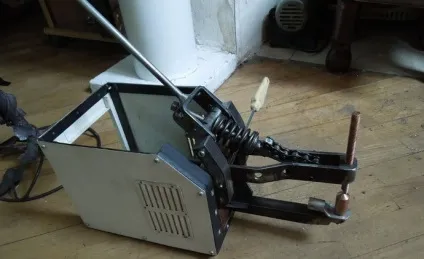

Точкове зварювання з інвертора своїми руками

які відкриваються можливості

Переваг у контактного зварювання досить, щоб зробити її привабливою для тих, хто має намір налагодити масовий випуск продукції або займатися ремонтом техніки на професійному рівні.

Хороша якість зварного з'єднання. Воно забезпечується стабільністю параметрів зварювального струму і тиску, що чиниться на деталі, що з'єднуються.
Висока швидкість процесу. На накладення шва йдуть секунди. Це особливо важливо, коли мова йде про виконання великого обсягу робіт.
Експлуатаційна простота. Правильно виготовлений апарат для контактного зварювання не вимагає особливих навичок при використанні, і освоїти процес в змозі навіть фахівець середньої кваліфікації.
Використання споттера виправдано при роботах по ремонту автомобільних кузовів. Такий пристрій спрощує не тільки процес зварювання, а й рихтування пошкоджених деталей.

Основною перешкодою для широкого розповсюдження технології є висока вартість обладнання. Вона і наштовхує багатьох на думку про те, щоб виготовити апарат для контактного зварювання самостійно.

Чи потрібен інвертор?

Насправді, використання для цих цілей інвертора необгрунтовано. Адже для контактного зварювання немає ніякої необхідності в постійному струмі. При наявності вже готового зварювального інвертора лише кілька спрощується завдання монтажу керуючих схем і виготовлення трансформаторних котушок необхідних параметрів. З таким же успіхом можна виготовити обладнання, що називається, з нуля.

що потрібно

Приступати до вирішення такого завдання, не маючи необхідних теоретичних знань і практичних навичок, не варто. Це тільки на словах все виглядає відносно просто. Але якщо ви вмієте паяти і знаєте, як правильно перемотати котушки трансформатора, можна спробувати. Для цього вам знадобляться певні матеріали і інструменти.

Мідний дріт певного перетину. Його перетин і кількість можливо визначити, тільки виконавши попередні розрахунки.
Матеріал для виготовлення шини. На худий кінець можна обійтися тим же проводом, але доцільніше придбати вже готовий виріб.
Лак для створення на проводах ізолюючого шару і хороша ізоляційна стрічка.
Мультиметр для проведення необхідних замірів.
Приналежності для пайки - паяльник, флюс, припій і т. П.

Зрозуміло, доведеться придбати і вже готовий зварювальний інвертор.

виготовлення трансформатора

На малюнку №1 схематично показано можливе співвідношення витків первинної і вторинної обмоток трансформатора, необхідного для роботи контактного зварювання. Велике число виходів на вторинній обмотці необхідно для того, щоб мати можливість грубого регулювання параметрів струму. Але представлена схема вимагає коригування в залежності від необхідних параметрів струму. Без попередніх розрахунків не обійтися.

Теоретична і практична допомога

Кількість витків можна розраховувати за цією формулою: N = 50 / S. Де N - кількість витків, S - площа сердечника в см2. Для спрощення завдання рекомендується скористатися вже готовою програмою калькулятором. Їх також можна знайти в мережі. Наприклад, програма OER. Це допоможе уникнути помилок і спростить завдання. Оскільки мова йде про конструювання обладнання на базі вже готового інвертора, то слід спочатку заміряти параметри первинної котушки, провести розрахунки, і тільки потім приступати до виготовлення вторинної обмотки.

Обережно!

Слід обов'язково подбати про те, щоб обидві обмотки були заземлені. Адже отримана потужність струму буде дуже високою, і контакт з знаходяться під напругою деталями може виявитися смертельний.

Ретельно ізолюємо і добре охолоджуємо

Монтаж системи управління

При монтажі схеми управління рекомендується використовувати вже готові елементи. Вони вже є в заводському инверторе. Це сильно спростить процес складання та зробить апарат зручним в експлуатації. А ось ємності його штатних конденсаторів може виявитися недостатньо. В цьому випадку їх доведеться замінити на деталі, які підходять за параметрами. Регулювання параметрів струму в апараті контактного зварювання проводиться ступінчасто. Її точність буде залежати від кількості висновків вторинної обмотки і їх кроку. Це необхідно, якщо потрібно обладнання, здатне забезпечувати роботу в різних режимах.

Це важливо!

Монтаж компонентів схеми слід проводити за допомогою пайки. Роз'ємні з'єднання не здатні забезпечити необхідний режим теплопередачі. Їх використання має сенс тільки в тих випадках, коли передбачається часта заміна будь-яких деталей.

робимо кліщі

Лише коли трансформатор буде готовий, має сенс приступати до виготовлення контактних кліщів. Їх конструкція в першу чергу залежить від характеру робіт, для яких буде використовуватися обладнання. Пристрій захоплення буде залежати від системи його приводу і передбачуваного розміру деталей, що з'єднуються. Важливою частиною кліщів є контактні наконечники. При малій товщині зварюваного листа цілком допустимо використання мідних наконечників від паяльника. Краще, якщо придбати і встановити готові наконечники - вони зустрічаються в продажу і зручні тим, що мають спеціальну, добре підходить для роботи форму. Але якщо мова йде про сталевому листі 0,5 мм і більше і передбачається накладення сполучних швів значної протяжності, наконечники рекомендується оснастити роликами.

Забезпечення притискного зусилля

Далі доведеться вирішувати найбільш практично складну задачу. Справа в тому, що якщо ви маєте намір створювати тиск на зварювальних кліщах вручну, від виготовлення контактного зварювання краще відмовитися. Ефективність роботи такого апарату виявиться низькою. Додається зусилля в місці зварювання повинно бути рівномірним і досить значним.

У промислових умовах для цього використовуються гідравлічні або пневматичні системи. Виготовити такий пристрій самостійно вкрай проблематично. Розумніше придбати вже готовий бустер, благо вони зустрічаються в продажу. При виготовленні контактного зварювання своїми руками, простіше задіяти підсилювачі, які приводяться в дію стисненим повітрям. В цьому випадку для їх функціонування буде досить підключити звичайний пневматичний компресор. Оптимально, якщо максимальне зусилля на контактах буде досягати 100 кг і вище. Для зміни тиску можна використовувати окремий регулятор, або вбудувати його в загальну систему управління апаратом.

подача газу

Для оптимізації умов зварювання і поліпшення якості з'єднувального шва варто подбати про подачу в робочу зону газу. У випадку зі сталлю це повинна бути вуглекислота. Підбір форсунки і місце її розташування залежать від розміру кліщів, контактів і робочої зони. Шланг подачі води закріплюється так, щоб не заважати роботі інших компонентів пристрою. Він повинен бути виготовлений з негорючого термостійкого матеріалу і оснащений регулювальним вентилем.

Турбота про надійність і безпеки

Для ефективної роботи обладнання, а також з метою забезпечення норм безпеки, всі компоненти пристрою повинні бути ретельно закріплені й ізольовані. В якості основи рекомендується використовувати діелектричні матеріали, що володіють хорошою термостійкістю і механічною міцністю. Необхідно подбати і про вбудовування в електричну схему захисних запобіжників. При роботі на обладнанні важливо дотримуватися всі рекомендовані заходи безпеки.

Зважте все як слід

Збираючись виготовити апарат для контактного зварювання своїми руками. Спочатку об'єктивно оціните свої знання і можливості, а також весь обсяг майбутніх робіт. Це дозволить уникнути марної трати часу і коштів. Прикро буде усвідомити де-небудь в середині шляху, що все було марно, і простіше було б купити вже готове обладнання. Але якщо все вийде, нагородою вам буде суттєва грошова економія і гордість від усвідомлення того факту, що ви зуміли впоратися з непростим завданням.
