Типи вимикачів і перемикачів

Всі вимикачі і перемикачі створені для одного - в потрібний час включити або вимкнути (замкнути або розімкнути контакти) освітлення. Вони призначені як для відкритої, так і для прихованої установки, а також - бризгозахищеність - для зовнішньої установки.
Залежно від принципу дії приводу вони бувають поворотні, перекидні, одно- і двокнопочні, одно-, дво- і трехклавішние, а також підстельові стяговим шнуром. Механізм вимикачів і перемикачів повинен бути надійним (з хорошим контактом, інакше він буде іскрити і перегріватися) і працездатним. Працездатність механізму визначається кількістю циклів «включено-вимкнено». Працездатність 30 тисяч циклів і більше вважається високою.

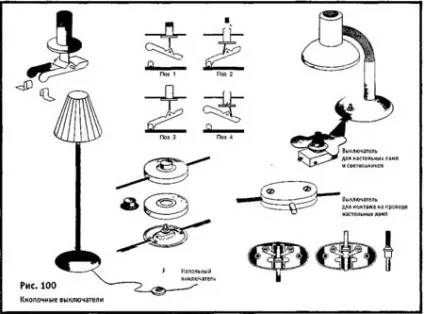

кнопкові вимикачі

Кнопкові вимикачі часто використовуються в різній побутовій техніці, освітлювальних приладах, на виробництві, а тому важливо знати принцип їх роботи.
У корпусі, крім кнопки, є пружина, яка повертає натиснуту кнопку у вихідне положення. Усередині кнопки на осі закріплений штовхач у вигляді пластини, який при натисканні кнопки впливає на ту чи іншу сторону рухомого контакту, замикаючи або розмикаючи електричний ланцюг. Рухомий контакт встановлений на осі, яка закріплена в корпусі вимикача. Два нерухомих контакту включаються в розрив однієї з жил проводу і кріпляться на підставі вимикача.
Вимикачі, які встановлюються в підставі настільної лампи, мають дещо іншу конструкцію. Щоб закріпити такий вимикач, його циліндричну частину пропускають через отвір в підставі лампи, яке затискається між шайб шляхом навинчивания пластмасовою обойми.
Захищені і облуженние жили проводів вводяться в контактні отвори в корпусі вимикача і затискаються гвинтами.
Торшер і деякі побутові електроприлади зручніше включати і вимикати підлоговими вимикачами з ножним керуванням. Вимикач вставлений в основу корпуса, а дроти додатково закріплені скобами.
Вимикач з циліндричним штовхачем встановлюють на дроті настільних ламп і інших пересувних приладів. Він розрахований на струм силою 1 А. Конструкція такого вимикача проста. На циліндричній штовхачі є металевий ободок, за рахунок якого відбувається замикання рухомих пружних контактів; вони приєднуються в розрив однієї токоведущей жили проводу, а друга жила проходить через корпус вимикача (рис. 100).

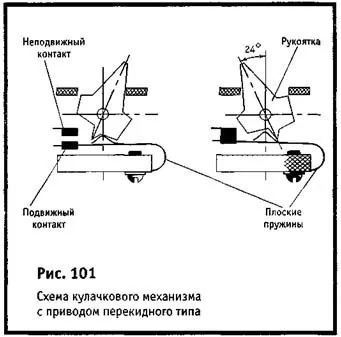

Схема кулачкового механізму з приводом перекидного типу
Кулачковий механізм має торцеві контакти, плоскі пружини і рукоятку. При перекиданні рукоятки плоска пружина з рухомим контактом забезпечує замикання з нерухомим або ж розмикання при діях в зворотній послідовності.
Ця конструкція відрізняється високою працездатністю (не менше 150-180 тисяч циклів «включено-вимкнено»), стабільністю контактного натискання протягом всього терміну служби, безшумністю спрацьовування, стійкістю до вібрації і малими габаритними розмірами. Недоліком цього механізму є високий ступінь зносу розмикаються (рис. 101).

Клавішні вимикачі і перемикачі

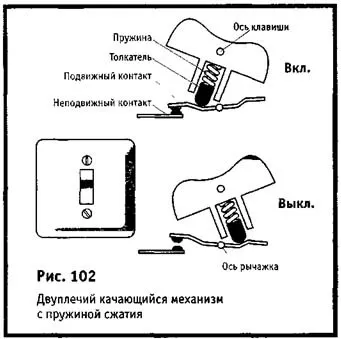

Клавішні пристрої також можуть мати механізми різної конструкції. Наприклад, двуплечий хитний механізм з пружиною стиснення. При натисканні на клавішу вона повертається навколо своєї осі. Штовхач (може бути у вигляді кульки або напівкруглого циліндра) під дією пружини натискає на хитний важіль, на кінці якого приварений рухливий контакт. При відхиленні клавіші в ту чи іншу сторону штовхач під впливом пружини тисне на хитний на осі рухливий контакт, замикаючи або розмикаючи його з нерухомим контактом (рис. 102).

Перевагою такого механізму є його висока працездатність (до 200-500 тисяч циклів «включено-вимкнено»), моментальне відключення, стабільність контактного натискання протягом всього терміну служби, малі габарити і маса вимикача, можливість перемикань в положенні «включено», тобто в ньому один з контактів завжди замкнутий. Він не годиться для управління люстрою, так як її можна буде вимкнути. Такі перемикачі використовуються для управління освітленням з двох точок. Встановлюють, наприклад, один перемикач П-1 на початку довгого коридору або на 1-му поверсі двоповерхового будинку, а другий - П-2 - в кінці коридору або на 2-му поверсі. Входячи в будинок, освітлення включають перемикачем П-1, а піднявшись на другий поверх, вимикають світло перемикачем П-2. Спускаючись з другого поверху, вмикають світло перемикачем П-2, а вимикають на першому перемикачем П-1 (рис. 103).

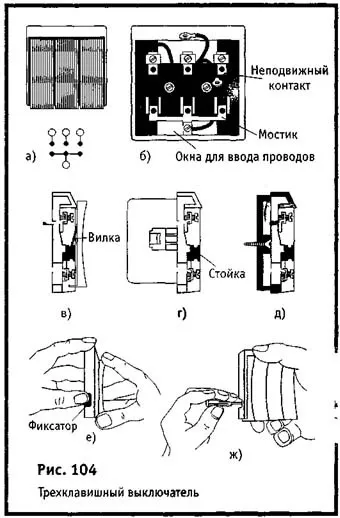

Як встановити трьохклавішний вимикач.

Для відкритої установки випускають вимикач з монтажним підставою, яке двома шурупами зміцнюють на стіні. До нього двома гвинтами пригвинчують корпус вимикача. Для того щоб всередину вимикача ввести електропроводи, потрібно в монтажному підставі виламати під-пресування (ділянка з більш тонким шаром пластмаси, ніж у самого заснування).
Для прихованої установки випускають вимикачі з розпірні лапками, які, впираючись в стінки короба (склянки), надійно фіксують ви-вимикачів.
Кожна клавіша має металеву вилку. Вилка входить в пази стійки, яка закріплена на підставі і служить опорою рухомих контактів, укріплених на клавішах. Клавіші не випадають, так як їх тримає фіксатор.
Щоб відкрити доступ до контактної частини вимикача, потрібно зняти клавіші. Для цього слід:
1) змістити фіксатор, натискаючи на прямокутний виступ його повідця, який розташований позаду підстави вимикача. Якщо вимикач встановлений, то для зміщення фіксатора потрібно викруткою натиснути на торець повідця;
2) не відпускаючи виступу фіксатора, змістити клавішу вниз і, відтягнувши на себе, зняти її. У двох і трьохклавішний вимикачах клавіші знімаються по черзі.
Знявши клавіші, отримаємо доступ до гвинтів, за допомогою яких приєднують жили проводів до контактів. Загальний провід, що приєднується до нижнього гвинта, подає харчування на місток. Проводи, які приєднуються до верхніх гвинтів, з'єднуються з нерухомими контактами (рис. 104).

Приєднавши дроти, потрібно встановити клавіші:
1) клавішу накладають на підставу так, щоб кінці вилки увійшли в пази стійки. У цьому положенні клавіша повинна висіти на підставі;
2) натиснувши на виступ фіксатора (або на торець його повідця) і притискаючи клавішу до основи, переміщаємо її вниз до упору. Після того як відпустимо кнопку, відпускаємо фіксатор.
При знятті і установці клавіш не потрібно докладати великих зусиль, а дроти не повинні зачіпати за клавіші.
Такий вимикач - на три електричні ланцюги - зручний, наприклад, в передпокої, щоб можна було легко включити світло в коридорі, у ванній кімнаті і туалеті.
Двоклавішний вимикачами зручно управляти люстрою. Одна клавіша включає першу групу ламп, друга клавіша - іншу; обидві клавіші разом - все лампи (рис. 105).

Підстельові перемикачі та надплінтусние розетки

Підстельові перемикачі мають шнурковий привід (для перемикання потрібно потягнути шнурок) і встановлюються відкрито на стінових панелях під перекриттям. Проводи, прокладені в плитах перекриття, вводять в підстельовий вимикач, який одночасно виконує роль сполучної коробки.

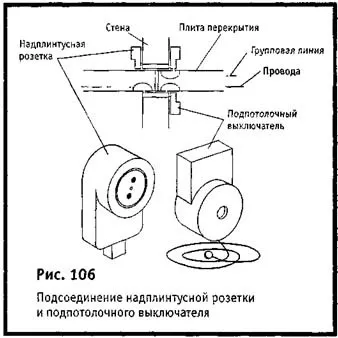

Варто відзначити, що при монтажі замонолічених і інших прихованих електропроводок, прокладених в панелях перекриття, можуть бути використані надплінтусние штепсельні розетки. Їх встановлюють відкрито над плінтусом, прикріплюючи до стіновий панелі. Якщо панель міжкімнатні (всередині однієї квартири), на її протилежному боці монтують і другу розетку, яка з'єднана з першою шлейфом від групової лінії (рис. 106).

Підстельові вимикачі і надплінтусние розетки використовують, якщо хочуть зменшити трудомісткість робіт і витрати при монтажі електропроводки (не потрібно робити борозни в стінах, витрачати дроти на спуски зі стелі і підйоми з підлоги).

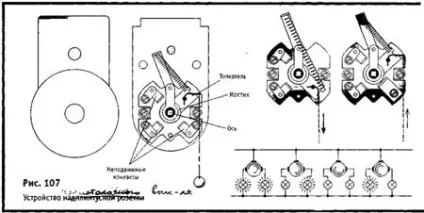

На корпусі перемикача закріплені три нерухомі контактні пластини, які можуть з'єднуватися містком (рухливий контакт).
Потягнувши за шнурок, ми впливаємо на штовхач, який повертає місток на 90 °, тим самим замикаючи або розмикаючи ту чи іншу групу контактів.
Таким чином, перемикач має чотири положення: наприклад, 1 - відключено; 2 - включена перша група ламп; 3 - включені обидві групи; 4 - включена друга група ламп.
Тому, що місток повертається тільки в одному напрямку (за годинниковою стрілкою), виникають певні незручності. Наприклад, щоб з положення «вимкнено» включити другу групу ламп, за шнурок потрібно смикнути три рази і т. П. (Рис. 107).

Вимикачі, суміщені з світлорегуляторами

Світлорегулятори (диммери) - безконтактні прилади, призначені для регулювання інтенсивності освітлення, від декількох відсотків до повної. Втрати в світлорегулятори мінімальні, не більше 1,5% потужності приєднаної лампи.
З осцилограм напруги мережі і напруги, підведеної до лампи, яка включена через светорегулятор, видно, що чим сильніше «зрізана синусоїда», тим менше яскравість освітлення.
Вимикачі, суміщені з світлорегуляторами, можуть бути виготовлені в різних варіантах виконання: наприклад, включення-відключення проводиться натисненням кнопки, а регулювання освітленості виробляють обертанням кнопки навколо осі або вмикають світло натисканням кнопки і, утримуючи її в натиснутому стані, регульо! рівень освітлення.
Існують сенсорні вимикачі, як світлорегуляторами, так і без них. У корпусі тако вимикача зібрана електронна схема, котор, спрацьовує (включає або вимикає світло) гц дотику до металевої пластини. Яскраве світла регулюють обертанням обойми (рис. 108).

Електронна схема сенсорного вимикача може бути зібрана в підставі настільної лампи, і, щоб включити або вимкнути її, досить доторкнутися до металевої деталі підстави.
