Типи віконних блоків

Елементи віконного блоку. Дерев'яні віконні блоки з простим склінням, блоки віконні з ПВХ профілів, розміри віконних блоків, склопакет.

Від того, якими будуть вікна у вашому будинку, залежить не тільки його зовнішній вигляд, а й комфортність перебування в ньому (рис. 7.1, 7.2). Спроектувати і виготовити віконний блок можна за індивідуальним замовленням.

При будівництві індивідуального житлового будинку застосовуються різноманітні типи віконних блоків, помітні: за матеріалом виготовлення: дерев'яні, алюмінієві, ПВХ; характером скління: склять; рішенням стулок: одностулкові, двостулкові і т. д .; відкриванню стулок: з відкриванням і без відкривання; контурах: прямокутні, круглі, арочні, криволінійні; способом відкриття елементів (рис. 7.3):

Сучасний віконний блок - складна конструкція, призначена для створення комфортних умов в будинку

Сучасні вікна повинні бути зручні, безпечні, довговічні і функціональні

• орні - з поворотом по вертикальної крайньої осі;
• підвісні - з поворотом по верхній горизонтальній осі;
• відкидні - з поворотом по нижній горизонтальній осі;
• поворотні - з поворотом по середньої горизонтальної або вертикальної осі;
• поворотно-відкидні - з поворотом навколо вертикальної та нижньої горизонтальної осі;
• зсувні;

Елементи віконного блоку - рамна конструкція з склінням, фурнітурою і ущільнювачами; деталі кріплення до несучих конструкцій будинку; відливи. В індивідуальному житловому будинку при постійному проживанні рекомендується використовувати вікна зі склопакетом; при періодичному проживанні - з склінням.

Номінальні розміри віконних блоків і їх розташування встановлюють у робочих кресленнях проекту. Для індивідуального житлового будинку рекомендується передбачати орне відкриття всіх стулкових елементів.

Мал. 7.3. Відкривання вікон: а - навстіж; б - відкидне верхньої і нижньої частин одночасно (поворот по осі в центральній частині стулки); в - відкидне верхній частині стулки; г - поворотний і відкидне; д - відкидне нижній частині стулки; е - зрушення

Склопакет - це герметичне виріб, що складається з декількох листів скла, з'єднаних по периметру металевою рамкою (обоймою). Замкнуті порожнини між стеклами заповнені висушеним повітрям (рис. 7.4).

Склопакет має більш високі теплотехнічні характеристики в порівнянні зі звичайним подвійним склінням. Його використання простіше при експлуатації з огляду на герметичності (не буде необхідності мити внутрішні порожнини між стеклами, в них не скупчується пил). Сьогодні склопакети використовують досить широко, їх установка виконується в будь-які види віконних блоків: дерев'яні, пластикові, алюмінієві. Їх порівняльна характеристика приведена в табл. 7.1.

При виборі віконного блоку зі склопакетом вирішальними факторами повинні бути: товщина коробки (рекомендується не менше 68 мм); товщина склопакета (рекомендується не менше 26 мм).

На рис. 7.5 приведена схема двокамерного і однокамерного склопакетів.

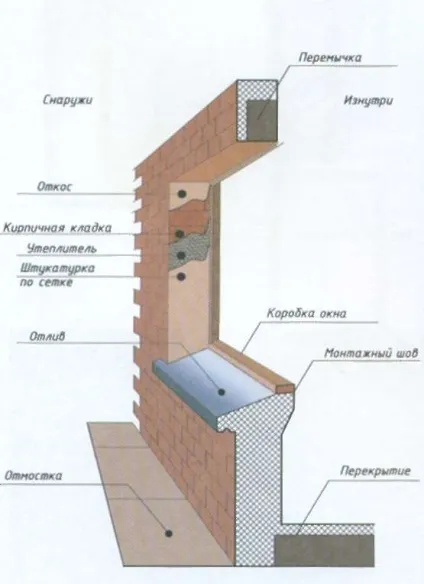

При виборі вікон з меншими параметрами коробок в холодну пору року виникає проблема промерзання віконних укосів і випадання конденсату на їх поверхні. Часткове вирішення цієї проблеми можливе при утепленні віконних укосів з зовнішньої і внутрішньої сторін. Для цього на зовнішню сторону укосів монтується утеплювач товщиною 50 мм, Оштукатуривать по сітці (рис. 7.6).

Найбільшого поширення набули віконні блоки з ПВХ з двокамерним склопакетом (рис. 7.7). Цьому сприяли їх більш високі теплозахисні якості в порівнянні з традиційними дерев'яними віконними блоками.

Блоки віконні з ПВХ профілів (рис. 7.8) являють собою конструкцію послідовно розташованих камер, посилену сталевими вставками. Він має тривалий термін служби і зручний в експлуатації. Вікна з ПВХ не потрібно фарбувати, їх зручно мити, пил між стеклами вікон практично не накопичується.

Віконні блоки з ПВХ встановлюються в будь-які види стін за допомогою монтажної піни і анкерних болтів.

Допускається використання вікон з відкидним і поворотно-відкидним відкриванням стулок.

Віконні блоки зі склопакетом незалежно від матеріалу виготовлення (дерев'яні, алюмінієві, ПВХ) виконуються одинарної конструкції.

Віконні блоки з двокамерним склопакетом монтують, дотримуючись таких умов: експлуатаційні характеристики забезпечує центральна частина коробки вікна, яка повинна бути надійно захищена від різних впливів; примикання віконного блоку до отвору повинно забезпечувати сполучення (в тому числі елементів зовнішнього і внутрішнього укосів) з коробкою віконного блоку, підвіконної дошкою, зливом, облицювальними і кріпильними деталями; застосування пароізоляційних матеріалів для влаштування зовнішнього шару не допускається; з внутрішньої сторони монтажні шви можуть бути закриті штукатурним шаром або деталями облицювання віконних укосів; монтажний шов повинен забезпечувати стійкість до силових експлуатаційним впливам, повітропроникність, звукоізоляцію.

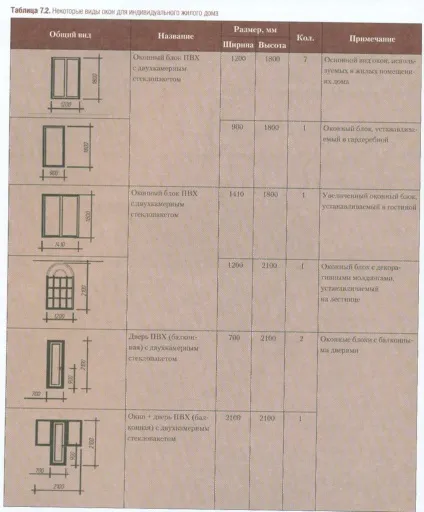

Важлива перевага віконних блоків з ПВХ з двокамерним склопакетом - необмежені можливості, що надаються більшістю виробників, у виборі типорозмірів вікон. Тому вікно стає елементом прикраси інтер'єру будинку і елементом декору фасаду. У табл. 7.2 наведено приклад типорозмірів вікон з ПВХ, використаних в одному з проектів.

Таке ж розмаїття типорозмірів віконних блоків характерно і для дерев'яних вікон, і вікон з алюмінію з двокамерним склопакетом.

Дерев'яні віконні блоки з простим склінням

Дерев'яні віконні блоки для індивідуальних житлових будинків з простим склінням виконуються (рис. 7.9): одинарної конструкції; спареної конструкції.

Одинарну конструкцію віконних блоків застосовують у внутрішніх і приміщеннях. У віконних блоках одинарної конструкції стулки навішують безпосередньо на коробку виробів.

У віконних блоках спареної конструкції зовнішні стулки навішують на внутрішні із застосуванням різних типів петель. Зовнішні та внутрішні стулки додатково скріплюють між собою, запірні пристрої і ручки встановлюють на внутрішніх стулках.

Для вищевказаних типів конструкцій допустимі розміри стулок не повинні бути більше 1200 мм по ширині, 1800 мм по висоті.

Скло встановлюються на водостійкі герметики. Кутові і серединні з'єднання рамкових елементів повинні бути виконані на подвійні або потрійні прямі шипи на клею.

Мал. 7.9. Дерев'яні віконні блоки. а - з подвійним склінням в одинарної рами; б - з подвійним склінням в спареної рамі
