Примітки. 1. Значення найменших довжин прямих ділянок наведені для контролю їх розрахунку за рівнянням (8.1). Ці значення слід визначати в більшу сторону до отримання цілого числа. 2. Значення довжин прямих ділянок в перших чотирьох пунктах таблиці наведені для повністю відкритою запірної арматури. 3. Довжини прямих ділянок вимірюють від торців діафрагми до зовнішнього кордону установки МС. 4. Термометри та Плотнометри діаметром менше 0,13D встановлюють за СУ на відстані 5D -15D. Будь-які термометри перед СУ встановлюють на відстані не далі першого МС.

«Цанкер» - однодисковий пластинчастий

Усуває закручування і асиметрію потоку

5 (0,5ρ • u ²)

«Шпренкель» - трьохдисковий перфорований

Дуже добре усуває асиметрію потоку і знижує рівень пульсацій

0,25 (0,5ρ • u ²)

Примітка: ρ - щільність, кг / м³; u - швидкість потоку газу, м / с.

типи струевипрямітелей

Мал. 8.5. Струевипрямітелі:
а - «АМСА»; б - «Етуаль».

  • «Етуаль» (рис. 8.5, б) складається з восьми радіальних, розташованих під рівними кутами лопатей довжиною, що дорівнює двом діаметрам трубопроводу. Лопаті повинні мати мінімально можливу товщину, обумовлену вимогами міцності;
  • «Цанкер» (рис. 8.6. А) складається з диска з отворами певних розмірів і декількох каналів (один канал на кожен отвір), утворених перетином ряду пластин. Диск і пластини повинні бути мінімальної товщини, що забезпечує необхідну міцність;
  • «Шпренкель» (рис. 8.6, б) складається з трьох послідовно розташованих дисків з отворами. Відстань між двома послідовно встановленими дисками дорівнює діаметру трубопроводу, в якому розміщений струевипрямітель. Загальна площа отворів на дисках повинна становити більше 40% площі перерізу трубопроводу. Рекомендують, щоб отвори на вхідних торцях дисків мали фаски. Товщина диска повинна бути більш діаметра отвору, а діаметр отвору повинен бути менше або дорівнює 1/20 діаметра трубопроводу. Диски скріплюють між собою за допомогою стяжок або шпильок, що встановлюються по периферії отвори трубопроводу і мають мінімально можливий діаметр, обумовлений вимогами міцності;
  • «Трубчастий» (рис. 8.6, в) складається з пакету скріплених між собою паралельних і дотичних труб, жорстко встановлених в трубопроводі. У струевипрямітеле має бути не менше 19 труб. Довжина труб повинна бути не менше або дорівнює 10dL ". Труби з'єднують в пакет, який повинен спиратися на трубопровід.

типи струевипрямітелей

типи струевипрямітелей

типи струевипрямітелей

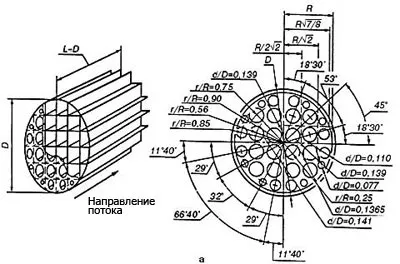

Мал. 8.6. Струевипрямітелі:
а - «Цанкер»; б - «Шпренкель»; в - «Трубчастий».
