Тіал - ппм-ізоляція трубопроводів теплових мереж

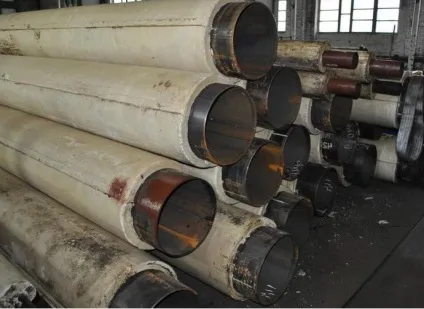

Пенополімермінеральная ізоляція - ППМ (ППМІ) являє собою теплову ізоляцію на основі спіненого полімеру і мінерального наповнювача. Основні компоненти ППМ ізоляції - це, як правило, пінополіуретан (ППУ) і введений в нього для додання механічної міцності мінеральний наповнювач, в якості якого зазвичай виступає пісок, зола або інші матеріали.
Не так давно ППМ почав активно застосовуватися в якості теплоізоляційного матеріалу при будівництві труб в ППМ ізоляції. В цілому ізоляція ППМІ труб є зовсім недорогим методом, про що не приховуючи заявляють виробники сталевих труб в ППМ ізоляції.
І з цим складно посперечатися. Вартість виготовлення та монтажу порівняно мала, пенополімермінеральние труби прокладати значно легше, ніж, наприклад, ППУ-труби в поліетиленовій оболонці. При будівництві відсутня необхідність монтажу системи ОДК, а потім контролю над нею. Немає потреби навчати персонал методикам дистанційної діагностики, обладнати ковери системи ОДК, не треба прозванивать дроти - закопав і забув, про що ще можна мріяти експлуатуючим теплотраси муніципальним підприємствам? Виходить, що ціна ППМ ізоляції дійсно низька, проте розглянемо порівняння технічних характеристик ППМ і ППУ докладніше:
Знімки, виконані за допомогою електронного мікроскопа з 63-кратним збільшенням:
ППУ, заливальна щільність 80 кг / м3.
ППМ, заливальна щільність 260 кг / м3, частка піску за масою 41,3%.
Порівняння теплопровідності ППУ і ППМ:
Як видно з наведених графіків - властивості і характеристики ППМ-ізоляції можна порівняти з властивостями ППУ. Але! Всі ці вимірювання проводилися і проводяться в лабораторіях при сухому теплоізоляційний матеріал, а що ж відбувається в реальності? На практиці, виробники ППУ-труб для чогось захищають пінополіуретан надійної поліетиленовою оболонкою, довго і ретельно ізолюють ППУ-стики проводячи опресовування і контроль кожного стику, монтують і відстежують намокання ППУ через складну систему ОДК. Навіщо?
Вся справа в тому, що і ППУ і ППМ при контакті з водою повільно, але вірно набирають вологу. причому водопоглинання ППМ навіть трохи вище (см.графік). Волога поширюється по всьому теплоізоляційного шару, досягаючи металу труби, який за надвисокої температури теплоносія коррозирует і руйнується із стрімкою швидкістю. Те ж саме можна сказати про теплопровідності, яка у обох матеріалів більш-менш порівнянна при сухому матеріалі:
Графік зміни теплопровідності при старінні для сухого ППУ і ППМ:
Але якщо ППУ або ППМ намокне - то коефіцієнт теплопровідності обох матеріалів зростає також однаково, стрімко і багаторазово.
Під час виготовлення ППМ ізоляції разом з поліпшенням механічних характеристик, погіршуються теплоізоляційні властивості матеріалу, збільшується показник водопоглинання всієї конструкції (адже гідроізоляційний захист відсутній в принципі), а технічні характеристики мокрою ППМ ізоляції труб і відводів залишають бажати кращого.
У реальності відбувається ось що: ізоляція ППМ труббистро набирає вологу. активно вбирає її, отже, теплопровідність різко збільшується, а коли вода досягає металу труби, виникає стрімка корозія, від якої вже нікуди не дітися, а висока, до 150 градусів, температура теплоносія виступає наймогутнішим каталізатором корозійного процесу.

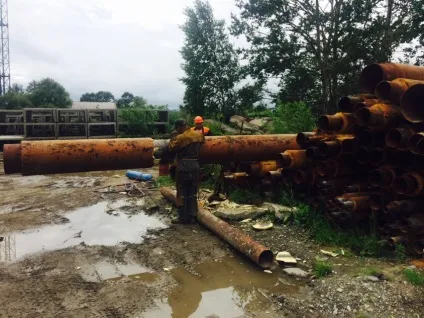

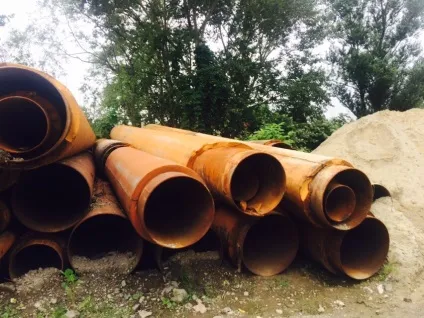

Виходить, що труби сталеві в ППМ ізоляції набагато швидше руйнуються під впливом корозії. Намоклий теплоізоляційний матеріал сильно гріється і, активно віддаючи тепло, добре прогріває землю і топить сніг на поверхні пролягання трубопроводів при безканальної прокладці. Тепловтрати перевищують всі мислимі і немислимі межі, а корозія при цьому не знає кордонів.

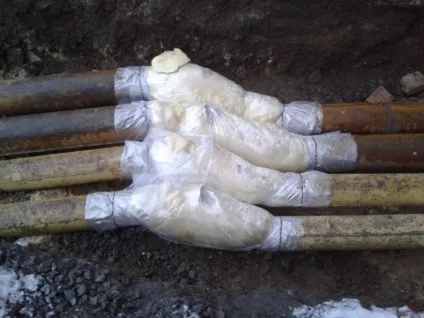

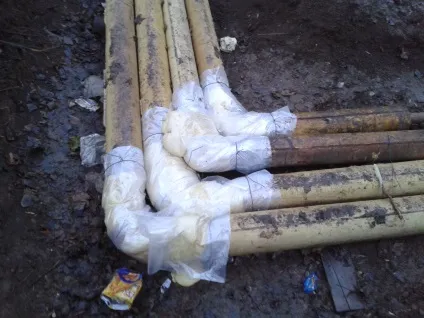

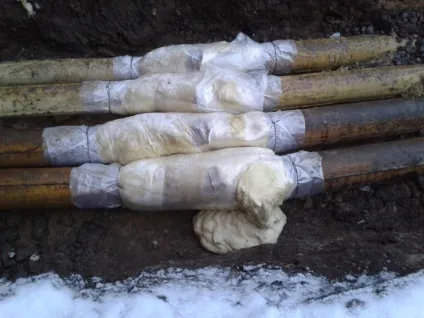

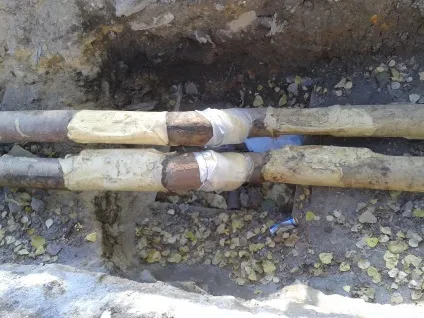

Окремо варто поглянути, як виглядає ізоляція ППМ стиків. адже як стверджують виробники ППМ-труб - це одне з їхніх головних переваг перед ППУ-трубопроводами в заводській оболонці. Подумати тільки, вартість закладення стику в 3 рази дешевше ізоляції стику ППУ-труби муфтою. З цим навряд чи хтось сперечатиметься. Однак дивлячись на стики ППМ труб - створюється тверде переконання, що це не перевага, а головна біда ППМ-ізоляції:
