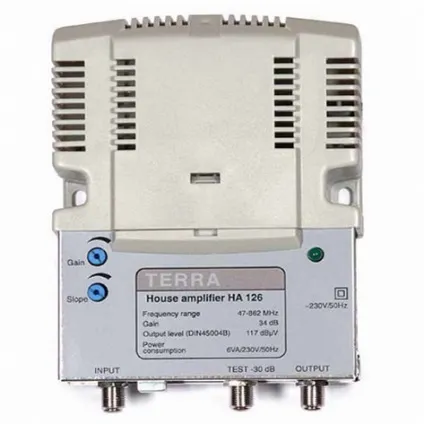

Terra ha 126 - домовик підсилювач середньої мощьности

Всім привіт! Хочеться трохи торкнутися теми кабельних мереж та кабельного обладнання взагалі, на мою скриньку надходить багато повідомлень з проханням розповісти про це докладніше. Багато питань Новомосковсктелі задають саме про підсилювачі: який підсилювач ТВ сигналу найкраще застосовувати при побудові кабельної мережі. Тут все просто, я в даній статті приведу приклад підсилювача середньої потужності. який використовую я в такій схемі, мова піде про підсилювачі Terra HA 126. Даний підсилювач відмінно підійде для посилення сигналу кабельної мережі на багатоквартирний будинок, посилення до 34 дБ. Коштує такий пристрій недорого, близько 50 $, а по надійності порівняємо зі старим радянським праскою, пропрацює дуже довго.

Втім особливо тут розповідати нічого, підсилювач дійсно простий і надійний, і навіть не вимагає практично ніякого сервісного обслуговування, тому відразу перейдемо до характеристик.

Характеристики Terra HA 126:
• споживана потужність 230 В / 50 Гц / 6 ВА;
• Частоти 1-69к. 34 дБ, 117 дБмВ;
• макс. вихідний рівень IMD3 = 60 дБ (DIN45004В) 117 дБмкВ;
• макс. вихідний рівень IMD3 = 60 дБ (EN5-0083-3) 111 дБмкВ;
• макс. вихідний рівень IMD2 = 60 дБ (EN50083-3) 112 дБмкВ;
• Діапазон: прямий канал 47-862 МГц;
• нерівномірність АЧХ ± 0,5 дБ;
• межі регулювання посилення 20 дБ;
• межі регулювання нахилу АЧХ; типовий 18 дБ;
• вхідний і вихідний коефіцієнт відбиття> 14 дБ; коефіцієнт шуму 6 дБ;
• ослаблення тестової точки -30 дБ;
• діапазон робочих t -20, + 50 ° C;
• габарити: 107x148x53мм.

З характеристик видно, що для підсилювачів середньої потужності, до яких відноситься Terra HA 126, цей підсилювач має досить високий коефіцієнт посилення, до 34 дБ, при цьому коефіцієнт шуму не перевищує 6 дБ. Посилення можна регулювати спеціальним регулятором який розташований на передній панелі підсилювача. Terra HA 126 має вбудований блок живлення і працює від звичайної побутової мережі.
Підсилювач дійсно якісний, недорогий і надійний, але звичайно слід зазначити деякі особливості його установки і умов роботи. Цей продукт слід кріпити настінним способом, обов'язково в сухому приміщенні, також потрібно пам'ятати про діапазон робочих температур: від -20 до + 50 ° C. Підсилювач обов'язково потрібно заземлити.
