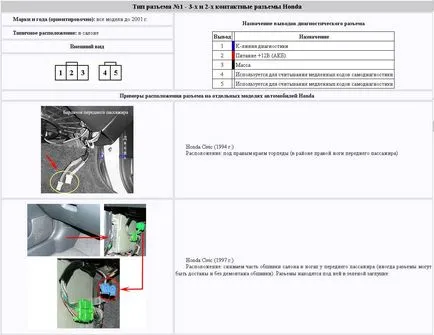

Терморегулятори OBD роз'єму Honda

1) K-лінія діагностики
2) Харчування +12 (АКБ)
3) Маса
4) Використовується для зчитування повільних кодів самодіагностики
5) Використовується для зчитування повільних кодів самодіагностики

Терморегулятори діагностичного роз'єму honda, autozona54
1) Маса
2) Харчування +12
3) L-лінія - використовується для зчитування повільних кодів самодіагностики
4) K-лінія діагностики
5) K-лінія діагностики
6) Використовується для зчитування повільних кодів самодіагностики
7) Використовується для зчитування повільних кодів самодіагностики
Терморегулятори діагностичного роз'єму honda, autozona54
Терморегулятори діагностичного роз'єму honda, autozona54
4) Заземлення кузова
5) Сигнальне заземлення
6) Лінія CAN-High, J-2284
7) К-лінія діагностики (ISO 9141-2 і ISO / DIS 14230-4)
9) SCS (Service Check System) - Висновок для зчитування повільних кодів самодіагностики
12) Висновок для програмування
14) Input / Output for VTM-4 and immobilizer control
14) Лінія CAN-Low, J-2284
15) L-лінія діагностики (ISO 9141-2 і ISO / DIS 14230-4)
16) Харчування +12 В від АКБ

Терморегулятори діагностичного роз'єму honda, autozona54
