Термопара для газового котла - пристрій, перевірка справності, вартість

вміст:

1. Для чого потрібна термопара в котлі на газі
   • Як влаштована і працює термопара


2. Як перевірити справність термопари в котлі
3. Скільки коштує термопара для котла

Підключена до пропускного клапана термопара для газового котла, зустрічається в кожної моделі опалювального обладнання на газі. Основною функцією термопари, є вимір високих температур, а також забезпечення безпеки, запобігання витоку газу при згасанні вогню.

Для чого потрібна термопара в котлі опалення на газі

Використання газового пальника, таїть в собі небезпеку, якщо з якої-небудь причини, відбудеться загасання вогню, газ почне надходити в приміщення. При певних обставинах, дана ситуація стає причиною вибуху або отруєння мешканців.

Термопара в газовому котлі служить для запобігання подібних обставин. Після затухання вогню, подається сигнал на клапан, який перекриває надходження газу.

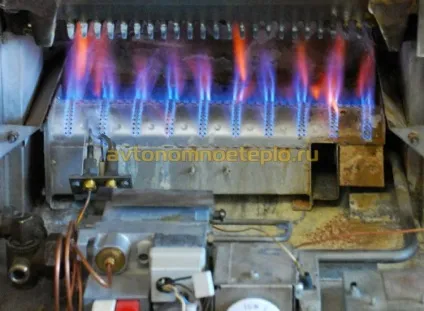

Розташування термопари спроектовано так, щоб чутливі елементи безпосередньо стикалися з вогнем на пальнику. Пристрій котла розроблено так, щоб при виході з ладу регулюючої арматури, ставала неможливою подача газу. Тому, термопара в газовому котлі - це такий пристрій, без якого повністю зупиняється робота агрегату.

Як влаштована і працює термопара

Принцип роботи термопари газового котла заснований на фізичному явищі, що отримав назву - ефект Зеєбека. Було відмічено, що при нагріванні, ніж ввозить з різною щільністю і теплотехнічними характеристиками, з'єднаними між собою спайкою, виробляють електричну напругу.

Залежно від пристрою термопари побутового газового котла, спайки встановлюють в одному, або в декількох місцях. Від якості з'єднання і кількостей місць перетину металів, залежать робочі параметри пристрою і точність регулювання.

Робота регулюючої арматури відбувається наступним чином:

• При нагріванні металів, виробляється електрика. Термопара повинна видавати напругу 40-50 мВ.

• Датчик температури з'єднаний з електромеханічним клапаном подачі газу. Як тільки необхідну напругу на термодатчика досягне необхідного значення, подається сигнал на пуск газу в систему.
  У класичних пристроях, напругу, достатню для відкриття клапана, знаходиться в межах 40-50 мВ, в сучасній чутливої ​​автоматиці встановлена ​​арматура, здатна працювати, вже при 20 мВ.

• Як тільки загасає полум'я, два металевих стрижня моментально остигають і перестають виробляти напругу. Електромеханічний термодатчик відключається і перекриває доступ газу в систему.


Регулювання термопари можлива не у всіх моделях. Зміни робочих режимів, досягається завдяки збільшенню або скороченню відстані до пальника металевого стержня, що стикається з полум'ям. Налаштування виконуються за допомогою затискної гайки.

Як перевірити справність термопари в котлі

Визначити несправність термопари досить просто. Пропускний клапан має затискний шток, що регулює надходження газу. При розпаленні котла, електромагнітний клапан відкривається вручну. На нього натискають, на пальник надходить газ, який підпалюють за допомогою п'єзоелемента або вручну. Після 10-30 сек, механічний клапан відпускають. У цей момент, шток блокується за допомогою виробляється статичної електрики. Газ продовжує надходити.

Заміна термопари потрібно, якщо час механічного затиснення клапана перевищує допустимий. Для спрацьовування термодатчика потрібно, від 10-30 сек інтенсивного нагріву металів. Перевищення даного ліміту вказує на необхідність заміни датчика.

Поміняти термопару в котлі не складно. У конструкції котла передбачено спеціальне технологічне отвір під установку. Технічні характеристики датчика вказані на інформаційній етикетці, наклеєною на автоматиці котла.

Правильно встановити термопару в котел можна самостійно. При цьому, слід врахувати, що відповідно до існуючих вимог, всі ремонтні роботи повинні виконувати ліцензовані фахівці, представники Газової служби.

Використовувати несправну термопару не вийде. В процесі роботи, не спрацьовуватиме електромеханічний впускний клапан газу.

Скільки коштує термопара для газового опалювального котла

Вартість термопари для побутових газових котлів, залежить від моделі використовуваного обладнання. Вітчизняні датчики, обійдуться в межах 250- 400 руб. Закордонна продукція, іменитих виробників Bosh, Buderus, Viessmann, буде коштувати, починаючи від 1200 руб. і вище.

Технічні характеристики термопари відрізняються, залежно від моделі газового котла. Тому, датчики не є взаємозамінними. Купувати слід тільки «рідне» обладнання, виготовлене для даної моделі газового котла. Існують універсальні датчики, які підходять для більшості вітчизняних газових котлів.
