Тепловий насос своїми руками

Займаючись оснащенням будинку подачею гарячої води і опаленням, найчастіше людина стикається з безліччю перешкод. Одне з перших - вибір енергоносія. У разі, якщо поруч прокладений газопровід, питання вирішується сам собою. Оформляєте всі необхідні документи на газифікацію і обігріваєте приміщення. А що ж робити, якщо газифікації немає, і найближчим часом не буде?

Безсумнівно, можна купити газовий балон або ж використовувати дрова і вугілля, але це не дуже ефективно. Також можна скористатися до електрообігрівом, але отримана в кінці місяця сума в квитанції буде досить значна.

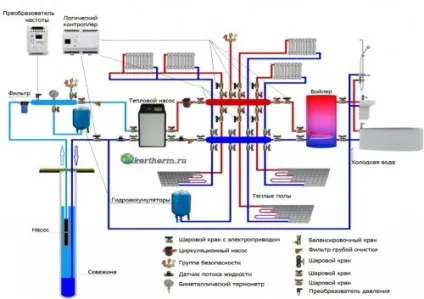

Тепловий насос в котельні заміського будинку

Найбільш правильним рішенням - використання тепла, що видобувається з надр землі, повітря і води, отримати які можна за допомогою теплових насосів.

Створити тепловий насос своїми руками дуже легко. Все, що для цього необхідно - знати його різновиди та конструкційні особливості. Розглянемо все це більш детально.

різновид насосів

Розподіл насосів на види здійснюється по середах, з яких добувається теплова енергія. Існують такі різновиди:

1. Повітря - вода. Тепловий насос повітря - вода своїми руками є найбільш дешевим, так, як може функціонувати без досить складної системи зовнішнього контуру і підключення стандартного типу. Але, він також володіє і деякими недоліками, основний з яких - зниження енергоефективності при зниженні температури. Такий насос прекрасно підійде для підігріву басейну, а ось для обігріву будівель він нерентабельний, так, як не дасть необхідної потужності.

Схема роботи теплового насоса повітря-вода

Вода - вода. Тепловий насос вода - вода своїми руками зробити досить легко, його конструкція дуже проста. Вода - найкраща Тепловіддаючим середу. Практика показує, що водойми зовсім нерентабельні, так, як в зимовий період їх температура падає нижче нуля, і вони замерзають. Найбільш рентабельно використовувати грунтові води, доступ до яких здійснюється шляхом створення спеціальних свердловин. Відмінно підійде для підігріву басейну та житлових будинків не великої площі.

Схема роботи теплового насоса вода-вода

1. Розсіл - вода. Забір тепла виробляється з землі (грунту), що передбачає будова неглибоких свердловин або колекторів. Може використовуватися практично скрізь, починаючи від обігріву басейну та закінчуючи опаленням приміщення досить великої площі. Система практична, проста і універсальна, так, як в її труби заливається фриз, який здатний не замерзати під впливом низьких температур.


   Схема роботи теплового насоса вода-розсіл

2. Грунт - вода. Основне джерело тепла - грунт, температура якого практично незмінна. Підійде для обігріву будь-якого призначення, будь то басейн або приватний будинок, досить поширена і користується певною популярністю.


   Схема роботи теплового насоса грунт-вода

1. Повітря - повітря. Основне завдання даного насоса - забрати теплий і перетворити його в більш прохолодний. Тепловий насос повітря-повітря своїми руками може кожен, так як він досить простий і не вимагає наявності якихось особливих знань.


   Схема роботи теплового насоса повітря-повітря

   Як працює тепловий насос?

   Тепловий насос для опалення будинку своїми руками має досить простий принцип роботи. Основні складові системи наступні:

   1. Насос тепловий.
   2. Забірний пристрій.
   3. Пристрій, що займається розподілом тепла.

   Всі насоси працюють по «цикл Карно», який полягає в наступному: в колектор податися температуростойкостью рідина, яка не буде замерзати при зниженні температурних показників. Вона забирає теплову енергію і переміщує її до насоса.

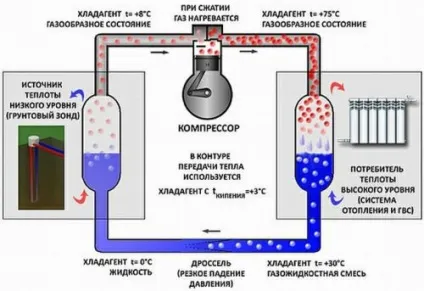

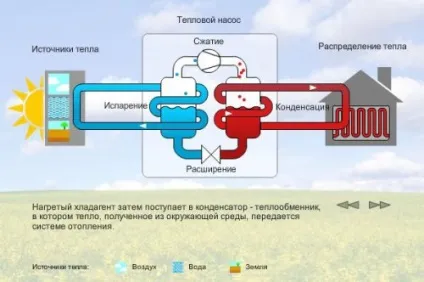

   Принцип роботи теплового насоса

   Потрапляючи у випарник, енергія взаємодіє з хладогеном, в результаті чого утворюється пара. Тиск збільшується, температурні показники піднімаються. Теплова енергія передається в приміщення, хладаг стає рідким і знову прямує в колектор, таким чином, виходить замкнута система.

   Як провести розрахунок обладнання?

   Будь саморобний тепловий насос своїми руками вимагає проведення деяких розрахунків, показники для якого беруться з урахуванням тепловтрат розраховується будинку. Само собою, перед установкою такого обладнання необхідно утеплити стіни, підлогу, вікна і дах приміщення. Показники теплової потреби для окремо взятих будинків наступні:

   1. для старих хрущовок - 75 Вт / м ».
   2. для більш нових будівель - в районі 50 Вт / м ».
   3. для будівель з використанням останніх технологій - 30 Вт / м ».

   Важливо Расчет і замовлення подібної установки найкраще проводити ще до будівництва будівлі. Це дасть можливість підібрати найбільш підходящу систему опалення.

   Більшість користувачів вважають, що найбільш придатною системою є підлога з водяним підігрівом, розрахунок потужності якого проводиться з урахуванням підлогового покриття. Найбільш відповідний варіант - плитка керамічна.

   Створення теплового насоса своїми руками

   Виготовлення теплового насоса своїми руками досить просто, проте потребують наявність хорошого компресора, купити який можна в будь-який ремонтної майстерні. Ідеальний конденсатор - бак з нержавіючої сталі об'ємом 100 л. и більше. Тепловий насос для опалення будинку своїми руками має наступні етапи виготовлення:

   1. Кріпимо компресор, використовуючи для цього куточки або кронштейн.
   2. Беремо мідні трубки і робимо Зміївка шляхом його обмотування навколо циліндра потрібного розміру.


   Спіраль з мідної трубки

2. Розрізаємо бак навпіл, вставляємо всередину виготовлений раніше змійовик і зварює його назад. Крайні трубки змійовика виводимо через різьбові отвори, які робляться паралельно з його установкою в бак.
3. Викликаємо фахівця, який зробить закачування фреону.

Для виготовлення теплового насоса Френетта нам знадобиться:

1. Циліндр зі сталі, діаметр якого прямопропорційно залежить від потужності насоса.
2. Диски зі сталі, діаметр яких буде на 5-10% менше, ніж d циліндра.
3. Електродвигун. Бажано купувати привід з подовженим валом, на який в подальшому будуть встановлені диски.
4. Теплообмінник.

Видається на виході температура буде прямо залежати від потужності двигуна. Для підігріву води до температури 100 С 0 обертів приводу повинні знаходитися в межах 7,5-8 тисяч в хвилину. Місце входження вала ущільнюється, так, як наявність будь-якого люфту швидко зносить механізм. Робочі диски монтуються на вал двигуна, відстань між якими регулюється шляхом установки гайок.

Конденсатор з титану

У циліндрі робиться два отвори, до яких будуть підведені труби. Після повного складання циліндр заповнюється маслом, проводиться підключення всіх патрубків і їх герметизація. Якщо у вас ще залишилися питання по його конструкції, то пропишіть в пошуковій системі - «тепловий насос своїми руками креслення» і ознайомитеся з усім цим більш докладно.

Переваги теплових насосів

Переваг даного виду насосів досить багато. Основне з них - наявність блоку управління, що дає можливість здійснювати контроль всього процесу. Крім цього, з його допомогою можна регулювати ступінь розігріву, роблячи його великим або меншим. Встановлені спеціальні датчики постійно стежать за рівнем температури, при необхідності подаючи відповідні сигнали. Після досягнення мінімуму або максимуму, робота насоса припиняється або ж навпаки, він запускається.

Важливо! Сучасні насоси мають більшу функціональність. Тепер з їх допомогою можна не тільки обігрівати будинок, а й забезпечувати постійну присутність гарячої води в ньому.

Саморобний тепловий насос

Крім цього, опалення з використанням подібного насоса може, як нагрівати, так і охолоджувати повітря в приміщенні. Для цього в ньому встановлюється реверсний клапан, що дозволяє робити як одну, так і іншу операції. Таким чином, виконавши установку такої системи у себе в будинку, ви можете отримати установку, яка буде корисна круглий рік.

Так, безсумнівно, більшість користувачів вказують на його основний недолік - досить високий ціновий діапазон. У цьому випадку варто пам'ятати той факт, що витратившись всього один раз, ви довгі роки не будите нічого докуповувати і про що-небудь турбуватися, тобто далі - тільки економія.

монтажні роботи

Після виготовлення основної частини системи необхідно підключити її до пристрою розподілу і забору тепла. Перший процес досить легкий, а ось другий - досить трудомісткий. Зрозуміло, що людина, що зібрав пристрій теплового насоса своїми руками, підключить його самостійно, без сторонньої допомоги. Монтажні роботи безпосередньо залежать від типу насоса, так, як кожен з них має певні особливості.

Витрати і окупність

Само собою, установка даного обладнання має на увазі значні витрати, так, як на придбання її комплектуючих знадобиться набагато більше коштів, ніжили на покупку електричного котла подібної потужності. Багатьох цікавить питання, а чи вигідно це? Так, вигідно. Так, наприклад, установка в будинку площею 100 м 2 подібного типу системи окупиться за півтора-два роки, а в подальшому буде суцільна економія. Крім цього, тепловий насос може бути використаний як кондиціонер, що дозволяє значно знизити рівень температури в приміщенні.

Безпека і екологічність

Для тих людей, які дбають про охорону довкілля, безпеки свого приміщення, найбільш підходящий варіант для опалення приміщення - тепловий насос. Це обумовлено тим, що він абсолютно нешкідливий і не викидає в атмосферу абсолютно ніяких шкідливих речовин. Можливість спричинити пожежу або вибух практично виключені, так, як перегрів входять до складу системи деталей практично неможливий.
