Теплообмінник в печі для лазні

При створенні парилки слід звернути особливу увагу на вибір печі, так як від її показників роботи залежить багато чого. Особливості банних процедур визначають необхідність використання гарячої води. Раніше нагрів води відбувався шляхом установки ємності на нагріті камені. Цей спосіб має ряд недоліків, що і вплинуло на створення спеціальних теплообмінників для банної печі. Якщо використовується обладнання обумовлює відсутність можливості підключення теплообмінника, то багато застосовують бойлери, які проводять нагрів води в незалежності від роботи печі. Однак подібний спосіб забезпечення наявності гарячої води призводить до додаткових витрат і незручностей. Саме тому розглянемо детальніше особливості використання теплообмінників.

2.Создать теплообмінник своїми руками

При наявності хорошої печі можна підключити до системи елемент, який проводить нагрів води від її тепла і віддає воду назад в бак. Подібний спосіб організації роботи печі з теплообмінником дозволять на момент нагрівання повітря і його підтримки в парильні також підігрівати воду в мийної кімнаті без зайвих витрат.

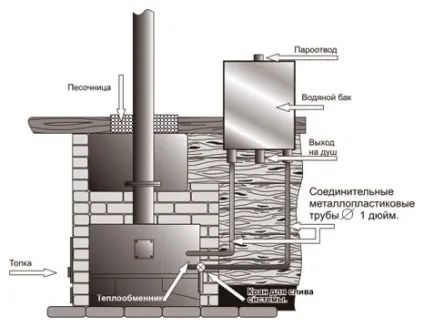

Піч банна з теплообмінником - конструкція для нагріву повітря в приміщенні, яка має спеціальний простір для подачі холодної води. У цьому просторі відбувається нагрів води, а потім по системі трубопроводів відбувається її відведення в спеціальний бак. Варто зазначити, що подібна система також дозволяє трохи підвищити температуру природним способом і в інших приміщеннях, де розміщуються баки, так як відбувається повторний теплообмін. Ступінь нагрівання повітря залежить від використання спеціальних теплоізоляційних матеріалів під час створення подібних баків, а також від особливостей їх розміщення та габаритних розмірів. Піч для лазні з теплообмінником має ряд позитивних якостей, перед звичайним варіантом виконання. При цьому вартість подібного обладнання невелика, а конструктивні особливості не збільшують його габаритні розміри і не погіршують експлуатаційні якості.

При розгляді подібної конструкції слід зазначити використання двох типів теплообмінників:

1. Внутрішній тип конструкції встановлюється в бічну частину камери або по дну нагрівається поверхні пускається змійовик. Також може використовуватися «спеціальна сорочка», яка повністю покриває всю топку.
2. Зовнішній тип конструкції передбачає наявність модуля димоходу, який оперізує трубу.

Крім цього варто враховувати, що всі типи теплообмінників, в незалежності від типу, заповнюються водою в обов'язковому порядку. Циркуляція води організована шляхом використання в системі батареї водяного опалення і навісного бака, розташованих з певним показником перепаду висоти їх розміщення. Для циркуляції води може використовуватися спеціальний насос, який підключається до електромережі. При правильному розташуванні всіх елементів системи можна також забезпечити природну циркуляцію рідини при обліку всіх фізичних процесів. Однак при цьому відзначимо, що печі для лазні з теплообмінником не можуть використовуватися при поганій циркуляції води в системі, так як сильне нагрівання рідини призводить до виділення пари і підвищення тиску. Також варто використовувати спеціальні елементи для скидання тиску при необхідності.

З огляду на вищевказані особливості, фахівці рекомендують створювати відкриті системи нагріву води, які передбачають її циркуляцію без тиску. Подібна піч своїми руками з теплообмінником може бути створена без складних розрахунків. Для підвищення ефективності роботи системи слід зменшити протяжності труб: найбільш оптимальним показником вважається протяжність не більше 3-х метрів. Зменшення діаметра використовуваних труб дозволяє створити необхідний тиск в системі без використання насосів.

При проведенні роботи по створенню системи своїми руками для підігріву води можна використовувати старі радіатори. Вони мають гарну герметичністю, а для підвищення показника водотоннажності їх об'єднують в одну велику групу. Далі розглянемо створення теплообмінника з урахуванням того, що в лазні встановлена ​​піч з цегли.

Створення теплообмінника для печі своїми руками слід почати з покупки металу товщиною 2,5 мм. Конструкція буде мати наступний вигляд: верхня ємність буде циліндричної форми, а нижня - прямокутної. Дві ємності з'єднуються між собою за допомогою труб. Особливості розташування кожного елемента залежать від виду печі.

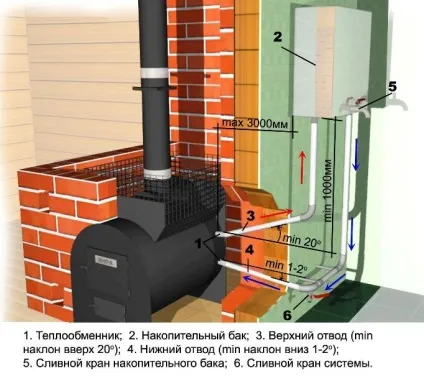

Конструкція обміну тепла між водою і нагрітими поверхнями печі представлена ​​наступними елементами:

1. Накопичувальний бак - призначений для тимчасового накопичення гарячої води. Варто відзначити, що проводити теплоізоляцію бака чи ні - рішення, яке залежить від необхідності додаткового нагріву приміщень.
2. Верхній і нижній відведення води для забезпечення її циркуляції. При організації слід використовувати виключно металеві труби.
3. Зливний кран бака для використання води.
4. Зливний кран системи для видалення води при необхідності.
5. Теплообмінник.

Важливою особливістю проведення роботи є забезпечення повної герметичності всіх з'єднань. Для цього слід використовувати зварювальний апарат або організувати з'єднання. Однак при цьому варто пам'ятати про те, що сильне нагрівання призводить до розширення металу і з'єднання втратить свою надійність.

На закінчення при розгляді питання щодо створення теплообмінника для банної печі відзначимо такі особливості:

1. Труби можна кріпити за допомогою нерухомих з'єднань, так як вони будуть змінювати свої лінійні розміри.
2. Потужність створеного теплообмінника не повинна впливати на особливості роботи самої печі. Зниження потужності не повинна перевищувати показник в 10%.
3. При виборі розмірів накопичувального бака слід врахувати, що вода повинна бути підігріта через дві години після початку топлення лазні. При цьому ранній нагрів води може призвести до її кипіння при відсутності спеціального елемента, що запобігає подібну ситуацію.
4. Для посилення різьбових з'єднань слід використовувати спеціальний ущільнювач, який стійкий до сильного впливу високих температур.

З огляду на всі перераховані вище особливості можна провести створення опалювальної системи, яка не тільки проведе нагрівання повітря, а й води в приміщенні з найменшими витратами. Також є можливість придбати подібне обладнання від різних виробників.
