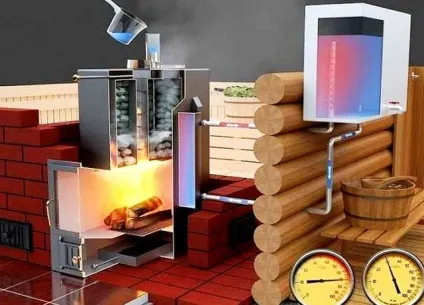

Гарна піч для лазні дозволяє вирішити всі завдання для того, щоб традиційна процедура була максимально комфортною. Передбачивши теплообмінник в банну піч, можна обійтися без бойлера для нагріву води.

Теплообмінник - що це

Теплообмінник - це порожня ємність, заповнена водою, вмонтована в конструкцію печі. Теплообмінник з'єднується з системою труб і / або баків, по яких циркулює вода, розігріта під час топки печі.

Залежно від конструкції, рух води по системі здійснюється природним способом або примусовим (за допомогою насоса). Принцип роботи теплообмінника банної печі в тому, що розігріта вода надходить в опалювальні батареї і бак для душа, а холодна перетікає в теплообмінник і нагрівається. Процес відбувається протягом всього часу топки.

Існує кілька конструкцій теплообмінників:

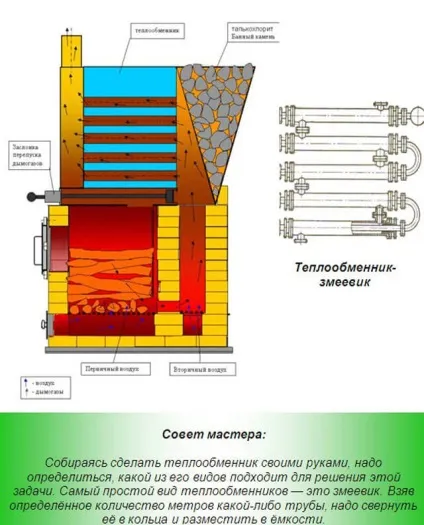

• Внутрішній теплообмінник - ємність з водою для нагріву поміщається в топку печі. Конструкція ємності може бути будь-який - у вигляді бака, що утворює одну стіну топки або змійовика з труб, оперізувального топковий відділення.
• Зовнішній теплообмінник - модуль поміщають зовні печі, зазвичай він оперізує комин, нагріваючись від температури гарячих газів, що виводяться через трубу в процесі горіння палива в печі.

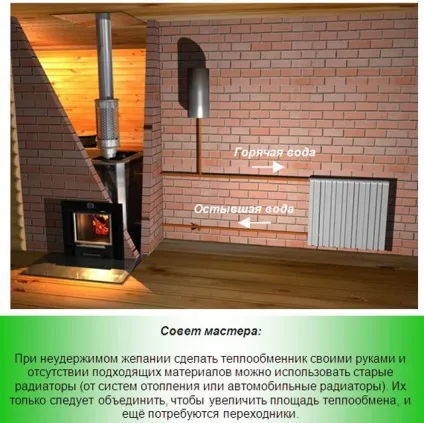

Вода, що циркулює в системі, може використовуватися як для опалення приміщення, так і для нагріву води для миття. Конструктивно піч для лазні з теплообмінником для води не відрізняється від звичайної грубки з місцевим водяним опаленням.

Для монтажу системи з двома функціями (обігріву приміщення і отримання гарячої води) доведеться передбачити бак для води і правильно розрахувати протяжність і діаметр труб для оптимальної роботи системи.

Найбільший ККД має система, в якій дотримані умови:

1. Протяжність труб не більше 3 м;
2. Діаметр труб більше 1 дюйма - при маленькому просвіті рідина не зможе нормально циркулювати без допомоги насоса;
3. Відкрита система нагрівання води - в розширювальний бак організований доступ повітря.

Така конструкція не потребує додаткових витрат енергії (в тому числі електричної - для насоса) і забезпечить обігрів приміщення і гарячу воду.

Примітка: для обігріву приміщення в системі місцевого опалення можна використовувати антифриз - він не боїться низьких температур, тому під час тривалих простоїв в зимовий час не доведеться зливати рідину з системи. На практиці такий теплоносій використовується дуже рідко через його високу вартість.

Розрахунок площі теплообмінника

Піч для лазні з теплообмінником для опалення повинна давати 5 кВт тепла при стандартній площі для звичайної сім'ї. Розраховуючи самостійно розміри елементів системи, виходять з того, що 1 м 2 площі теплообмінника дає близько 9 кВт.

Рекомендується робити розміри з великим запасом, так як на ефективність системи впливає розташування і форма котла, якість палива.

Проектуючи систему для отримання гарячої води (з виносним баком) слід враховувати, що сама ємність буде додатково обігрівати приміщення.

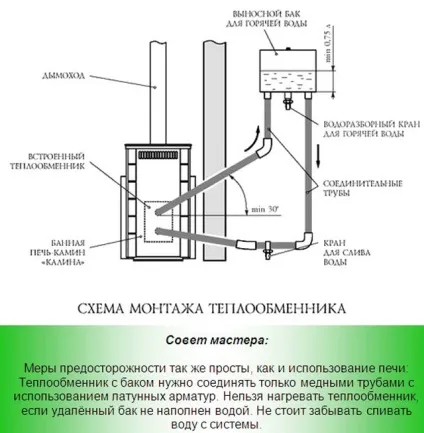

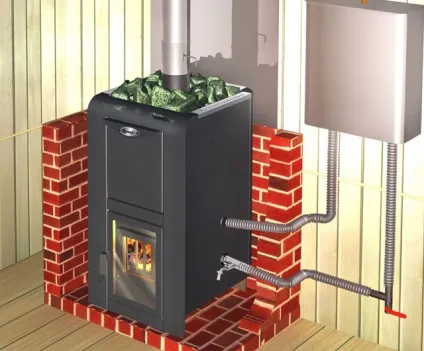

Схема підключення теплообмінника в лазні проста для печей заводського виробництва у відповідних моделях. Однак для людей, що мають навички зварювання, цілком під силу зібрати систему самостійно і для цегляної печі. Для системи з природною циркуляцією знадобляться труби, фітинги, фурнітура (2 крана), бак для води.

Металеві листи потрібні в разі, якщо бак для води або теплообмінник передбачено зварювати самостійно (в формі куба або паралелепіпеда).

Теплообмінник для лазні своїми руками

Теплообмінник виготовляють з металу не менше 2,5 мм або труб, зігнутих змійкою, спіраллю.

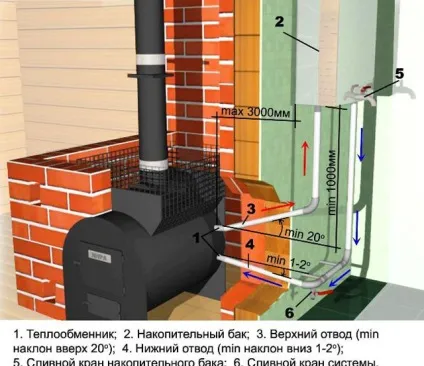

Бак для води розташовують вище рівня печі - це потрібно для циркуляції води. Потім ці елементи з'єднують між собою трубами: верхнім і нижнім контуром.

Для зливу води (при промиванні системи або в періоди тривалого простою в зимовий час) в зворотний контур в нижчій точці труби врізається кран.

Установка теплообмінника на банну піч вимагає якісного з'єднання всіх елементів, герметичності зварних швів. Сам теплообмінник можна перевірити стисненим повітрям, опустивши його в воду. Після складання перевіряють герметичність з'єднань всієї системи.

Примітка: для обігріву суміжних приміщень бак для води можна теплоізолювати - в цьому випадку він буде нести додаткову функцію теплоаккумулятора.

Рекомендації досвідчених майстрів

Монтуючи теплообмінник для гарячої води в баню, потрібно пам'ятати про те, що:

• Виносної бак для води слід підбирати відповідно до потужністю банної печі - занадто велика ємність буде довго нагріватися. У маленькому баку вода рано закипить і заповнить мийну непотрібним паром.
• Відповідати печі повинен і теплообмінник - занадто велика конструкція знизить ефективність печі. Оптимальним вважається варіант, коли система забирає 10 проц. від потужності печі.
• Труби системи не слід закріплювати жорстко до стін - їх лінійні розміри змінюються при нагріванні.
• Для різьбових з'єднань системи використовується тільки ущільнювач, здатний витримати високі температури.
• В системі з природним теплообміном (без використання насоса), потрібно дотримуватися ухил в 2 - 5 градусів верхнього і нижнього контурів труб.
• Бак для лазні з теплообмінником не повинен бути порожнім під час топки печі.

Після розігріву системи до високих температур небажано додавати холодну воду - різкий перепад негативно позначиться на термінах експлуатації

Піч для лазні з теплообмінником дозволить отримати максимальний комфорт і, одночасно, зберегти чарівність цієї улюбленої традиційної процедури.
