Тема "редактор формул microsoft equation 3

При оформленні текстових документів часто потрібно додавати в документ не текстові елементи або об'єкти. Програма Word дозволяє це робити - вона має широкі можливості по вставці в текст малюнків, діаграм, формул і так далі. На цьому уроці ми навчимося вводити формули в програмі Word.

Для чого і кому потрібні формули в текстових документах? (Відповіді учнів)

У простих випадках можна скористатися вставкою символу. У документах часто застосовуються знаки, для введення яких не існує клавіш на клавіатурі. Word дозволяє вводити багато зі спеціальних символів або натисканням комбінації клавіш, або за допомогою команди Вставка → Символ.

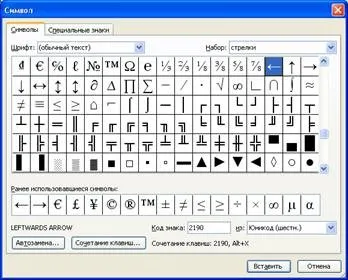

Щоб відкрити таблицю символів перейдіть на вкладку Символи, спеціальні символи знаходяться на вкладці Спеціальні знаки цього ж вікна.

Для вставки символу в документ виберіть його з набору символів і клацніть на кнопці Вставити.

Введення формул в текст

Додавання формул в документ виконується наступним чином:

Встановіть курсор в місце введення формули.

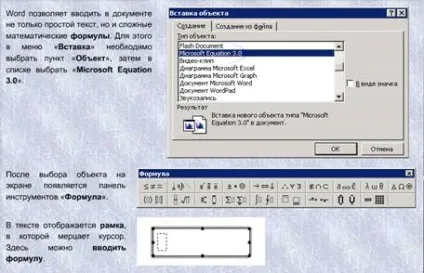

У меню Вставка виберіть команду Об'єкт, клацніть на вкладці Створення і в списку Тип об'єкта виберіть Microsoft Equation. Якщо ви хочете, щоб формула вільно переміщалася поверх тексту, залиште прапорець. Поверх тексту встановленим. Щоб помістити формулу в текст і зберегти її розташування біля якого - або фрагмента тексту, зніміть цей прапорець.

Введіть формулу за допомогою панелі інструментів Формула.

Закінчивши введення формули, клацніть в документі за межами рамки формули.

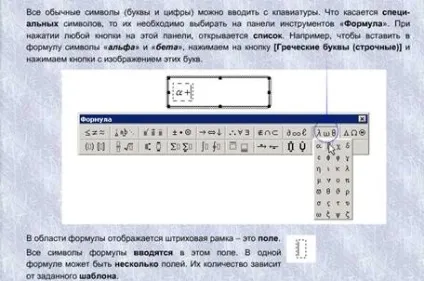

У верхньому ряду панелі інструментів Формула розташовані кнопки математичних та інших уживаних символів. У нижньому ряду знаходяться кнопки елементів структури формул. Всі елементи формули, такі як букви, числа і символи (вводяться з клавіатури і обрані на панелі символів), вставляються в осередку елементів формули. Більшість шаблонів містять порожні клітинки для символів, а також вертикальну риску і рису знизу.

Пульсуючі вертикальна і нижня горизонтальна риси виконують роль курсору.

Побудова формули нагадує спорудження об'ємної фігури з дрібних деталей найрізноманітнішої форми - потрібно послідовно викладати по одній деталі, щоб, врешті-решт, вийшла закінчена фігура.

Для відображення шаблонів показників ступеня клацніть на третій кнопці в другому ряду панелі інструментів.

Клавіша Tab переміщує точку введення між різними елементами формули.

Можна змінити розмір будь-якого елемента формули, вибравши в меню Розмір команду Визначити. У діалоговому вікні Розміри вкажіть нові розміри для звичайних знаків верхніх і нижніх індексів, а також інших зазначених вами елементів.

Введення вираження під знаком кореня. При введенні формули під знак кореня для переміщення між осередками користуйтеся клавішею Tab. Для повернення під знак кореня натисніть клавіші Shift + Tab. Натискання цих клавіш викликає переміщення точки введення в формулі в зворотному напрямку.

Замість вставки в формулу за допомогою шаблону дужок можна ввести їх безпосередньо з клавіатури, що значно простіше, однак це можливо лише в тому випадку, якщо висота вираження в дужках дорівнює висоті одного знака, наприклад (x) .Якщо ж висота вираження вище, доведеться користуватися шаблоном, тому що тільки в цьому випадку висота дужок буде збільшуватися рівно настільки, щоб дужки охоплювали всі введені в клітинку вираз.

Введення знаменника. Наступним кроком в побудові формули буде введення знаменника. Тут знову буде використана кнопка Tab, на цей раз для переходу в клітинку показника ступеня.

Клацніть мишею у вікні документа за межами рамки формули. Word приховає панель інструментів Формула і відновить стандартне меню.

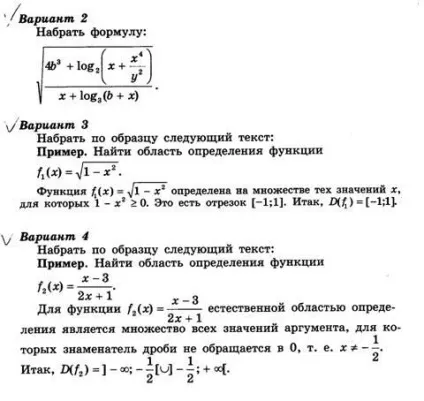

Лабораторна робота: Вставка формули:

Покажіть результати роботи вчителя. Збережіть документ.

Д / З: Набрати з підручника алгебри якесь завдання, що містить формули. Зберегти на диску, показати вчителю
