ЗАБЕЗПЕЧЕННЯ ПРОСТОРОВОЇ ЖОРСТКОСТІ КАРКАСУ.

Несучої основою промислових будівель є каркас, що складається з поперечних і поздовжніх рам. Елементи каркаса, що з'єднують між собою поперечні рами, на-викликають зв'язками. Οʜᴎ сприймають навантаження від гальмування кранів і вітру, забезпечуючи пространствен-ву жорсткість каркаса.

За характером розташування свя-зи бувають горизонтальні встановлені в площині верхнього і ниж-нього пояса ферм, і вертикальні встановлені між колонами або фермами у вертикальній площині.

: Конструктивне рішення зв'язків залежить від висоти будівлі, величини пролета͵ кроку колон, наявності кра-нів і їх вантажопідйомності.

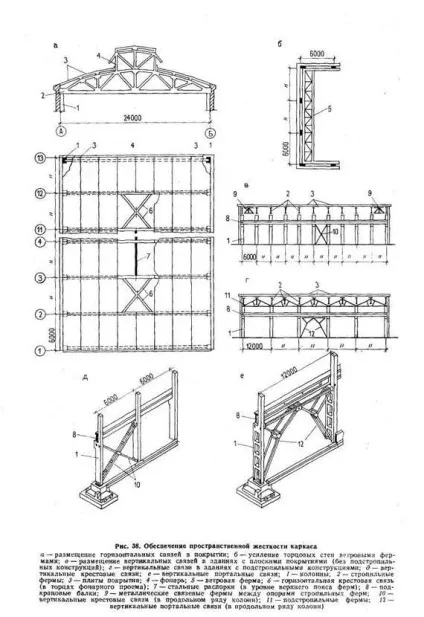

Роль горизонтальних зв'язків ви-полняют плити покриття (рис. 38, а). Після зварювання опорних закладних деталей і закладення швів покриття набуває якості''сплошного діска'', підвищує достатньо міс-судинну жорсткість будівлі.

- Стійкість стропильних балок і ферм (в торцях ліхтарних прое-мов) забезпечується горизонтальні-ми хрестовими зв'язками, встановлений-ними в рівні верхнього пояса. В по-наступних прольотах (під ліхтаря-ми) встановлюють сталеві рас-прочуханки.

Вітрові ферми (рис. 38,6) в ві-де системи горизонтальних зв'язків встановлюють в торцевих стінах будівель значної висоти. Такі ферми розташовуються на рівні підкранових балок або нижнього пояса ферм.

Горизонтальні хрестові зв'язку в рівні нижнього пояса балок і

ферм мають будівлі з мостовими кранами вантажопідйомністю понад 30 т.

Вертикальні зв'язку між ко-лоннамі поздовжніх рядів (рис. 38, в, г) встановлюють в середин ?? е температурного блоку. При кроці колон 6 м (рис. 38, (5) ставити хрест-ші зв'язку, при кроці 12 м (рис. 38, е) портальні. Зв'язки приварюють до закладних деталей колон. Οʜᴎ сприймають нд ?? е горизонтальні навантаження з покриття і поздовжніх рам каркаса і передають їх на фун-даментом.

Вертикальні зв'язку між опо-рами ферм або балок (рис. 38, в, г) ставлять в крайніх осередках темпера-турне блоку будівлі з плоским по-покриттям (без підкроквяних кон-трукцій).

Горизонтальні і вертикальні зв'язку є відповідальними еле-ментами каркаса, що забезпечують незмінність і жорсткість будівлі.
