Технологія монтажу покрівельних сендвіч панелей докладна інструкція
Монтаж покрівельних сендвіч панелей - інструкція ↑
Ці конструкції для покрівлі дуже міцні. Несуча здатність покрівельних сендвіч панелей досить висока: вони в змозі з легкістю протистояти снігового навантаження до 150 кг / м2 і вітрової - до 48 кгс / м2. Ці характеристики забезпечують ребер жорсткості захисного металевого шару більш високі показники, ніж у стінових. Крім іншого вони виконують роль своєрідних відсотків, які допомагають відводити талу воду і опади з даху. Відмінна теплоізоляція дозволяє використовувати покрівельні «сендвічі» при будівництві будівель у всіх кліматичних поясах.
До монтажних робіт можна приступати, не ознайомившись попередньо з відповідною документацією, в якій повинна міститися максимально повна інформація про тип, розміри плит, вигляді профілю і т. Д. Там же повинні бути відзначені місця примикань, кількість, тип і розташування сполучних елементів, вузли кріплення сендвіч панелей, необхідну кількість матеріалів гідро- і теплоізоляції.
Яким повинен бути скат даху
Уклон - не менше, ніж 1. 10 (7⁰).
На практиці мінімальний ухил покрівельних сендвіч панелей може в деяких випадках бути дорівнює п'яти градусам.
- У разі мінімально допустимого ухилу ската ці конструкції не повинні мати поперечних стиків. В обов'язковому порядку повинна проводитися герметизація внутрішнього замка будь-яким нетвердеющім герметиком, наприклад, силіконовим. Зменшення кроку прогонів може збільшити несучу здатність покрівлі.
- Якщо ухил більше 15⁰, то в районі схилу на стику торців встановлюють додаткові упори, щоб запобігти їх сповзання вниз.
Бажано застосовувати плити довжиною менше 10 метрів, тоді, з одного боку, під час підйому практично нівелюється ризик їх пошкодження, з іншого - зменшується ймовірність виникнення деформацій при значних перепадах температури. Крок прогонів не рекомендується приймати великим двох метрів.
Обшивку підіймають за допомогою вантажопідйомників, використовуючи або механічний захоплення, або вакуумні присоски. Другий варіант підходить практично при будь-якому способі монтажу.
У місці кріплення присосок з траверсом захисну плівку з поверхні необхідно видалити.
монтажна різання
Всі плити, як правило, бувають покриті спеціальною захисною плівкою. Перед монтажними роботами її знімають внутрішньої обкладки (там вона блакитного кольору).
З зовнішніх обкладок плівку знімають по завершенні монтажу.
- Саму різання безпосередньо проводять на спеціальних стійках, що мають м'яке покриття (повсть, пінопласт).
- З огляду на чутливість покриття до підвищеної температури, при різанні використовують пилки з дрібнозубчастим полотном.
- Що ж стосується жерстяних робіт, то для них більше підійдуть ручні ножиці.
- Після кожної операції з різання або свердління поверхню обшивки і замки дбайливо очищають від утворилася металевої стружки.
Кріплення покрівельних сендвіч панелей
Їх кріплять до опорної конструкції, виконаної з бетону, металу, деревини і так далі. Монтаж сендвіч панелей на сталеві конструкції виконують, використовуючи спеціальні оцинковані саморізи покрівельні з вуглецевої сталі. Звичайні їх розміри:
- в довжину - 12.5 мм,
- діаметри різьби - 6.3 мм під головкою шестигранною форми,
- до низу сверловідного наконечника -5,5 мм.
Таким чином практично природним чином відпадає необхідність в попередньому просверливании отворів в плиті. Вони додатково укомплектовуються спеціальними (19-мм в довжину) шайбами з прокладкою EPDM. Саморізи вворачивают шуруповертом, і завдяки конструкції забезпечується не тільки надійне кріплення, але і ідеальна герметизація.
Всі елементи кріплення повинні розташовуватися перпендикулярно, під кутом в 90 °, що не розчавлює шайбу і в той же час притискати її дуже щільно до металевої обкладці.
Необхідна кількість шурупів розраховується, виходячи з таких даних, як
Технологія монтажу сендвіч панелей: опис укладання ↑
- Монтаж покрівельних плит проводять рядами від схилу в напрямку до гребеня.
- Перша плита повинна формувати звис.
- Другу обрізають, в місці нахлеста покривають герметиком і прикріплюють і до опори, і до першої плиті.
- Закінчивши укладання першого і другого ряду, починають виконувати поздовжнє міжпанельних з'єднання. Наступний, третій, ряд також починають знизу і так далі.
- При монтажі добірних елементів все місця зіткнення обробляють силіконовим герметиком.

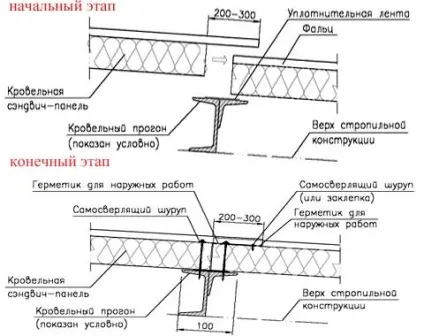

Виконання поперечного стику
Поперечний стик покрівельних плит виконують з наступним перекриттям:
- У верхній панелі знизу обрізають сталеву обшивку приблизно на величину нахлестки.
- Видаляють також і шар утеплювача.
- На верхній профіль, розташованої знизу панелі, наносять відповідний герметик (бутил каучуковий або силіконовий).
- Потім панель кріплять до каркаса і в кінці між собою кріплять панелі саморізами.

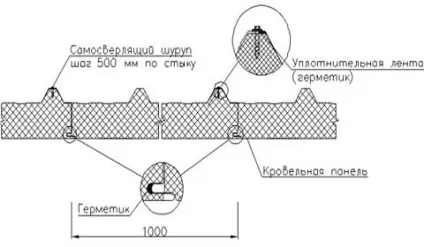

поздовжні стики
Виконавши кріплення сендвіч панелі до каркаса, їх механічно міцно з'єднують через поздовжні місця з'єднання в замках. Відразу перед укладанням плит з внутрішньої сторони в паз замку закладають силіконовий герметик.
