Де знаходиться блок управління центральним замком установка, можливі несправності

Більшість сучасних автомобілів, в тому числі і продукція «АвтоВАЗу», оснащується центральним замком. Основна функція цієї системи - попередити спроби несанкціонованого доступу в салон і викрадення автомобіля. Комплектація центрального замка - це електронний блок, актуатори або виконавчі пристрої, кінцеві вимикачі, брелок для керування роботою ЦЗ. Як і будь-яке обладнання, центральні замки виходять з ладу.

У процесі ремонту у автовласників можуть виникнути проблеми. Не всі знають, де знаходиться блок управління центральним замком. А адже найчастіше причина всіх несправностей саме в ньому.

Особливості роботи пристрою

Центральний замок - це комплекс обладнання, який при отриманні певних команд відкриває, або закриває автомобіль. Для більшої зручності експлуатації процес подачі команд виконується віддалено (дистанційно).

Деякі автовласники вибирають для себе зручну функцію замикання всіх дверей в певний термін. Для чого це потрібно? Ця функція дуже корисна, коли водій не встиг, або і зовсім забув закрити двері. Але якщо втратив ключі і немає другого пульта, тоді це серйозна проблема. При дорожньо-транспортних пригодах система безпеки в автоматичному режимі відкриє всі замки.

Пристрій

Схема центрального замка являє собою набір з датчиків, кінцевих вимикачів, виконавчих пристроїв, керуючий блок.

Кінцеві вимикачі необхідні для отримання інформації про становище двері. Ці дані передаються до керуючого блоку. За рахунок перемикачів здійснюється фіксація деталі замка. Двері автомобіля оснащені спеціальним кулачковим пристроєм. Щоб він міг фіксуватися, в передніх дверях є спеціальні мініатюрні перемикачі. На кожен актуатор доводиться по два перемикача. За блокування замків відповідає один перемикач, а за відкривання - другий. Також схема передбачає ще два виконавчих пристрої. У приводі замка на важільному пристрої встановлений ще один перемикач. Він визначає, чи відкриті двері. Якщо це так, контакти перемикача замикаються. ЦЗ деактивується.

Блок управління центральним замком ВАЗ-2110 отримує сигнали від мініатюрних перемикачів і потім дає команду керуючим механізмам. Для відкриття замків сигнал подається на виконавчі пристрої.

установка ЦЗ

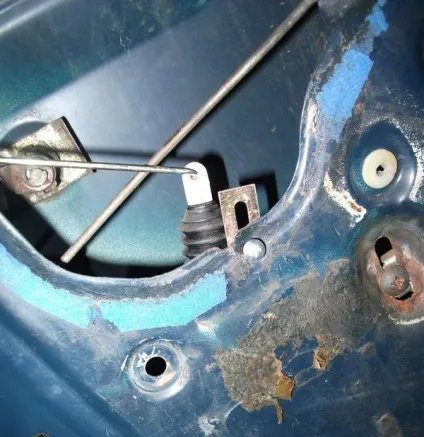

Насамперед необхідно відключити клеми АКБ. Також знімають дверні карти і механізм склопідйомників. Після цього необхідно підібрати відповідне місце для установки активаторів. Встановлювати механізм можна в будь-якому положенні. Але важливо, щоб тяга виконавчого пристрою могла вільно рухатися.

Автомобілі ВАЗ-2110 мають особливу конструкцію дверей. Тяга перед установкою повинна бути зігнута певним чином. Цей кут повинен бути одночасно мінімальним і чітким. Якщо він буде близьким до дуги або відстань від тяги до фіксатора буде занадто великим, в роботі системи можуть виникнути проблеми. Не вистачатиме потужності для здійснення руху тяги. Всі зусилля піде на подолання вигину.

Особливості прокладки проводів

Після того як активатор встановлено, прокладають дроти від кожних дверей автомобіля до місця, де знаходиться блок управління центральним замком. На «десятках», а також і на багатьох інших легкових автомобілях дроти краще прокладати по нижній частині дверей.

Так вони не будуть схильні до дії склопідйомників і інших рухомих компонентів. У місцях, де дроти з'єднуються, їх добре ізолюють. Інакше можливі короткі замикання. Для прокладки проводів між кузовом автомобіля і дверима використовують гумові гофровані деталі. Після того, як дроти протягнуті, слід переконатися, що вони не будуть зламані в процесі експлуатації дверей.

Монтаж блоку управління

Установка центрального замка також передбачає монтаж керуючого блоку. Найчастіше його ставлять або в дверях, або за центральною панеллю. Слід враховувати, що від місця розміщення блоку залежить безпека автомобіля. Керуючі системи встановлюють в важкодоступних для викрадачів місцях.

Від того, де знаходиться блок управління центральним замком, буде залежати не тільки безпеку машини в плані викрадень, а й працездатність самої системи. Не рекомендується встановлювати керуючу електроніку в нижній частині дверей. Там накопичується бруд і вода. Через деякий час це може привести до виходу пристрою з ладу. Також при монтажі блоку рекомендується звернути увагу на склопідйомники. Блок не повинен заважати їх роботі.

підключення

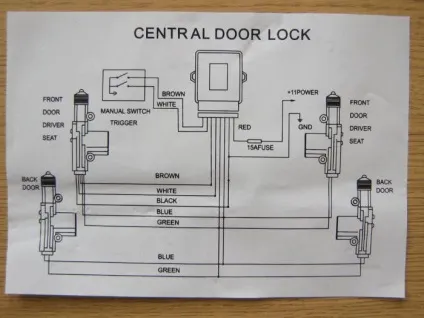

Далі виконують підключення системи. Для цього в комплекті є схема центрального замка.

До акумулятора ЦЗ підключають через запобіжник. Після приєднання всіх проводів перевіряють, як працює обладнання. В процесі тестування слід звернути увагу на плавність і легкість роботи механізму. Якщо соленоїд видаватиме недостатнє зусилля для руху тяги, то слід ще раз перевірити місце установки виконавчого механізму.

Центральний замок з сигналізацією може працювати в комплексі. Сучасні сигналізації мають можливість підключення до них центрального замка. Але тут необхідно звертати увагу на сумісність електричних схем.

типові несправності

Ці пристрої також виходять з ладу. Причин для цього дуже багато. Щоб виявити поломку, необхідно провести діагностику. Існують механічні поломки і електричні. Розглянемо ці несправності і дізнаємося, як їх усунути. Хоча іноді ремонт активатора економічно невигідний - дешевше просто купити новий центральний замок. Ціна активатора становить 200 рублів.

механічні несправності

Сюди відносять різні механічні пошкодження, ослаблення кріплення тяг. Можливо, ослабло кріплення кінцевих перемикачів. З цим пов'язані порушення регулювальної інформації, руйнування або навіть знос деталей в редукторі виконавчого механізму.

До механічних відносять поломки, причина яких пов'язана з неякісним монтажем і регулюванням. Якщо спостерігаються подібні проблеми, слід якомога швидше їх усунути і прибрати причини. Але легше замінити центральний замок. Ціна на виконавчі пристрої починається від двохсот рублів.

електричні поломки

До цих проблем відносять всі поломки, які можуть виникати в електричному ланцюзі. Перш, ніж почати діагностику, слід перевірити, що електрична мережа в машині повністю справна, в брелоку заряджені батарейки, а запобіжники в модулі центрального замку не перегоріли. Часто вдавалося відновити роботу несправного центрального замка тільки заміною запобіжників. Якщо ж ЦЗ все ще не працює, слід шукати поломку в пульті або в самому механізмі.

Якщо відмовляє пульт ДУ, тоді виконують перезапис коду в електронному ключі. Якщо проблему таким способом вирішити не вдалося, можливо, несправний передавач в ключі. У цих випадках фахівці рекомендують мати інший ключ з кодом. Якщо загубив ключі, доведеться придбати нові.

Також поломка може бути пов'язана з приймачем ДУ. Визначити несправність найпростіше установкою справного приймача. Якщо такої можливості немає, тоді демонтують дверні карти. Після перевірки механічної частини перевіряють, чи йде енергія на клеми управління виконавчих пристроїв. Можливо, обірвалися або переломилися дроти.

Відсутність електроживлення на клемах також пов'язано з окисленням проводів. Може вийти з ладу блок управління через різні несправностей в системі управління сигналізації. Тут допоможе заміна блоку. Досить знати, де знаходиться блок управління центральним замком. Часто він знаходиться за магнітолою, з боку водія. Потім потрібно його від'єднати і встановити замість нього новий.

висновок

Отже, ми з'ясували, що собою являє центральний замок в автомобілі. Як бачите, це дуже корисний пристрій, яке значно полегшує процес замикання дверей. Відгуки тих, хто вже використовує такий пристрій, тільки позитивні, що говорить про його зручність.
