Технологія цегляної кладки складається з декількох робочих процесів кладки включають такі елементи, як установка порядовок, подача цегли і розчину. укладка цегли в конструкцію, перевірка правильності виконаної частини кладки і інші елементи.

♣ Установка і перестановка причалки.

♣ Подача цегли і розкладка їх на стіні.

♣ Перелопачування, подача і расстилание а також розрівнювання розчину на стіні.

♣ Укладання цегли в конструкцію (в забутовки і версти)

♣ Перевірка правильності виконаної частини кладки.

♣ розшивки швів кладки (за потребою).

♣ Рубка і Отеска цегли (за потребою).

♣ Контроль якості цегляної кладки.

1. Установка порядовок

Порядовка це металева або дерев'яна планка на якій ризиками або отворами розмічені ряди цегляної кладки. Встановлюють порядовки підсобний робітник або муляр в кутах в вертикальному положенні. Порядовки також можуть встановлюватися при бажанні і на перетині стін а також через 10-12 м по фронту робіт.

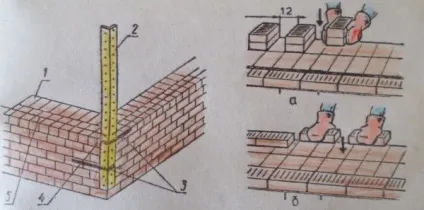

Малюнок №1. Кріплення металевої порядовки. Спосіб подачі цегли на стіну

1-кладка, 2 порядовка, 3-скоба, 4-притискної гвинт, 5 -прічалка.

Спосіб подачі цегли на стіну:

а-з'їм верхній пари цегли,

б-розкладка по одному.

Ризики або отвори зроблені на порядовке повинні збігатися з проектними висотними відмітками швів кладки, які перевіряються нівеліром. Після того як встановили порядовки на них крейдою або м'яким гранітним олівцем намічають позначки дверних і віконних прорізів, ніш і балок.На малюнку №1 в якості прикладу показана установка металевої порядовки на розі будинку. Дерев'яну порядовку зазвичай кріплять цвяхами які забивають у шви кладки.

2. Натягування причалки

Причалка це кручений шнур службовець для перевірки прямолінійності і горизонтальності верстових рядів кладки. Причалювання натягують на кожному ряду при кладці зовнішньої версти, а при кладці внутрішньої версти ставлять її через 3-4 ряди по висоті. Кріплять причалку до стіни і обов'язково до порядовкам на рівні рисок рядів. Для того щоб прикріпити металеву причалку до стіни (до викладеному вже ділянці кладки), використовують металеву скобу. Для цього забивають гострий кінець скоби в шов кладки а до тупого кінця спирається на цегляну кладку прив'язують причалку.

таким чином причалка повинна знаходитися на рівні верхньої межі цегли укладається ряду на відстані 2-3 мм назовні від площини стіни. Щоб виключити провисання причалювання її слід добре натягнути а під неї підкладають маяковий дерев'яний цегла і притискають її зверху іншим звичайним цеглою.

Як маякового цегли використовують дерев'яний брусок товщиною в одному кінці дещо меншою, ніж 77 мм (цегла + шов), а в іншому дещо більшою. висуваючи брусок щодо площини стіни, муляр компенсує висотні відхилення кладки укладеного ряду, встановлюючи натягнуту причалку на необхідну позначку.

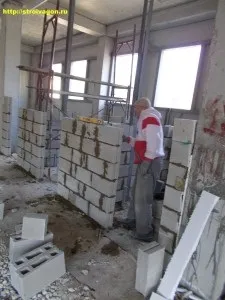

3.Подача цегли і розкладка їх на стіні.

Подача цегли і їх розкладка на стіні здійснюється підсобним робітником. Для подачі цегли він бере стопку цегл в кількості 4-6 цегли і встановлює цеглини на стіну для кладки тичкового ряду зовнішньої версти на внутрішню версту перпендикулярно осі стіни. Потім знімає верхню пару цеглин (дивись малюнок №1, а і б) і ставить її для кладки тичкового ряду також перпендикулярно осі стіни на відстані 12 см від нижньої пари.

Для кладки ложкового ряду верхню пару цеглин ставлять поруч з нижньої уздовж осі стіни і одночасно обома руками знімають два верхніх цегли і ставлять їх поруч з нижніми також уздовж осі стіни (малюнок №3, б) .Для кладки внутрішньої версти розкладку виконують таким же чином, але на зовнішній версті.

4. Подача і расстилание розчину

Відомо що приготований розчин через певний час втрачає свою однорідність за рахунок випаровування вологи з верхньої поверхні і осідання великої фракції піску. Тому розчин перед подачею на стіну перемішують совковою лопатою (дивись малюнок № 3). При цьому розчин слід укладати рівним шаром у вигляді грядки приблизно овальної форми і необхідної ширини.

Малюнок №2. Подача розчину на стіну совковою лопатою.

в-розрівнювання розчину для забутки.

Якщо кладка ведеться впустошовку розчин слід розстеляти відступаючи від краю стіни на 2-3 см, а при кладці під розшивку швів від краю стіни відступають на 1 см.Для укладання ложкового ряду роблять розчинну грядку шириною 7-9 см, а для тичкового 20-22 см, при цьому висота розчинної грядки роблять 2,5-3 см, а довжину 70-80 см. Розчин розстеляють під ложкібоковой гранню совкової лопати, а під точкових ряди кладки переднім краєм.

При кладці забутки розчин слід накидати в корито, утворене верстовими рядами кладки. Розрівнювати такий розчин слід тильною стороною совкової лопати. При кладці стовпів подають розчин на середину стовпа і розрівнюють кельмою. також слід розрівнювати розчин кельмою при кладки внутрішніх стін з великою кількістю каналів.

Технологія укладання цегли

5. Укладання цегли на розчин в верстові ряди

У верстові ряди укладання цегли виробляють в основному трьома способами:

1. Укладання цегли прийомом впріжім.

2. Укладання цегли прийомом вприсик.

3. Укладання цегли способом вполуприсик.

Рісунок№3. Укладання цегли прийомом впріжім.

а- початок прийому, б-посадка цегли на місце, в-підрізування розчину.

Далі ми опишемо ці три основні способи і розкриємо всі секрети укладання цегли в верстові ряди.Кладку цегляних стін з обов'язковим заповненням вертикальних швів, а також колон та цегляних стовпів можна виконати способом вприжим (дивись малюнок №3) .При цьому муляр веде кладку за допомогою кельми яку він може тримати в правій руці або лівої (якщо він лівша).

За допомогою кельми муляр розрівняти розчин і ребром підгортає частина розчину до раніше укладеної цеглини (дивись малюнок №3, а) .Потім він бере зі стіни другий цегла і укладає його на розчин, притискаючи його до полотна кельми, яку потім виймає з шва рухом вгору (дивись рісунок№3, б).

Після цього муляр осаджує цегла на ліжко і вирівнює його по причалке до раніше укладених цеглин. Після укладання приблизно 4-5 цеглин муляр підрізає ребром кельми надлишок розчину вичавлений з горизонтальних і вертикальних швів на обличчя стіни (дивись малюнок №3. В). Цей розчин потім використовують в кладку.

Малюнок №4.Укладка цегли способом вприсик

б-посадка цегли на місце.

При наявності пластичного розчину, муляр може ввести кладку під розшивку використовуючи другий спосіб -впрісик (дивись малюнок №4). Тримаючи кельму у правій руці каменьщик використовує її для розрівнювання розчину. В цей час він лівою рукою бере цегла зі стіни і тримаючи його під кутом (похило) щодо поверхні кладки, приблизно на відстані 5-6 см від раніше покладеної цегли, загрібає розстелений розчин гранню цегли для освіти в кладці вертикального шва.

Потім, просуваючи цегла до раніше покладених, каменяр випрямляє його поступово і притискає до ліжка. Потім укладається в кладку цегла він вирівнює лівою рукою по раніше укладених цеглин і причалке, а також осаджує його. Надлишок цементного розчину підрізає кельмою, як при кладці цегли способом вприжим.

Малюнок №5. Укладання цегли в забутку прийомом вполуприсик

а-початок прийому, б-укладка цегли на місце.

Способом вполуприсик виконують кладку цегли в забутовочна ряди, при цьому муляр бере по дві цеглини відразу. Процес кладки виглядає наступним чином:

Каменяр бере по цеглині ​​в праву і ліву руку і укладає відразу обидва цегли на шар розчину підготовленого між верстовими рядами. При цьому він осаджує цеглини в рівень з верстовими рядами, а горизонтальні і вертикальні шви в кладці заповнює розчином.

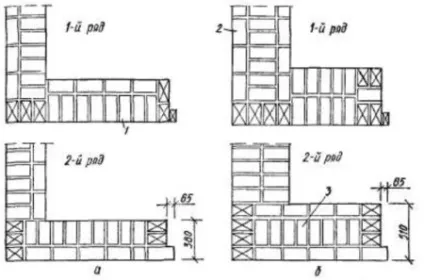

Малюнок-4-а. Схеми перев'язки цегли

а) -Стіни в 1½ цегли;

б) -Стіни в 2 цегли;

1-стусани; 2-ложки; 3-забутка.

6.Расшівка швів кладки

Малюнок №5. розшивання швів

Якщо проектом передбачено розшивання швів кладки, тоді цією роботою повинен займатися підсобний робітник. Розшивання швів робиться за допомогою розшивки, для цього слід спочатку розшивати вертикальні шви а потім горизонтальні. Розшиває шви кладки спершу більш широкою частиною інструменту а потім більш вузькою частиною розшивки. Для зручності вказівний палець під час роботи повинен перебувати на зворотному боці робочої частини інструменту.

З метою заготівлі половинок, трехчетверток, четверток необхідних для використання при перев'язці швів в цегляній кладці використовують молоток-кирочку. Для цього муляр відміряє потрібний розмір цегли (використовує нанесення заздалегідь зарубки на ручці) і відзначають олівцем або лезом молотка-кирочки лінію обрубки.

Малюнок № 6. Заготівля трехчетвертки

Після цього легким ударом молотка-кирочки робить насічку на одній ложковой грані цегли, а потім таку ж операцію на інший. Потім сильним ударом леза молотка-кирочки перерубує цегла по зазначеній лінії. Там, де необхідно цегла розколоти уздовж, слід спочатку нанести легкі удари лезом молотка-кирочки по всіх площинах цегли строго по лінії обрубки. Потім сильним і різким ударом молотка-кирочки розколюють цегла. Іноді найпростіше використовувати болгарку з алмазним диском для цих цілей.

Контроль якості цегляної кладки

Перш ніж приступити до перевірки якості кладки слід знати вимоги пред'являються до цегляної кладки. Кладка стін та інших будівельних конструкцій з цегли повинна виконуватися з дотриманням правил виробництва і приймання робіт СНиП, частина III-17-78. Суворе виконання цих правил забезпечує необхідну її якість і міцність.

Незалежно від системи перев'язки, слід обов'язково укладати точкових ряди:

1. У першому (нижньому) і останньому (верхньому) рядах зведених конструкцій.

2. На рівні обрізів (переходів на менші перетину) стовпів і стін.

3. У виступаючих рядах кладки при влаштуванні пасків, карнизів і інших частин.

4. Під опорними частинами плит перекриттів, балок, прогонів і балконів а також мауерлатів.

Точкових ряди а також простінки і цегляні стовпи шириною 2 ½ цегли і менше повинні зводитися з цілого кірпіча.Разрешается використання цегли-половняка тільки для пристрою малозавантажених цегляних конструкцій а також для забутки. Горизонтальні а також вертикальні поперечні шви цегляної стіновий кладки а також всі шви в простінках, перемичках і стовпах (поздовжні, поперечні, вертикальні і горизонтальні шви) заповнюються розчином.

При виконанні цегельної кладки впустошовку глибина швів не заповнених розчином з лицьового боку допускається не більше 15 мм в стінах і не більше 10 мм в стовпах (тільки в вертикальних швах). Відхилення від заданих розмірів і величин кам'яної кладки не повинна перевищувати задані величини зазначені в СНиП III-17-78 (табл 2).

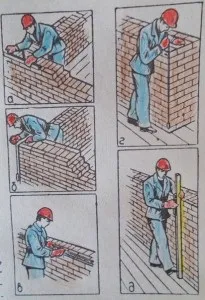

Малюнок 7. Перевірка якості цегляної кладки

Правильність закладки кута стіни можна перевіряти за допомогою кутника або схилу (дивись малюнок 7 а і б). Ряди кам'яної кладки перевіряють на горизонтальність за допомогою рівня або правилом. Як правила використовують дерев'яну рейку довжиною 2 метри. У таких випадках для визначення відхилень кладки від горизонталі (дивись малюнок 7, в) ставлять рівень на правило а правило на кладку в горизонтальному положенні.

Вертикальність кутів кладки і поверхонь можна перевірити схилом (дивись малюнок 7, г) або рівнем (малюнок 7, д) .Проверку горизонтальності і вертикальності кладки слід проводити не рідше двох разів на кожен метр її висоти.
