талевого система
Талевого система призначена для виконання робіт по спуску і підйому бурильного інструменту, спуску обсадних труб.
Талевого система складається з нерухомого кронблока, рухомого лівого блоку, талевого каната, що з'єднує нерухомий і рухомий блоки, бурового гака і штропов для підвіски вантажу і пристрої для кріплення мертвого кінця талевого каната.

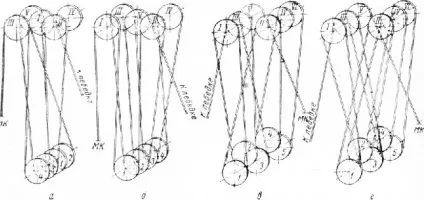

На рис. 1 показані схеми оснащення талевої системи.
а - оснащення 3 × 4 пятіролнчного кронблока і четирехролічного талевого блоку; б - оснащення 4 × 5 пятіролнчного кронблока і четирехролічного талевого блоку; в - оснащення 4 × 5 шестіролічного кронблока і пятіролнчного талевого блоку; г - оснащення 5 × 6 шестіролічного кронблока п пятіролнчного талевого блоку; I, II, III. IV, V - нерухомі блоки; 1, г, з, 4, 5 - рухливі блоки.
Мал. 1. Схема оснащення талевої системи.
Кронблоки Кронблоки УЗ-130-2
Кронблок УЗ-130-2 Уралмашзавода вантажопідйомністю 130 т при оснащенні 5 × 6 складається зі збірної рами, двох секцій блоків, пов'язаних з рамою через підшипники, допоміжного блоку, підвішеного до однієї з поздовжніх балок рами (рис. 2).
Рама зварної конструкції складається з трьох поздовжніх і двох поперечних двотаврових балок № 55.
Для кріплення кронблока на рамі є спеціальні вирізи. До середини поздовжніх балок приварені роз'ємні корпуси опор для осей. ОСП від провертання в опорах стопоряться дюбелями. На кожній осі розташовуються по три блоки, які обертаються на роликопідшипниках ГПЗ № 42234-6. Між полицями на осі встановлені розпірні кільця. З торців секцій встановлюються захисні шайби.
З одного боку блоки впираються в бурт осі, а з іншого затягуються гайкою, застопореними шайбою.
Ось має три поздовжніх наскрізних отвори. З кожного торця в гирлах отворів встановлені пружинні маслянки для змащення роликопідшипників консистентним маззю. Для транспортування мастила до підшипників від кожного каналу зроблені висновки до підшипника відповідного ролика. Кільця виконані з канавкою на внутрішній поверхні і з отворами для виходу мастила в порожнину, утворену між двома Роликопідшипники.

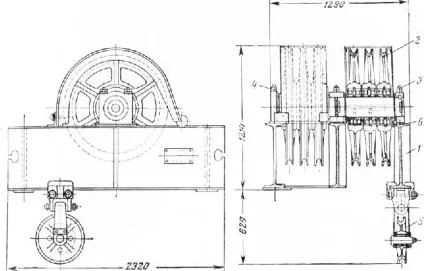

Мал. 2. Шестішківиий кронблок УЗ-130-2.
Залежно від зносу струмків у блоків кожну секцію можна повертати на 180 ° або міняти місцями для більш рівномірного зносу струмків.
Для захисту обертових блоків і для попередження зіскакування каната кожна секція блоків закривається кожухом.
Кронблок КВН7-300 одноосний, що значно спрощує оснащення талевої системи на буровій.
Габарити і вага кронблока КБН7-300 дозволяють піднімати його на верх вежі, не розбираючи його.
Талевий блок У4-130-3 Уралмашзавода вантажопідйомністю 130 т при оснащенні 5 × 6 (рис. 39) складається з двох зварних Щек, з'єднаних між собою зверху траверсой, а знизу - сережкою. В щоках нерухомо закріплена вісь, на якій через подвійні роликопідшипники встановлено п'ять блоків.

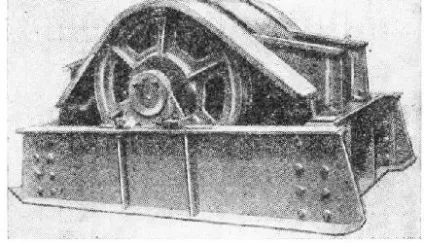

Мал. 2. Кронблоки одноосний КБН7-300.

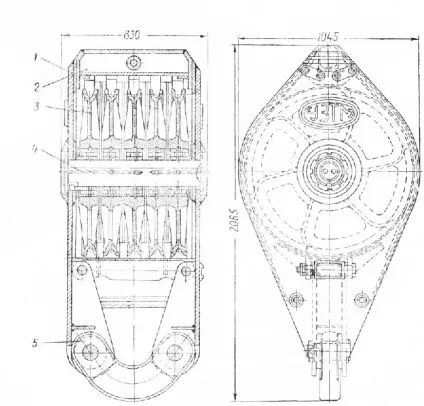

Мал. 3. Пятішківний талевого блок У4-130-3.
У нижній частині блоку на осях закріплена сережка 5 для підвішування гака. В середині траверси закріплена труба, за [яку талевого блок підвішують при ремонті.
Талевий блок ТБН6-300
Талевий блок ТБН6-300 заводу «Бакинський робітник» вантажопідйомністю 300 т при оснащенні 6 × 7 одноосний t (рис. 4).
Габарити лівого блоку дозволяють виробляти безперешкодно спуск і підйом інструменту, не зачіпаючи за пальці вишки.

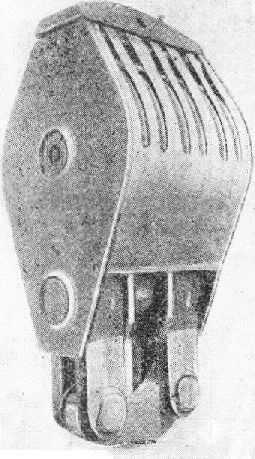

Мал. 4. Талевий блок ТБН6-300 одноосний.
