Тактична система ПРО «Залізний Купол» (Ізраїль)

Система ПРО «Залізний купол» входить, в створювану в Ізраїлі, чотирьохрівневу протиракетну оборону:

1. Захист від міжконтинентальних балістичних ракет, що знаходяться за межами атмосфери - система «Хец-3»,
2. Захист від ракет великої дальності та боєголовок МБР, які увійшли в атмосферу - система «Хец-2»,
3. Захист від крилатих ракет, тактичних ракет середньої дальності і снарядів далекобійної артилерії - система «Праща Давида» і «Петріот» PAC-3,
4. Захист від ракет малої дальності і мінометних снарядів - система «Залізний Купол».

Всі чотири рівні ПРО, як передбачається, будуть об'єднані загальною мережею радарів, пов'язаної із супутниковою угрупованням Ізраїлю.

Багатоцільова радіолокаційна станція (РЛС) EL / M-2084 компанії Elta Systems. Призначена для точної ідентифікації та визначення траєкторії польоту цілі. Якщо розрахункова траєкторія цілі вказує на те, що ракета впаде в безлюдному районі, команда на перехоплення не було віддається. Це дозволяє знизити витрати на функціонування системи, так як 75% ракет «Касам» не потрапляють в ціль.

Центр управління вогнем. З моменту виявлення цілі до пуску ракети-перехоплювача проходить менше однієї секунди.

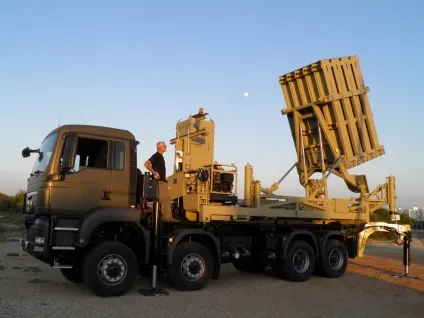

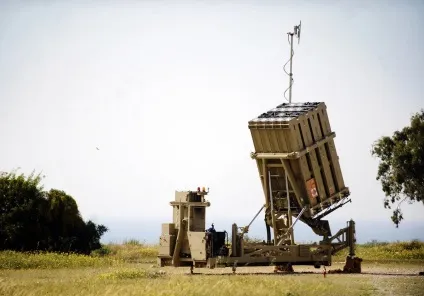

Три пускові установки з 20 ракетами-перехоплювачами Tamir в кожній. Ракета-перехоплювач здатна перехоплювати цілі в будь-яку погоду і в будь-який час доби. Має довжину 3 метри і масу 90 кг, її діаметр - 160 мм, а швидкість - близько 300 метрів в секунду (це в кілька разів вище швидкості цілі). Інформація про бойової частини ракети є секретною. Ракета повинна уразити ціль в найвищій точці її траєкторії (щоб зменшити ймовірний збиток в разі, якщо атакована ракета має хімічну або біологічну боєголовку).

Все обладнання виконано у вигляді контейнерів, що транспортуються на вантажівках і швидко розгортаються в потрібному місці. При цьому центр управління з операторами і вузол зв'язку можуть перебувати на відстані сотень метрів від радара і пускових установок, що забезпечує захист від протирадіолокацій ракет і авіації противника. Всього батарею обслуговує позмінно близько 100 чоловік, включаючи охорону.

Історія розробки та випробувань

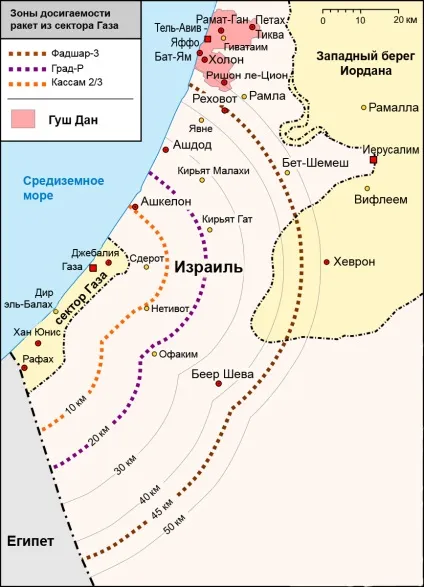

Зони досяжності ракет під час обстрілу території Ізраїлю з сектора Газа

Міноборони Ізраїлю розуміло, що існує гостра необхідність в ефективній системі протиракетної оборони, здатної забезпечити безпеку єврейських поселень, що знаходяться в безпосередній близькості до сектору Газа.

Ухвалення на озброєння

У плани міноборони Ізраїлю входить розгортання 20 батарей «Залізного Купола» на території країни (1200 ракет-перехоплювачів). Загальна вартість комплексів (виробництво і розгортання) складе близько $ 1 млрд. До теперішнього часу Ізраїль замовив 8 таких комплексів, шість з яких вже поставлені армію.

Застосування в бойових умовах

Ціна однієї батареї становить близько $ 50 мільйонів. Кожен пуск ракети системи «Залізний Купол» обходиться в $ 30-40 тис. Що багаторазово перевищує вартість будь-якої з можливих перехоплюваних ракет. Таким чином, навіть при 100% ефективності, перехоплення засоби нападу обходитиметься набагато дорожче, ніж вартість самого засобу нападу. Але економічна ефективність системи полягає в тому, що раніше, при попаданні ракети в житловий квартал, держава виплачувала не менше одного мільйона шекелів (близько $ 250 000) компенсації місту і його жителям.

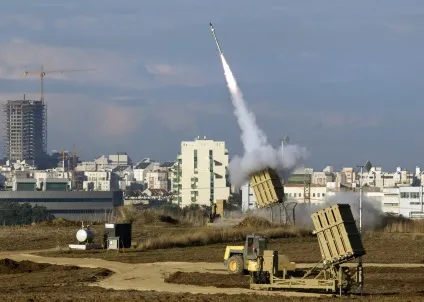

Перехоплення двох ракет "Град", випущених з території сектора Газа

Подальший розвиток системи

Як очікується, в результаті удосконалення система зможе виявляти 99 відсотків випущених по території Ізраїлю ракет і артилерійських снарядів. При цьому знизиться число помилкових спрацьовувань, при яких запускається система оповіщення цивільного населення про напад. Розробкою удосконалень ВВС Ізраїлю займаються спільно з декількома підприємствами оборонної промисловості. Нові радари і сенсори, які увійдуть до складу оновленої системи раннього попередження, забезпечать більш щільне радіолокаційне покриття ізраїльської території. Крім того, система дозволить посилювати спостереження за районами, що знаходяться під обстрілом.
