Таймер для кухні

Робота пристрою заснована на поступовому заряді конденсатора підключеного до входу операційного підсилювача до напруги, при якому відбувається перемикання стану виходу ОУ, в свою чергу керуючого звуковим генератором. Одна з переваг пристрою в тому, що воно не має вимикача харчування - досить усього лише натиснути на один з трьох перемикачів щоб відбулося включення і запуск потрібного інтервалу відліку. При цьому загоряється світлодіод, який показує що таймер включений і йде витримка часу. Після заданого інтервалу лунає постійний звуковий сигнал. Повторно натиснувши на той же самий перемикач - відключаємо пристрій.

Основою пристрою є счетверённий операційний підсилювач LM 324, причому три його елемента є окремими таймерами, а четвертий елемент - генератором звуку. Натиснувши на один з перемикачів, відповідний бажаної витримці часу, припустимо SA 1 - 5 хвилин, харчування починає надходити на схему, а конденсатор С1, включений паралельно контактам перемикача, перестає бути замкненим і починає повільно заряджатися через резистор R 1. Таким чином, в момент включення потенціал на вході інвертується ОУ нижче ніж на неінвертуючий, отже вихід ОУ має потенціал напруги живлення. Інвертується вхід звукового генератора на елементи D А1.4 через діод VD 1 виявляється під високим потенціалом, що блокує його роботу - динамік мовчить. За прошевствіі часу, необхідного для зарядки конденсатора С1 через резистор R 1, потенціал на вході інвертується ОУ перевищить значення потенціалу на неінвертуючий. При цьому на виході ОУ сформується низький потенціал - діод VD 1 буде закрито, і запрацює звуковий генератор. З виведення 14, елемента D А1.4, сигнал сформований генератором, через резистор R 4 і діод VD 1 надходить на базу транзистора VT 1, до якого підключений звуковипромінювач - лунає звуковий сигнал. Для виключення пристрою необхідно повторно натиснути на перемикач SA 1, що відключає схему від харчування і одночасно розряджає конденсатор С1 - таймер знову готовий до роботи.

Час відліку таймера визначається номіналами елементів С1 - С3 і R 1 - R 3. При зазначених значеннях цих деталей, ми будемо мати такі інтервали витримки часу; S А1 - 5 хвилин, S А2 -10 хвилин, S А3 - 20 хвилин. При бажанні можна змінити час витримки кожного з таймерів збільшуючи або зменшуючи номінали відповідних резисторів і конденсаторів.

Налагодження пристрою зводиться до підбору конденсатора С4 визначає тональність і резистора R 5 - гучність звучання.

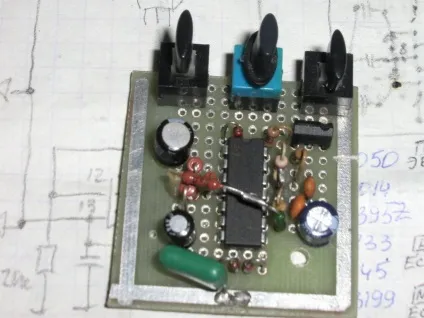

Друкована плата не розроблялася, так як був використаний навісний монтаж. Резистори МЛТ - 0.125, Времязадающіе конденсатори С1 - С3 з якомога меншою струмом витоку, інші К73 - 17. Діоди VD 1 VD 4 - КД521А, транзистор VT 1 замінимо на КТ817А, Б. Світлодіод червоного свічення HL 1, можна використовувати миготливий, типу UL-506S11FD-FB, що дозволить отримати ефект відліку часу. Перемикачі S А1 - S А3 - будь-які малогабаритні. Як звуковипромінювача підійде невеликий динамік з опором обмотки 8 Ом, можна використовувати невеликий звуковипромінювач від китайських м'яких іграшок, що має розміри 12х10 мм. Слід лише домогтися досить високій гучності звуку, інакше таймер можна не почути на тлі працюючої побутової техніки. Харчування здійснюється від батареї 6в. Зміна напруги живлення в межах 4.5-12 вольт майже не впливає на час витримки таймера, при цьому лише зменшується гучність звуку.
